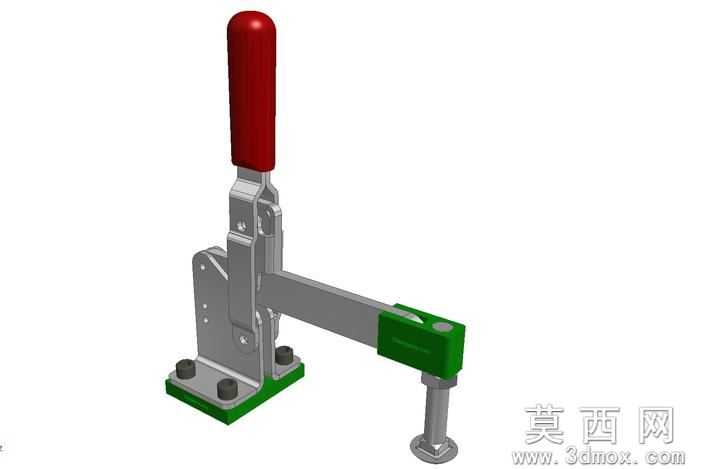

DeStaco267型垂直式快速夹钳结构模型

本模型为垂直式手动快速夹钳的三维实体建模成果，整体采用自底向上的装配建模思路完成搭建，建模过程中严格遵循实际产品的尺寸比例与装配约束关系，完整还原了夹钳的全部运动结构与功能特征。模型各零件建模阶段，针对底座、操作手柄、压臂、压头、铰接销轴等不同结构部件，分别采用拉伸、切除、倒角、圆角等基础特征命令完成主体轮廓构建，对铰接位置的轴孔配合面、底座安装孔位、压头接触端面等关键功能面做了精准的尺寸约束，确保各部件装配后可实现真实的开合运动，无干涉错位问题。材质与渲染表现上，针对不同零件的实际材质属性做了区分设置：操作手柄部分赋予红色硬质塑胶材质，添加轻微的磨砂质感与低反光属性，还原工业级操作手柄的防滑握持触感；金属结构件包括底座、铰接支架、压臂、销轴等部分赋予镀锌钢材材质，设置合适的金属粗糙度与环境反射参数，呈现金属构件的哑光金属质感；底部安装座的绿色防护层赋予喷塑涂层材质，压头的橡胶缓冲垫赋予黑色软质橡胶材质，通过不同材质的质感差异清晰区分各功能部件，提升模型的辨识度与真实感。结构设计上完整还原了垂直式快速夹钳的肘节锁紧机构，通过多组铰接连杆的死点锁紧原理实现压紧状态的自锁，操作手柄向上扳动时可带动压臂抬起释放工件，向下压合至锁紧位置时压头垂直向下压紧工件，依靠机构死点特性保持稳定的压紧力，不会因工件振动或外力作用出现松脱。模型中所有铰接位置均设置了合理的装配间隙，还原实际产品的转动配合公差，底座预留的四个安装沉孔可直接对应工装台的安装位，压头位置的高度调节结构也做了完整还原，可适配不同厚度工件的压紧需求。整体模型结构完整，运动逻辑符合实际产品的工作原理，可用于工装夹具方案展示、机构原理教学、非标工装设计参考等场景，各零件可单独导出用于工程图生成或加工参考。
