西门子110kV户外高压断路器结构设计

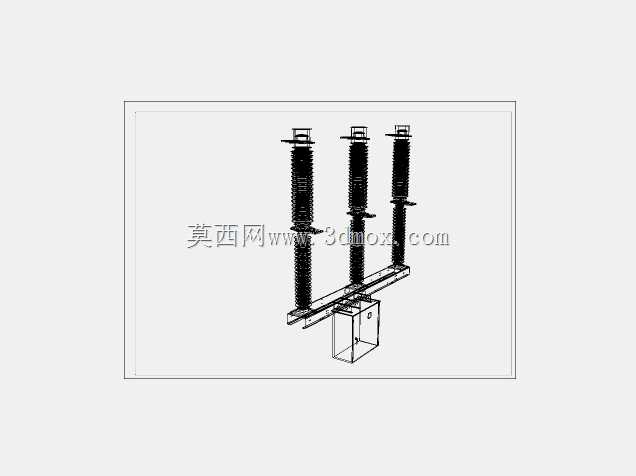

　　在110kV电压等级的输配电网络中，户外敞开式变电站的进线、母线分段及主变进线间隔，普遍需要配置具备快速灭弧能力的高压断路器，来完成线路正常负荷电流的分合操作，以及系统发生短路故障时的故障电流快速切断，避免故障范围扩大影响整个电网的稳定运行。这款三极联动的高压断路器，采用三相分体立柱式布局，每极独立配置灭弧室绝缘支柱，底部通过联动传动机构连接操动机构箱，整体结构适配户外露天安装场景，绝缘支柱采用大爬距伞裙设计，可满足多雨、高海拔、重污秽等不同户外环境的绝缘要求，避免污闪、雨闪等绝缘故障发生。

　　从设备实际功能来看，该断路器额定电压覆盖123kV系统，额定频率适配国内电网50Hz标准，额定电流可达3150A，能够满足大容量主变间隔、大负荷输电线路的长期载流需求，额定短路开断电流可达40kA，峰值耐受电流100kA，可在系统发生相间短路、单相接地等严重故障时，在几十毫秒内完成灭弧分闸，切断故障电流，为后端变电设备、线路提供可靠的短路保护。操动机构采用电动储能式弹簧操作机构，可实现远方遥控分合闸、就地手动操作，同时具备机械闭锁、电气闭锁功能，防止带负荷拉合、误分误合等恶性操作事故，机构箱采用密封防水结构，内部配置加热除湿元件，可在-40℃到+40℃的环境温度范围内可靠工作，适配国内绝大多数地区的户外运行环境。

　　在三维结构设计层面，这款模型完整还原了断路器的实际装配关系：每极灭弧室支柱高度根据110kV电压等级的对地安全距离设计，三相支柱之间的极间中心距严格满足相间绝缘距离要求，避免运行中发生相间放电；底部的联动传动连杆采用刚性连接设计，保证三极分合闸动作的同期性，分闸不同期时间控制在工程允许的毫秒级范围内，避免非全相运行对电网设备造成的过电压冲击。操动机构箱的安装位置位于三相支柱的侧下方，箱体预留了二次电缆接线端子、手动操作轴、分合闸状态指示窗口的安装位置，与实际现场安装的设备结构完全一致。

　　针对现场安装的边界条件，该模型还原了设备的基础安装接口：底部支架采用槽钢焊接结构，预留了与变电站混凝土基础预埋螺栓匹配的安装孔位，孔位间距、孔径均按照实际工程安装尺寸设计，设计人员在做变电站总平布置、基础设计时，可以直接参考模型的安装尺寸，核对设备与周边隔离开关、电流互感器、避雷器等设备的安全净距，校验带电部分到接地构架、巡视通道的安全距离，避免施工阶段出现设备碰撞、安全距离不足等问题。同时模型还原了断路器的外绝缘爬距、接线端子板的尺寸，可直接用于配套金具、母线引线的选型设计，减少现场施工的二次修改工作量。

　　从结构设计的细节来看，灭弧室部分采用单压式SF6灭弧结构（模型还原了外部绝缘壳体的外形轮廓），支柱内部的绝缘拉杆、传动拐臂的运动路径在模型中做了准确的运动空间预留，设计人员可以借助模型模拟分合闸过程中传动部件的运动干涉情况，验证机构输出行程与灭弧室触头开距的匹配关系。顶部的接线端子采用平板式接线结构，适配常规的设备线夹连接，端子板的接触面做了镀锡处理的结构示意，符合高压设备接线端子的工艺要求。均压环安装位置位于灭弧室顶部，模型还原了均压环的管径、安装高度，可用于校验高压端的电场分布是否均匀，避免端部场强过高产生电晕放电。

　　在设备选型适配场景中，这类断路器多用于A类、B类户外110kV变电站，既可以用于架空进线间隔，也可用于电缆出线间隔，配合隔离开关、接地开关组成完整的高压间隔单元，模型的结构细节完整度足够支撑变电一次设计的三维排布、施工交底、运维培训等不同场景的使用需求，结构设计上充分考虑了户外运行的防风、防震、防腐要求，支架部分的型材厚度、连接螺栓规格均按照12级风压区的抗震要求设计，可满足8度地震烈度区的安装使用要求。
