KTB1系列固定式多回路接线配电块

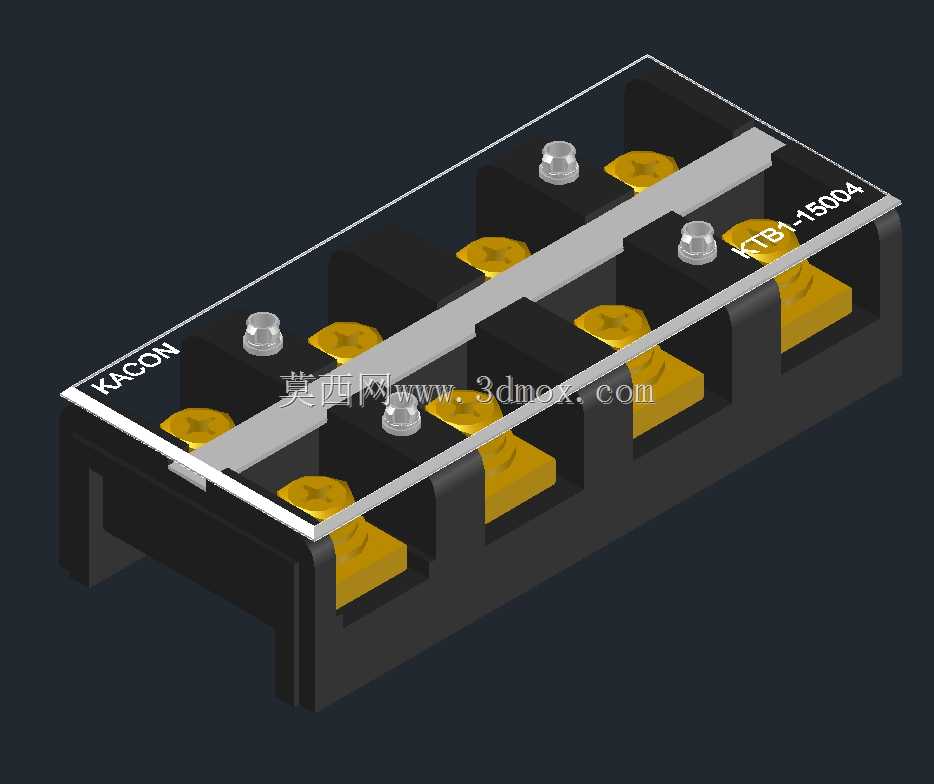

　　在低压配电回路、设备二次接线、小型电源分线场景中，这类多极接线配电块是极为常用的基础电气连接件，本次建模的KTB1-15004款为4极固定式结构，核心作用是实现单路输入到多路输出的导线分接，同时保证相邻回路之间的绝缘隔离，避免接线过程中出现的导线松脱、碰线短路问题。从实际工程使用场景来看，这类配电块常被安装在控制柜内部的安装梁上、小型设备的电源进线端、配电箱的分线区域，用来对接多股同规格或相近规格的铜芯导线，相比直接绞接导线后裹绝缘胶带的方式，这种端子式配电块的连接可靠性更高，后期维护拆改线路时也更便捷，不需要反复破坏原有接线的绝缘层。

　　从产品功能特性来看，该款配电块采用基座加导电铜件加锁紧螺丝的组合结构，黑色基座为绝缘阻燃材质，能够耐受常规低压配电场景下的温升，相邻接线位之间设置有独立的隔筋，避免不同回路的导线裸露部分意外接触；中间的金属压条为整体式导电结构，所有接线位通过该压条实现等电位连接，每个接线位搭配一颗内六角锁紧螺丝，螺丝下方配有金色的压线垫片，拧紧螺丝时垫片会均匀压在导线线芯上，既可以增大接触面积降低接触电阻，也能避免单螺丝直接压接线芯造成的线芯断股问题，长期运行时不容易出现接线松动发热的故障。基座两端预留了固定安装孔，可通过螺丝直接固定在安装平面上，不需要额外搭配导轨，安装方式灵活，既可以水平安装也可以垂直安装，适配不同柜内的布线空间。

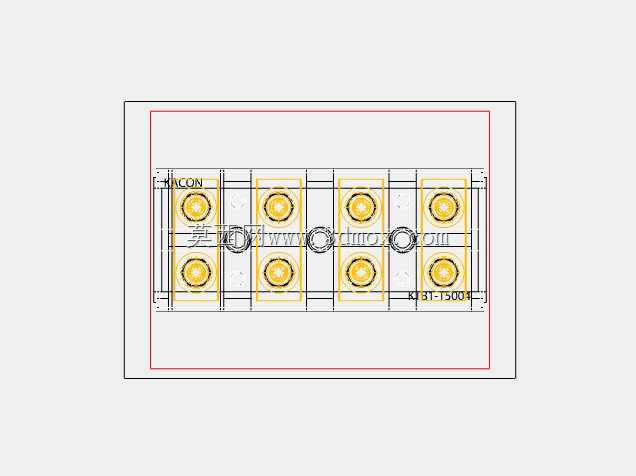

　　建模过程中首先还原了产品的实际安装边界，整体外形为长方体结构，长度方向对应4个接线位的排布间距，每个接线位的间距符合低压电器的安全爬电距离要求，宽度方向预留了螺丝拧紧操作的空间，高度方向考虑了导线接入后的弯曲半径，避免导线接入后过度弯折损伤绝缘层。建模时优先还原了各部件的装配关系：绝缘基座的隔筋与导电压条之间预留了合理的装配间隙，既保证导电件不会在基座内晃动，也不会因为间隙过小导致装配时出现基座开裂的问题；锁紧螺丝与压条上的螺纹孔采用同轴设计，还原了实际产品中螺丝拧动时的行程，压线垫片的位置与螺丝底部做了贴合约束，还原垫片随螺丝下压时的动作逻辑。

　　从选型适配的角度来看，这类配电块的额定电流匹配常规小功率电源的分线需求，4极的设计可以满足单路电源分接3-4个下级回路的使用需求，相比更多极数的端子排，这款产品的长度更短，适合安装空间局促的小型设备内部。建模时特意还原了产品表面的标识细节，包括品牌标识、型号刻印，这些细节在做设备整体布线仿真时，可以帮助工程师快速识别元件型号，避免后期装配时出现元件错装的问题。另外在结构细节上，基座底部做了轻微的垫高处理，让基座与安装面之间留出微小间隙，避免安装面的凝露直接接触基座底部，长期使用时降低绝缘下降的风险；接线位的导线入口做了倒角导向，方便导线插入时不会被基座边缘刮伤绝缘层，这些细节都是实际量产产品中经过现场使用验证的优化设计，建模时完整保留了这些结构特征，保证三维模型与实物的一致性，方便工程师直接将该模型导入到整体设备的装配文件中，完成布线干涉检查、安装空间校核等工作，不需要再对模型做二次结构修正。
