工业级超声波发生装置结构设计

　　在工业超声加工、清洗、焊接等生产场景中，这类超声波发生装置是整套超声系统的核心动力与控制单元，承担着将工频市电转换为匹配超声换能器工作需求的高频电信号的核心作用，直接决定整套超声设备的输出稳定性、工况适配性与长期运行可靠性。从结构设计层面来看，该装置采用标准卧式长方体机箱结构，整体外壳采用钣金折弯拼接工艺成型，外壳表面做哑光硬质氧化处理，兼顾工业场景下的抗刮擦、抗腐蚀需求与电磁屏蔽性能，可有效阻隔内部高频电路产生的电磁辐射向外泄漏，同时避免车间复杂电磁环境对内部控制电路的信号干扰。

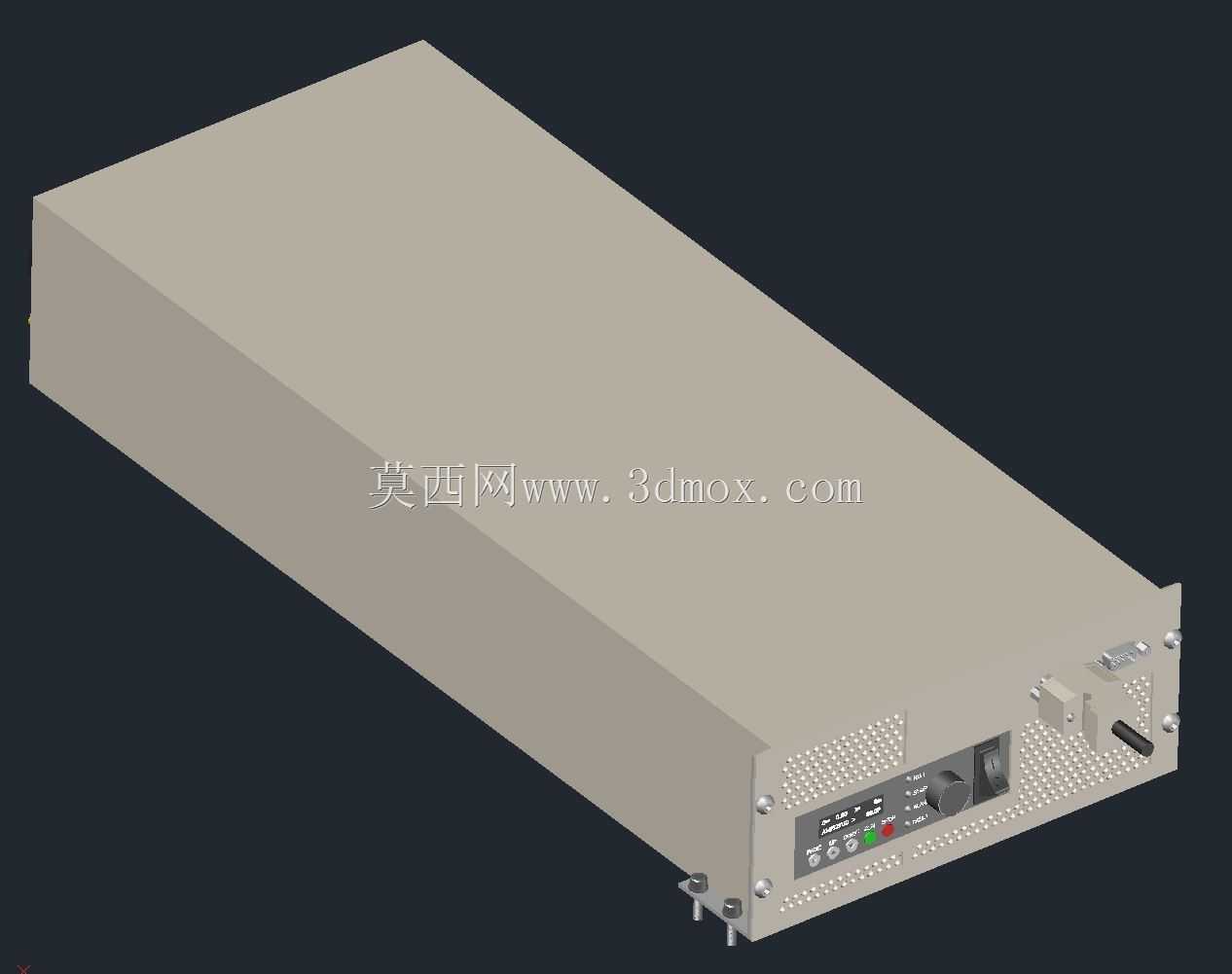

　　机箱前端操作面板采用下沉式内嵌设计，将状态指示灯、参数调节旋钮、功能切换开关、电源接口与输出接线端集中布置在面板区域，所有操作元件的安装高度符合现场操作人员站立操作的人机工程学要求，旋钮采用防滑滚花结构，调节阻尼经过调校，可实现输出功率、工作频率的精细微调，指示灯采用不同颜色区分电源、运行、故障、过载等不同工作状态，便于现场人员快速排查设备工况。机箱两侧与后端面板设计有阵列式通风散热孔，孔位排布避开内部核心电路板的元器件安装区域，在保证通风散热通量的同时，避免金属碎屑、车间飞溅液体直接滴落到电路板上造成短路，内部预留标准风扇安装位，可根据设备功率等级选配强制风冷组件，满足长时间满负荷运行的散热需求。

　　机箱底部设计有外翻式安装固定耳，固定耳上预留标准安装孔位，可直接适配工业机柜内的标准层板安装、设备机架的壁挂式安装以及独立台式放置的防滑脚垫安装需求，安装边界尺寸经过统一规划，可与同系列的其他工业电控设备实现并排拼装，统一走线布局。从功能设计逻辑上，该装置内部电路分为整流滤波模块、逆变输出模块、频率跟踪模块、功率调节模块与保护电路模块几个独立腔体，各腔体之间设置金属隔离板，避免强电部分与弱电控制部分之间产生信号串扰，输出端设计有阻抗匹配回路，可自动适配不同功率规格的超声换能器负载，在换能器因温度变化、负载波动导致谐振频率偏移时，可自动调整输出频率始终跟踪换能器的谐振点，保证输出效率始终处于最优区间，避免因频率失配导致的功率损耗加大、换能器发热损坏等问题。保护电路部分覆盖过流、过压、过热、输出短路等多种异常工况，当检测到异常参数时可在毫秒级时间内切断输出并触发前端故障指示灯提示，降低设备损坏风险。在实际生产应用中，这类装置可配套不同规格的换能器组件，应用于工业零部件的超声清洗工序、塑料件的超声焊接工序、金属工件的超声加工、医疗耗材的超声封切等多个场景，不同场景下仅需通过面板参数调整输出功率与工作频率范围即可适配，无需对硬件结构做大幅改动。

　　机箱的外部接口全部采用防松脱设计，电源输入接口带锁扣结构，输出接线端采用压线式接线端子，可承受大电流长时间通电的接触可靠性要求，所有外部接缝处都设计有导电泡棉衬垫，保证机箱整体的电磁屏蔽效能满足工业现场的电磁兼容要求，避免对车间内其他精密电控设备产生信号干扰。从建模细节来看，该模型完整还原了机箱的钣金折弯圆角、安装孔位、面板元件的排布位置、散热孔的阵列规律、固定耳的结构尺寸，可直接用于设备成套布局的干涉检查、机柜安装的空间预留核算、操作面板的人机工程学验证，也可作为超声类工业设备的配套电控单元模型，用于整套生产线的三维布局设计与方案展示。
