步进电机多模式驱动控制电路板

　　在小型自动化设备、桌面级CNC、简易机械臂以及教学实验平台的搭建过程中，步进电机的驱动控制是核心环节之一，不少开发者在做项目时经常遇到驱动板功能单一、适配性差、无法灵活调整参数的问题，这款多模式步进电机控制板正是针对这类实际工程痛点设计的硬件方案。从实际应用场景来看，这款控制板可以覆盖单轴步进电机的绝大多数小型驱动需求，不管是3D打印机的单轴进给控制、小型雕刻机的Z轴升降驱动，还是教学实验中步进电机的运行特性测试、简易传送带的动力控制，都能通过板载的配置项快速适配，不需要额外搭建复杂的外围电路，能大幅缩短原型机的开发周期。

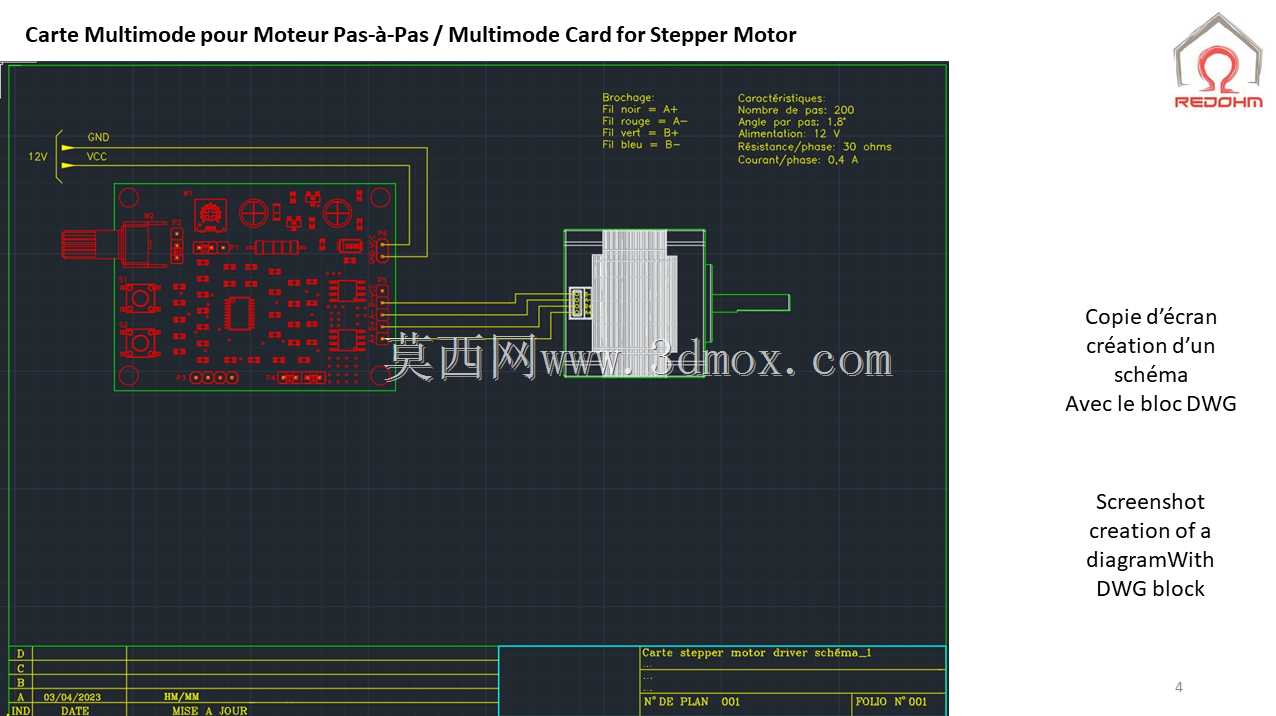

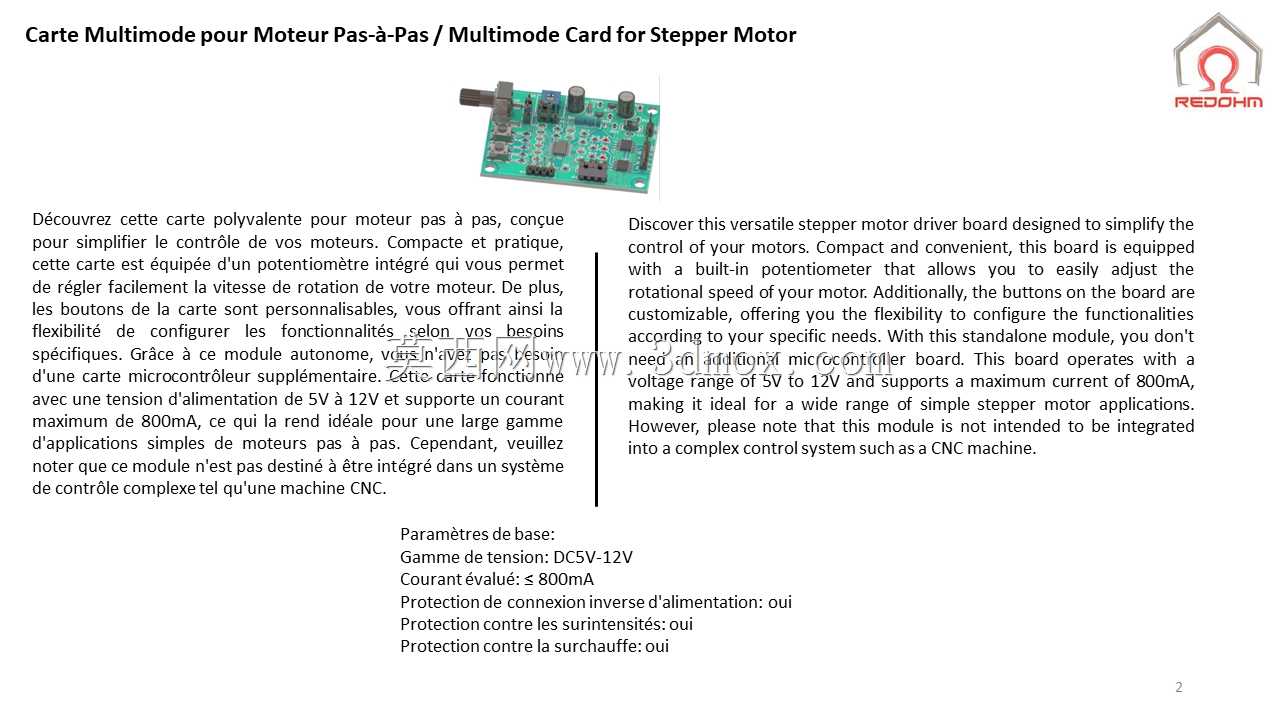

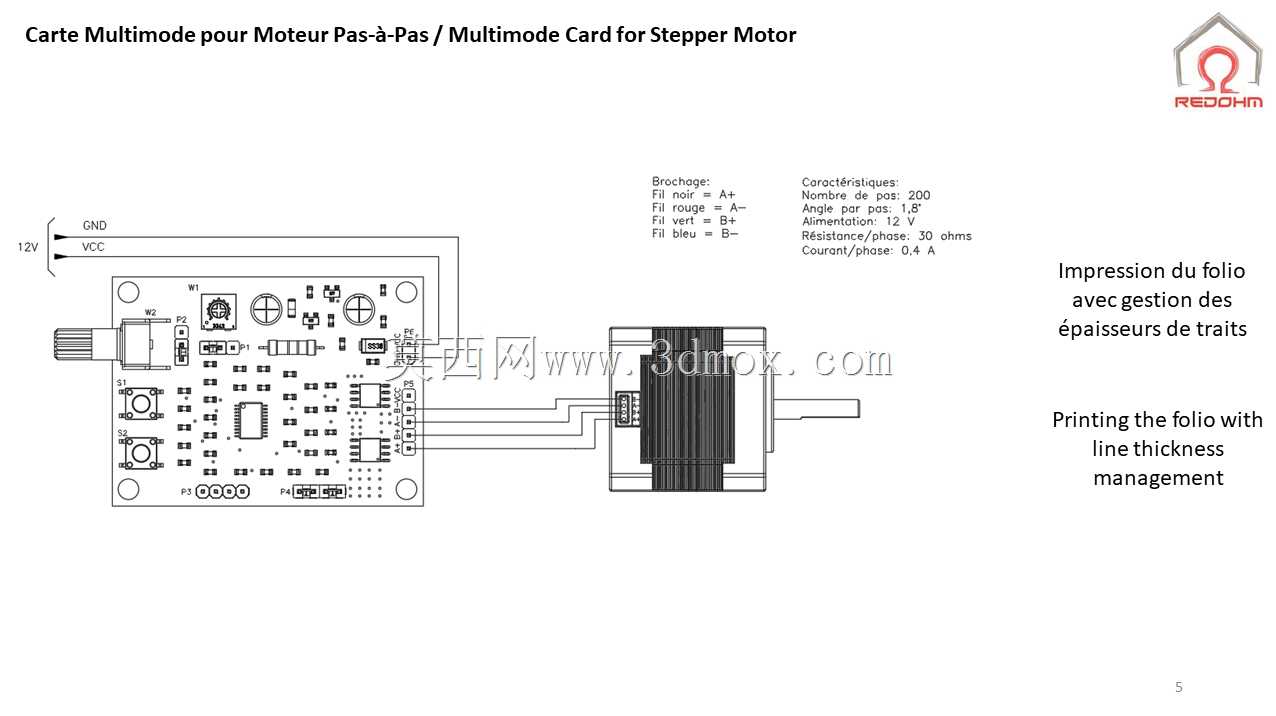

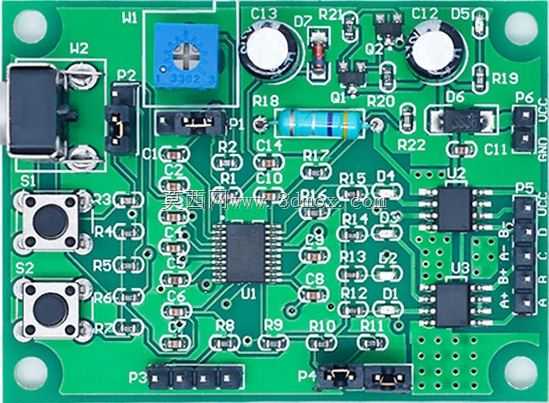

　　从功能特性上看，板载集成了电位器调节模块，可以通过旋钮直接调整电机的运行转速，不需要外接额外的调速信号源，对于不需要复杂运动曲线的简单应用场景，仅靠板载控件就能完成基础调试；供电范围覆盖5V到12V的常用低压直流区间，单路持续输出电流最高可达800mA，足够驱动42型及以下规格的小型两相步进电机，满足小型负载的动力输出需求。板上预留了多组插针接口，可以根据实际接线需求选择对应的信号输入、电源接入以及电机绕组接线端子，不需要额外飞线转接，降低了接线错误导致的硬件损坏风险。同时板载的状态指示灯可以直观反馈电源接通、信号输入的工作状态，现场调试时不需要借助额外的测量工具就能快速判断板卡的基本工作状态，排查基础接线故障。

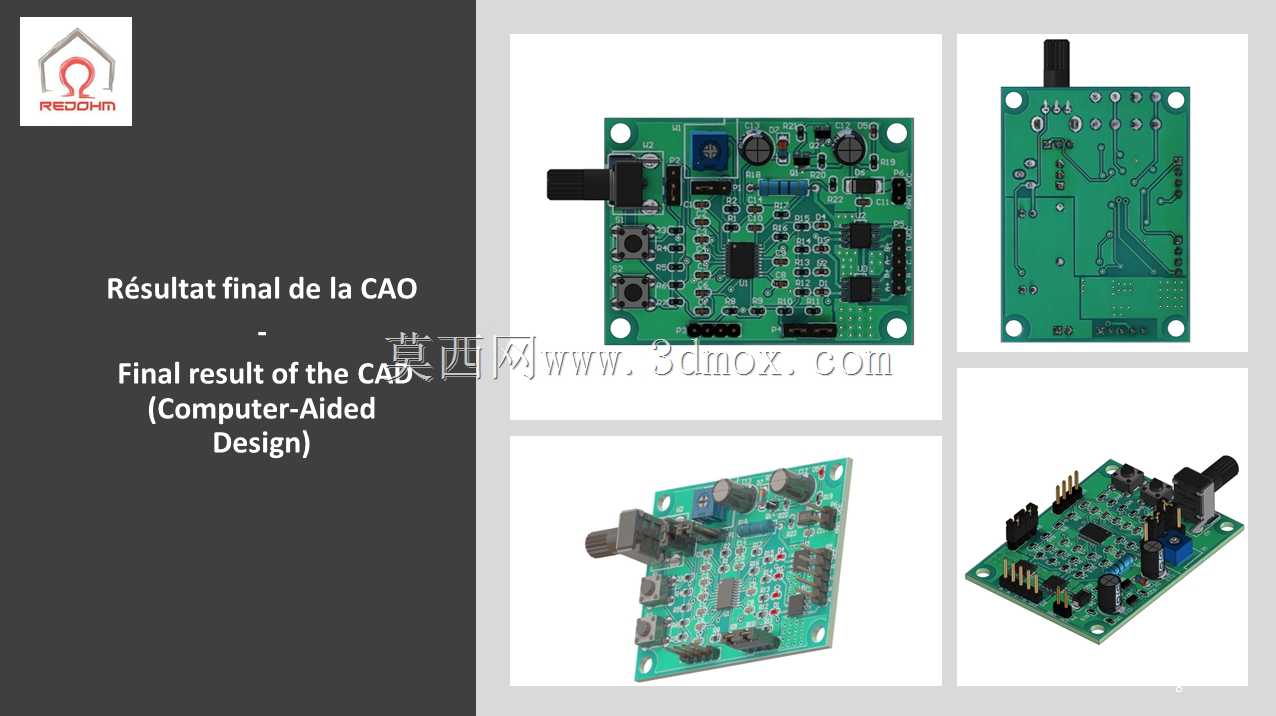

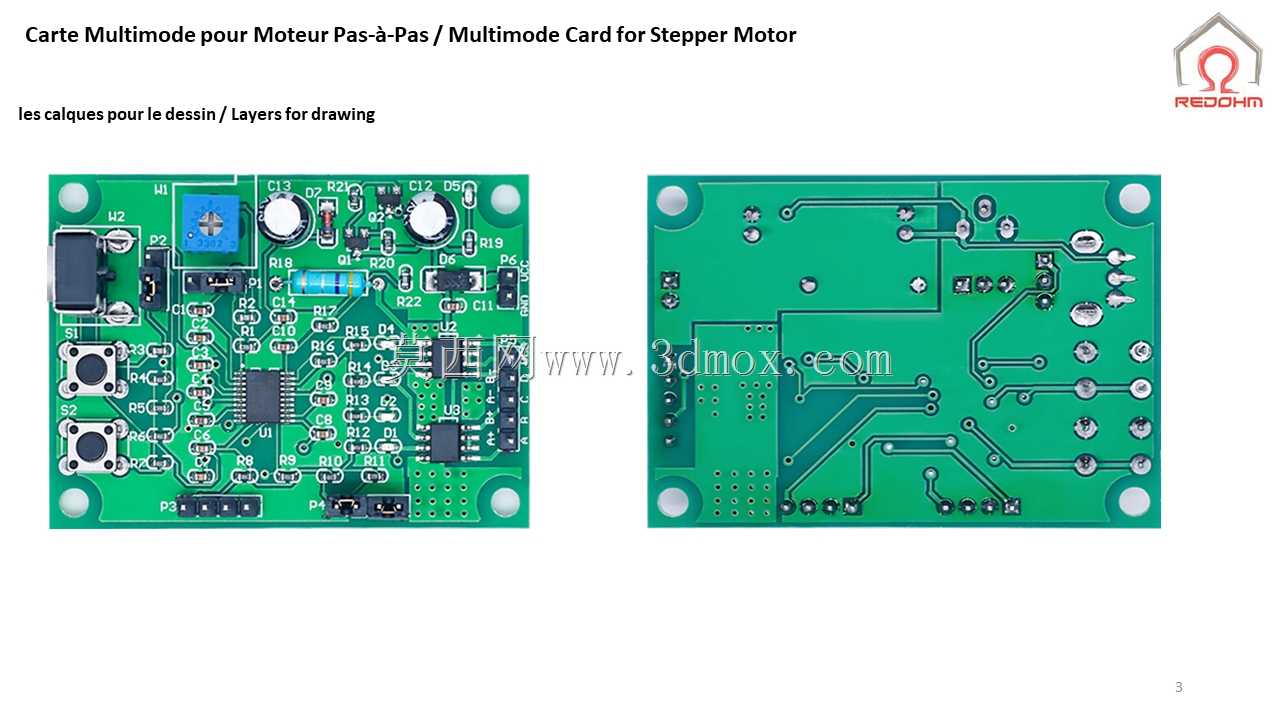

　　设计思路上，这款板卡没有追求冗余的复杂功能，而是聚焦小型步进电机驱动的核心刚需，把常用的调速、接线、状态反馈功能全部集成在单块PCB上，去掉了工业级驱动板上不常用的复杂通讯、多轴联动功能，在满足小型项目使用需求的前提下，尽可能压缩板卡体积，降低硬件成本，适合小批量原型制作、学生课程设计、个人DIY项目这类对成本和体积敏感的场景。板卡的元件布局充分考虑了手工焊接的可操作性，贴片元件的间距预留充足，即使是手工焊接也不容易出现桥连问题，接插件全部布置在板卡边缘，方便设备内部的走线布置，不会出现接线后线缆遮挡板载调节元件的问题。

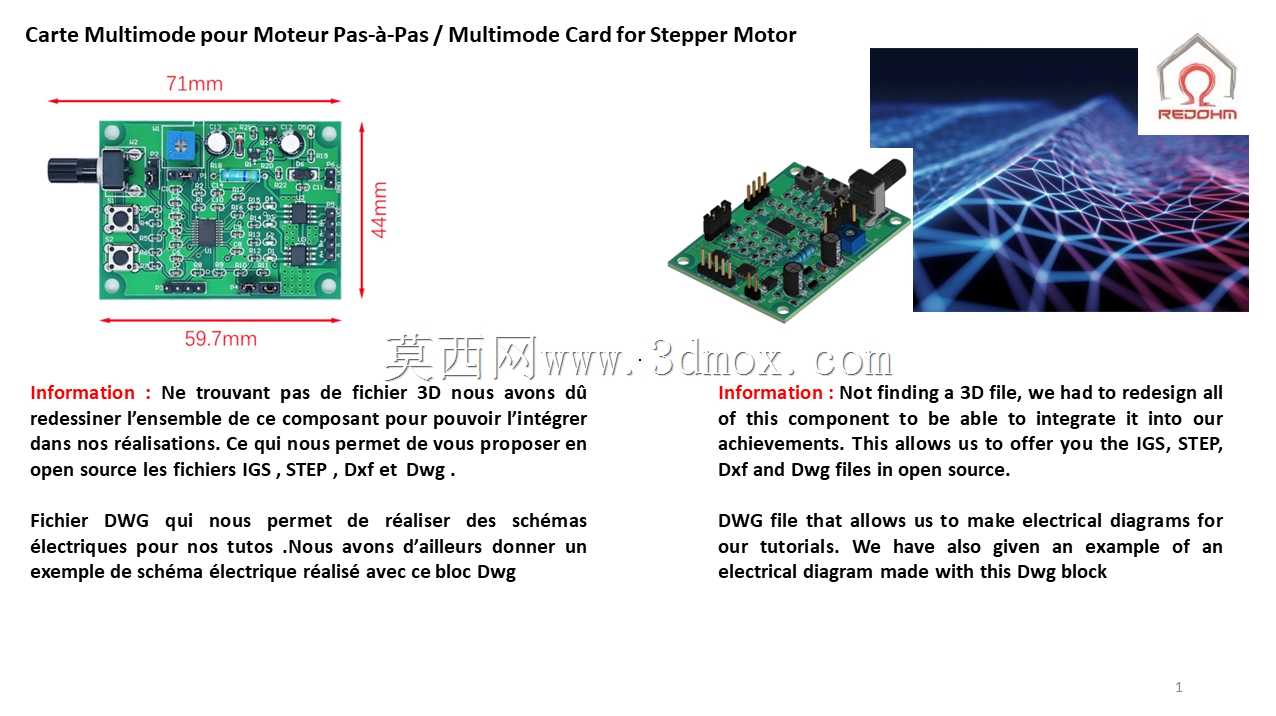

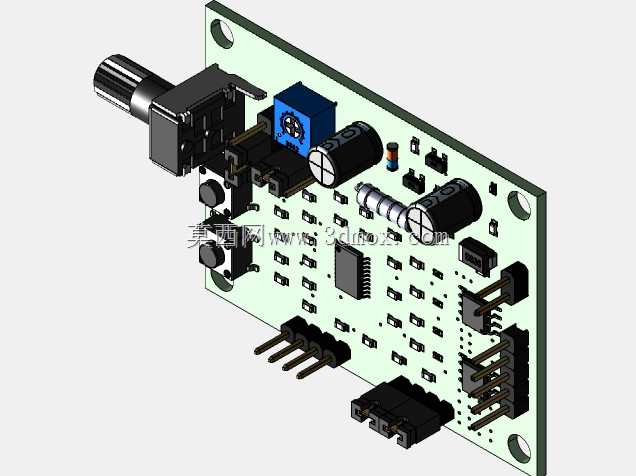

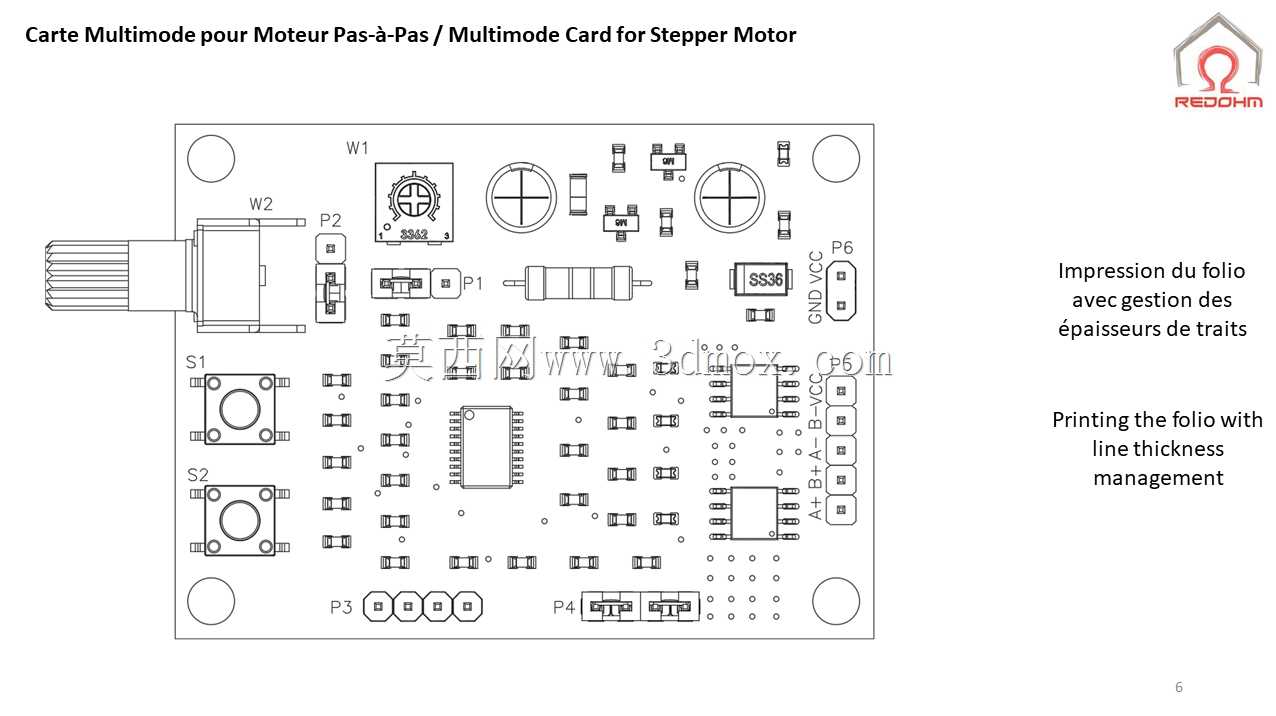

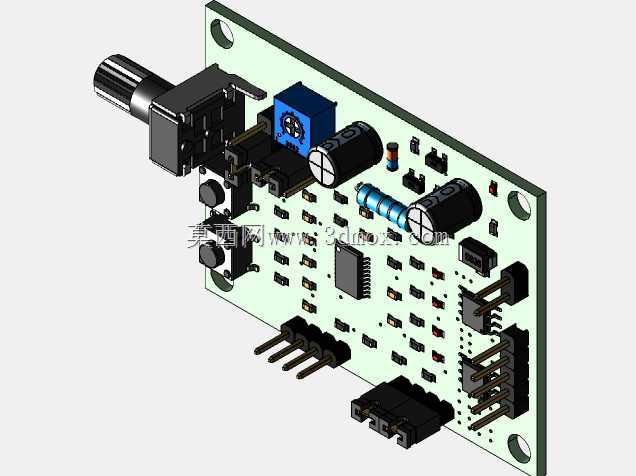

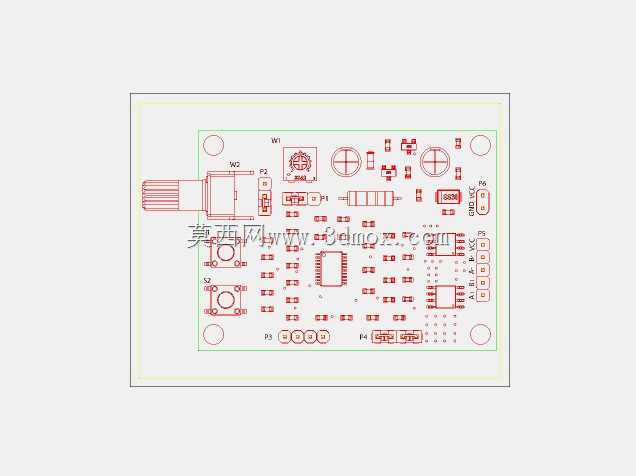

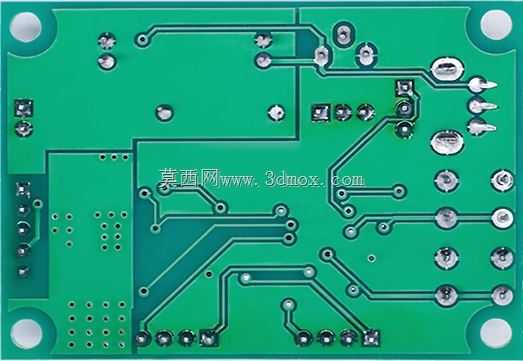

　　外形尺寸方面，板卡整体长度为71mm，宽度为44mm，安装孔位的间距为59.7mm，安装孔采用标准的3mm孔径，可以直接通过铜柱固定在亚克力、铝合金型材搭建的设备机架上，安装边界清晰，在做结构设计时只需要预留出长75mm、宽48mm的平面安装空间，同时预留出板卡侧边接线端子的插拔空间、顶部电位器的旋钮操作空间即可，不需要额外预留过多的冗余空间，能有效压缩整套控制单元的体积。板卡的接口全部采用单侧+双侧边缘布置的方式，电源接口、信号输入接口布置在板卡的左侧，电机绕组输出接口布置在板卡的下侧，调节电位器和状态指示灯布置在板卡的上侧，实际装机时走线可以顺着设备框架的侧边排布，不会出现线缆交叉干扰的问题。

　　需要注意的是，这款驱动板的定位是小型简易场景应用，并不适合集成到高负载、高精度要求的复杂工业控制系统中，比如大型CNC加工中心、重载工业机械手这类对驱动电流、控制精度、抗干扰能力有极高要求的场景，还是需要选用工业级的专用驱动模块，但在小型轻量化的应用场景下，这款板卡的集成度和易用性优势非常明显，能帮结构设计和电控开发人员省去很多驱动电路选型、调试的时间，把更多精力放在整体设备的结构优化和功能逻辑调试上。在做三维结构建模时，可以直接按照给出的外形尺寸、安装孔位参数预留安装位，板卡上最高的元件是顶部的接线端子和电位器旋钮，整体板卡的最高凸起高度不超过12mm，结构设计时只要预留15mm的垂直安装空间，就不会出现元件和设备外壳、其他结构件干涉的问题。
