医院设备用铝制齿状散热结构件

　　这款齿状散热结构件，核心适配场景是医院诊疗设备内置电源变压器的被动散热需求，区别于普通消费电子散热件，其设计全程围绕医疗设备的运行稳定性要求展开。医疗场景下的诊断、治疗类设备往往需要长时间连续开机，部分监护类、检验类设备甚至7*24小时处于通电待机状态，内置的电源变压器在持续变压供电过程中会产生恒定的热损耗，若热量无法及时导出，会导致变压器绕组温度持续攀升，轻则造成供电输出纹波增大，干扰精密医疗传感器的采样精度，重则加速绕组绝缘层老化，缩短设备整体使用寿命，甚至触发过热保护造成诊疗过程中断，因此配套的散热结构必须兼顾散热效率、安装适配性与长期运行可靠性。

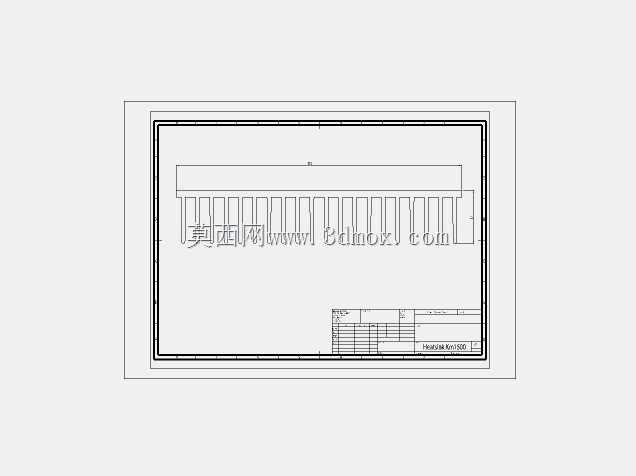

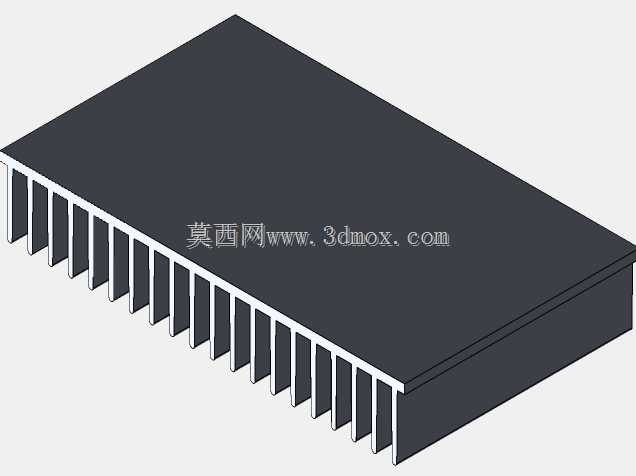

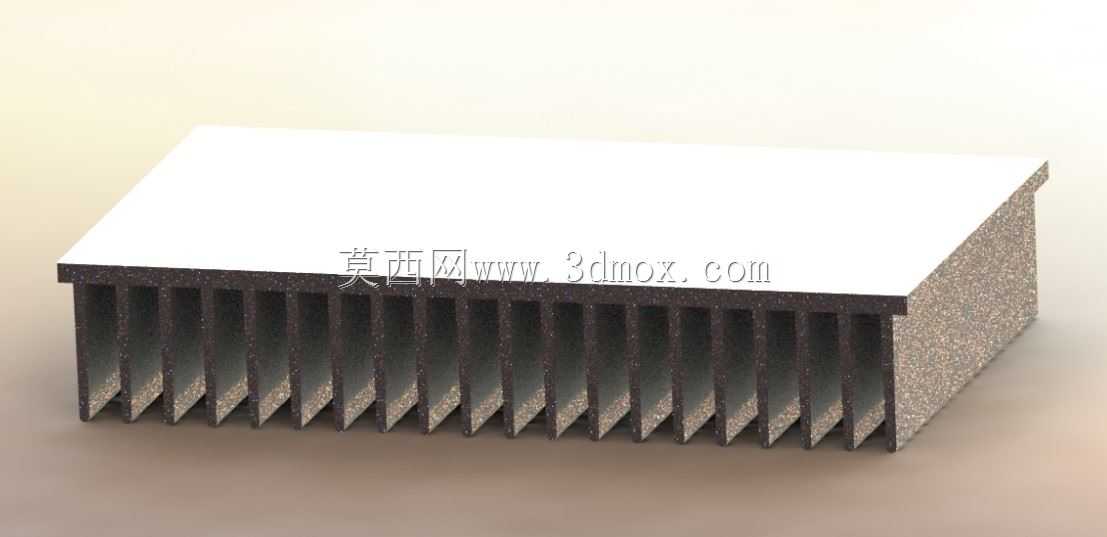

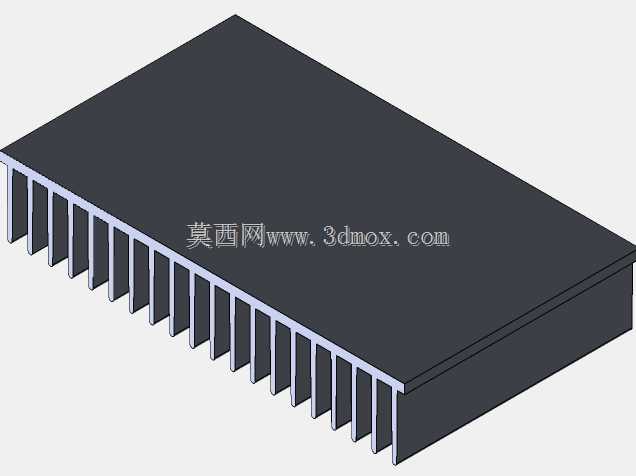

　　从结构设计思路来看，这款散热件采用等距直齿排布的整体式铝挤成型方案，没有采用拼接式鳍片结构，主要是考虑到医疗设备内部安装空间紧凑，整体式结构不存在鳍片与底座的接触热阻，热量从变压器安装面传导到鳍片末端的效率更高。齿间距的设定经过反复校核，既没有做过密的齿距导致积灰后风道堵塞——毕竟医院公共区域的设备虽然定期清洁，但散热缝隙内的浮尘很难彻底清理，过密齿距使用两三年后散热效率衰减会超过15%；也没有做过宽的齿距浪费材料、增加整体占用空间，最终选定的齿厚与齿间距比例，能够在自然对流条件下让热空气顺着齿间沟槽顺畅上升，形成稳定的烟囱效应，不需要额外加装散热风扇就能满足变压器额定负载下的散热需求，避免风扇运转带来的振动与噪音干扰医疗设备的精密检测环节，同时也消除了风扇故障带来的散热失效风险。

　　安装边界方面，这款散热件的底座平面度控制在0.02mm以内，与变压器铁芯的安装接触面不需要额外做铣削加工就能保证贴合紧密，安装孔位采用对称式沉孔设计，既可以通过导热胶粘接固定，也可以使用螺丝锁附，适配不同生产厂家的电源变压器安装规范。整体外形为规则长方体结构，鳍片高度统一，没有突出的异形结构，在设备内部布局时不需要预留额外的避让空间，结构工程师在做整机内部堆叠时，可以直接将其作为电源模块的一部分进行空间规划，不需要单独做散热区域的异形避让设计。底座厚度经过热容量校核，能够在变压器短时间过载输出的情况下吸收瞬时产生的热量，避免温度骤升触发设备的过热保护，适配医疗设备偶尔出现的短时满负载运行工况，比如检验设备批量进样、影像设备连续扫描时的峰值功率输出场景。

　　从实际使用特性来看，这款散热件的表面采用本色阳极氧化处理，没有做彩色喷涂或者电镀处理，一方面是避免涂层增加额外的热阻，另一方面阳极氧化层的绝缘特性能够防止散热件意外接触周边电子元器件造成短路，符合医疗设备的电气安全要求。鳍片的边缘做了微小的倒角处理，没有锋利的锐边，避免生产装配或者后期设备维护时划伤操作人员的手部，也防止锐边刺破周边的线材绝缘层造成安全隐患。整体结构没有易松动的零部件，长期使用过程中不会因为设备移动、轻微振动产生零件脱落的问题，适配医疗设备定期移动巡检、科室间调配的使用场景。在自然对流环境下，这款散热件能够将额定负载下的变压器表面温度控制在安全阈值以内，即使在夏季室温偏高的环境中，变压器绕组的最高温度也不会超过绝缘材料的长期耐温上限，保证设备在全生命周期内的供电稳定性。
