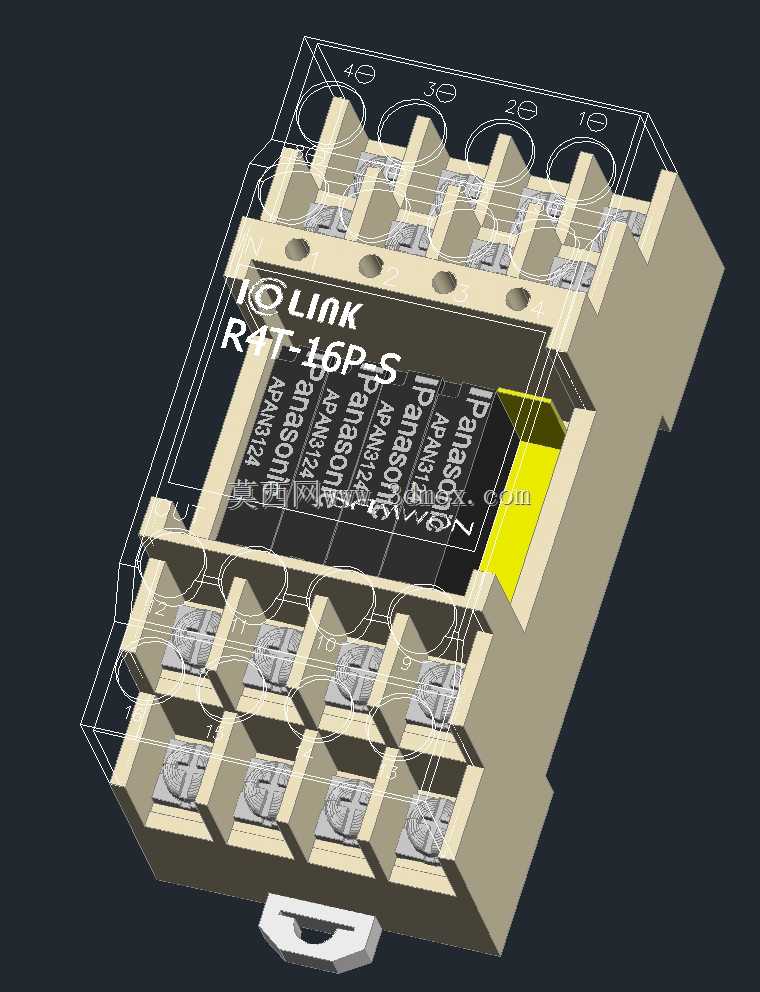

超薄型IO Link继电器端子R4T-16P-S结构设计

　　在工厂自动化产线的电控柜内部布局中，IO信号的中继转接始终是结构设计人员需要反复权衡的环节——既要保证信号传输的稳定性，又要尽可能压缩柜内占用空间，还要兼顾现场接线的操作便利性，这款超薄型继电器端子正是针对这类场景开发的电气连接部件。从实际应用来看，这类端子常部署在PLC输出端与现场执行元件之间，承担小功率信号的中继放大、电气隔离作用，可直接适配IO Link通讯链路的信号转接需求，在3C组装设备、锂电检测线、包装机械的分布式IO站中应用广泛，能有效解决多通道信号转接时的柜内空间拥挤问题。

　　从功能特性上看，该款16通道的继电器端子采用单排双层触点布局，每一路触点都对应独立的继电器单元，可实现输入输出侧的完全电气隔离，避免现场侧的浪涌、干扰信号串入控制端损坏主控模块。端子本体采用阻燃级工程塑料作为基座材质，具备足够的绝缘强度与抗冲击性能，可在-10℃到55℃的常规工业环境下长期稳定工作。端子上部预留的透明标识位可插入点位标签，方便现场运维人员快速核对点位，下部的接线位采用螺丝压接结构，适配0.5-1.5平方毫米的多股软线，压接后具备足够的拉脱强度，可避免设备运行过程中因振动导致的接线松脱问题。

　　设计过程中，结构团队首先围绕“超薄”这一核心需求做布局优化，将传统继电器端子并排布置的继电器单元改为错位叠层排布，在不缩减触点间距、保证电气安全间隙的前提下，将整体宽度压缩到传统同通道数端子的60%左右，大幅提升了柜内的空间利用率。端子两侧预留的标准导轨卡扣结构，可直接卡装在DIN35mm标准电气导轨上，无需额外打孔固定，安装时只需对准导轨按压即可完成固定，拆卸时用一字螺丝刀撬动卡扣即可快速取下，能有效缩短电控柜的装配工时。端子侧面的拼接定位槽可实现多组同系列端子的无缝拼接，拼接后整体平整度误差控制在0.2mm以内，不会出现相邻端子错位导致的接线干涉问题。

　　从安装边界尺寸来看，该端子的整体高度控制在70mm以内，深度方向不超过50mm，安装后不会与柜内的线槽、走线架产生干涉，接线操作时手部有足够的操作空间，无需使用特殊工具即可完成所有接线作业。端子上部的IO Link接口采用标准M12针脚定义，可直接使用预制通讯线缆连接主站模块，无需单独焊接接线，能大幅减少现场接线的错误率。触点部分采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，额定负载下的机械寿命可达1000万次以上，电气寿命不低于10万次，可满足大部分工业场景的长期使用需求。

　　在结构细节处理上，端子内部的继电器单元采用模块化插拔设计，若单个通道出现故障，可直接拔出对应的继电器模块进行更换，无需拆卸整个端子、重新接线，能大幅降低现场运维的时间成本。基座上预留的散热槽可保证继电器工作时产生的热量及时散出，避免多通道同时工作时内部积温过高导致的元件老化加速问题。端子的所有棱角处都做了R0.5以上的圆角处理，避免安装接线过程中划伤操作人员手部，同时也能减少塑料件应力集中导致的开裂风险。接线位的螺丝采用防脱落设计，拧到最大开度时不会从基座上掉落，可避免现场安装时螺丝遗失的问题。
