Dwyer限温控制仪表三维结构模型

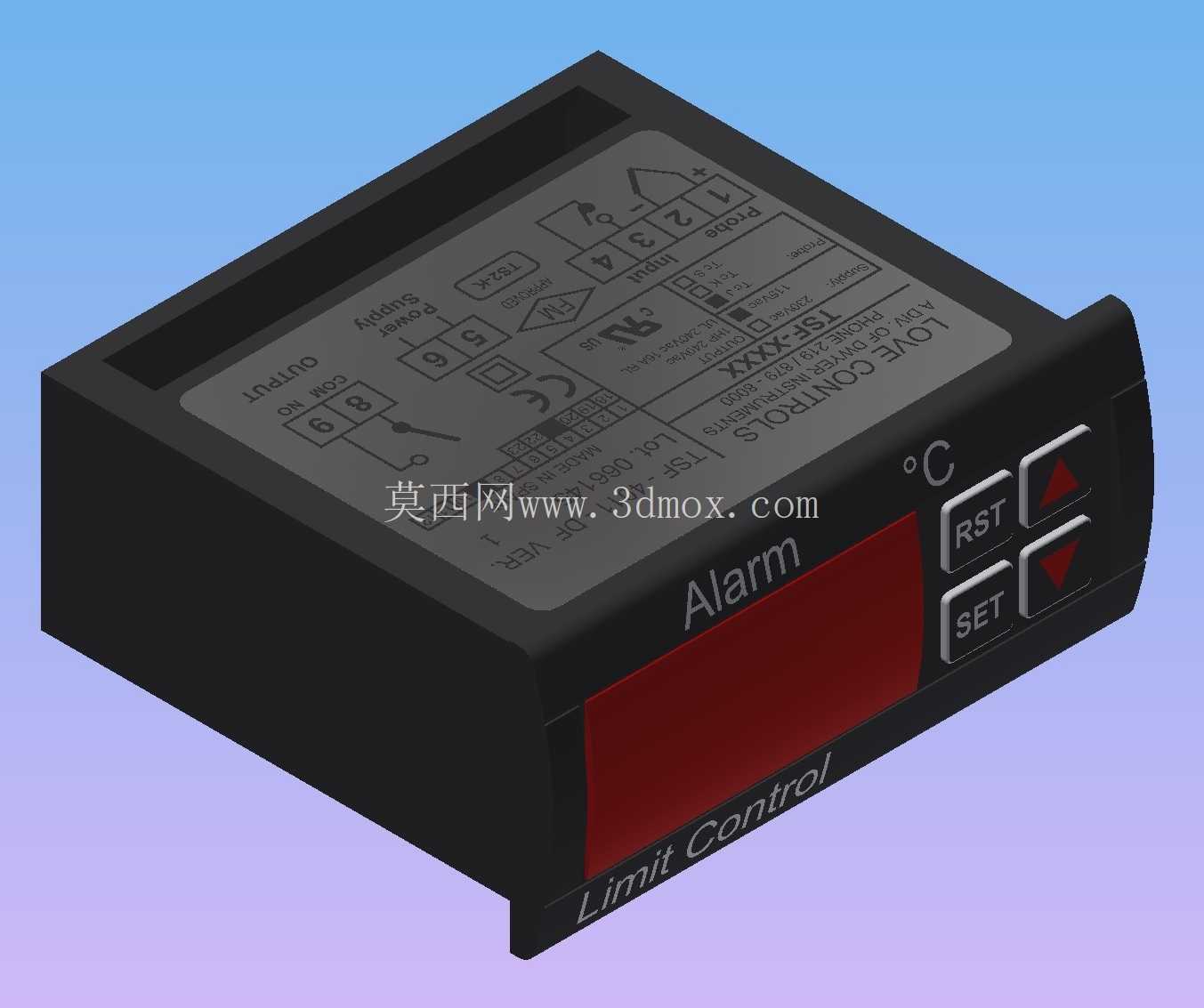

　　在工业温控系统的搭建过程中，这类限幅控制仪表常被用作温度超限保护的核心执行节点，多配套在恒温烘道、工业冷水机组、小型反应加热装置、食品加工温控线这类需要硬限位温度保护的场景中，和主回路温控器形成冗余保护逻辑，避免主温控失效后出现超温引发的设备损坏、物料报废甚至安全隐患。从结构设计来看，这款仪表采用标准的面板嵌入式安装形态，外壳主体为阻燃黑色工程塑料材质，正面操作区域做了分区布局：上方是丝印清晰的接线定义标识区，把每一个引脚的接线逻辑、触点类型、量程对应关系直接印在面板上，现场接线时无需反复翻阅说明书，能大幅降低现场施工的接线错误率；中间区域是红色数码显示窗口，日常运行时实时显示当前采集的温度数值，触发报警状态时会同步输出开关量信号，同时面板上的Alarm标识对应报警状态提示；下方设置了三个操作按键，分别是复位键、设置键和参数调整键，按键采用凸起的防滑设计，戴劳保手套操作也能准确触发，不会出现按偏、误触的情况。

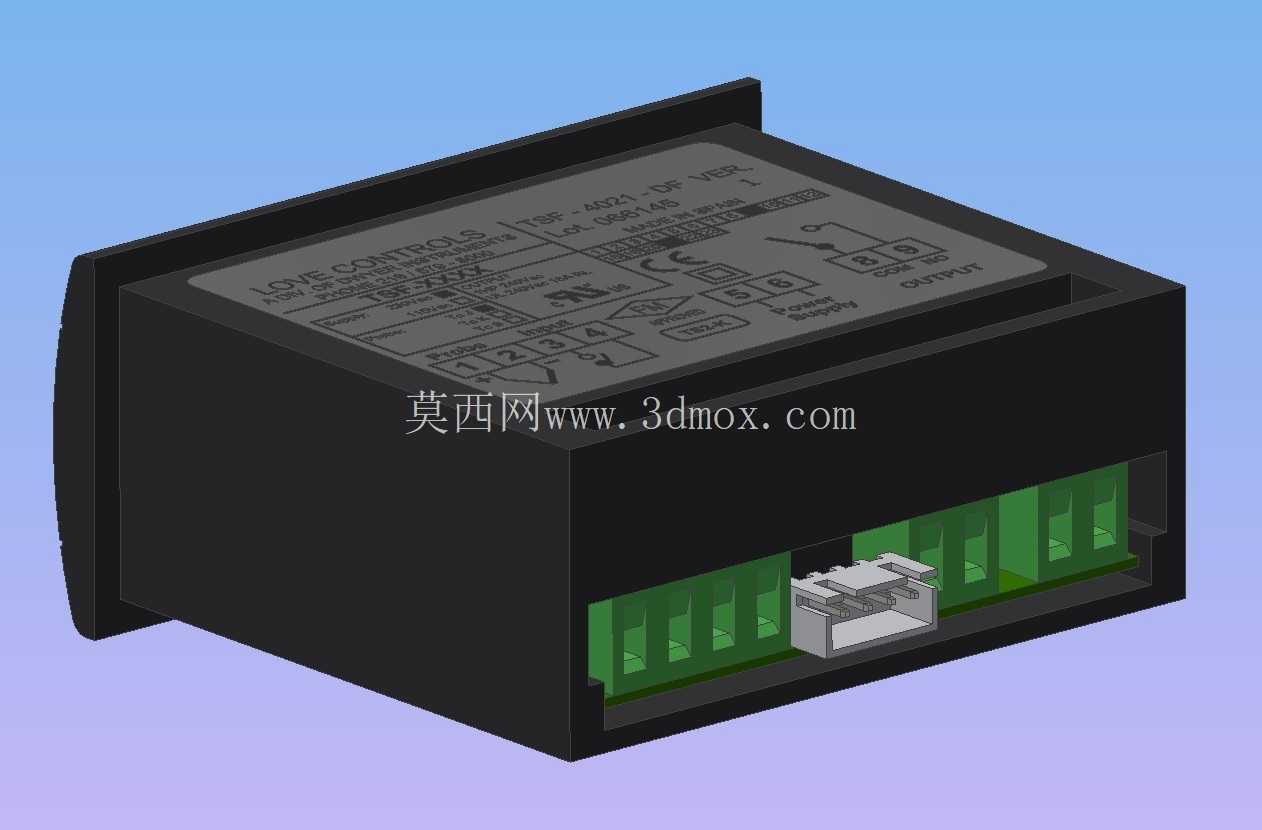

　　做三维建模的时候，首先要卡准安装开孔的边界尺寸，这类仪表属于通用的48*48mm面板安装规格，壳体嵌入柜体的深度要预留接线的弯折空间，不能只做壳体本身的深度，要把后端接线端子的突出量、接线后线缆的最小弯折半径都算进安装边界里，避免实际装配时出现壳体温控柜内部和其他元件干涉、柜门无法闭合的问题。面板和壳体的配合处做了一圈防水唇边，安装时卡在柜体面板外侧，能达到IP65的前面板防护等级，适配有少量喷淋、粉尘较多的车间现场使用场景，建模的时候要把唇边的厚度、倾斜角度做准确，不能简化成直角结构，否则后续做装配干涉检查时会出现密封间隙计算错误。

　　正面的丝印内容做了凹凸映射处理，不是简单的贴图附着，还原了实际产品上面板丝印的质感，按键的行程间隙也做了0.3mm的预留，和真实产品的按键活动间隙一致，做装配动画演示的时候可以模拟按键按下的动作效果。从功能逻辑上，这款仪表属于超限断开型的限温控制器，和普通的连续调节温控器不同，它不需要做PID参数调节，只需要设定好温度上限或者下限阈值，当采集到的温度超出设定阈值时，内部继电器直接动作，切断加热或者制冷回路的电源，同时输出报警信号给上位机或者现场声光报警器，属于安全回路里的硬保护元件，所以建模的时候也把内部继电器的占位空间做了预留，壳体内部的筋位结构、PCB板的安装卡槽都按照实际产品的结构做了还原，不是空心的壳体模型，方便后续做结构拆解演示、安装培训课件制作的时候使用。

　　在做设备整体布局设计时，这类仪表通常安装在控制柜的门板视窗区域，高度和操作人员的站立视线齐平，所以模型的显示窗口做了半透明的红色滤光片材质还原，模拟实际数码管透过滤光片的显示效果，不会出现数码管直接裸露的失真情况。接线端子部分设置在壳体后端，建模时按照端子的实际间距做了接线位的标识，方便电气设计人员在三维布线时直接对应端子位置走线路径，不用再反复核对二维图纸的端子定义。整个模型的所有倒角、拔模角度都按照注塑件的实际生产工艺做了处理，没有出现直角壁厚、倒扣无法脱模的结构错误，不管是用来做设备方案的可视化展示、安装培训的拆解演示，还是做控制柜的布局干涉检查，都能直接复用，不需要再做额外的结构修正。
