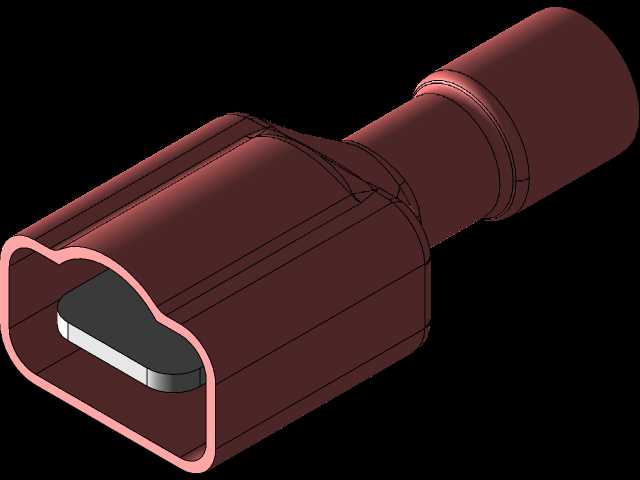

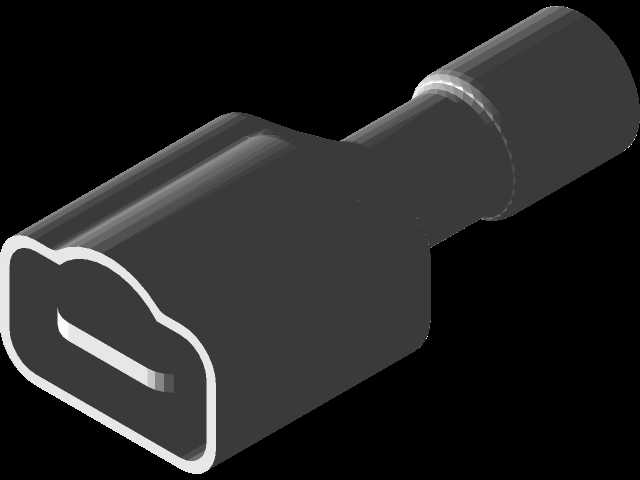

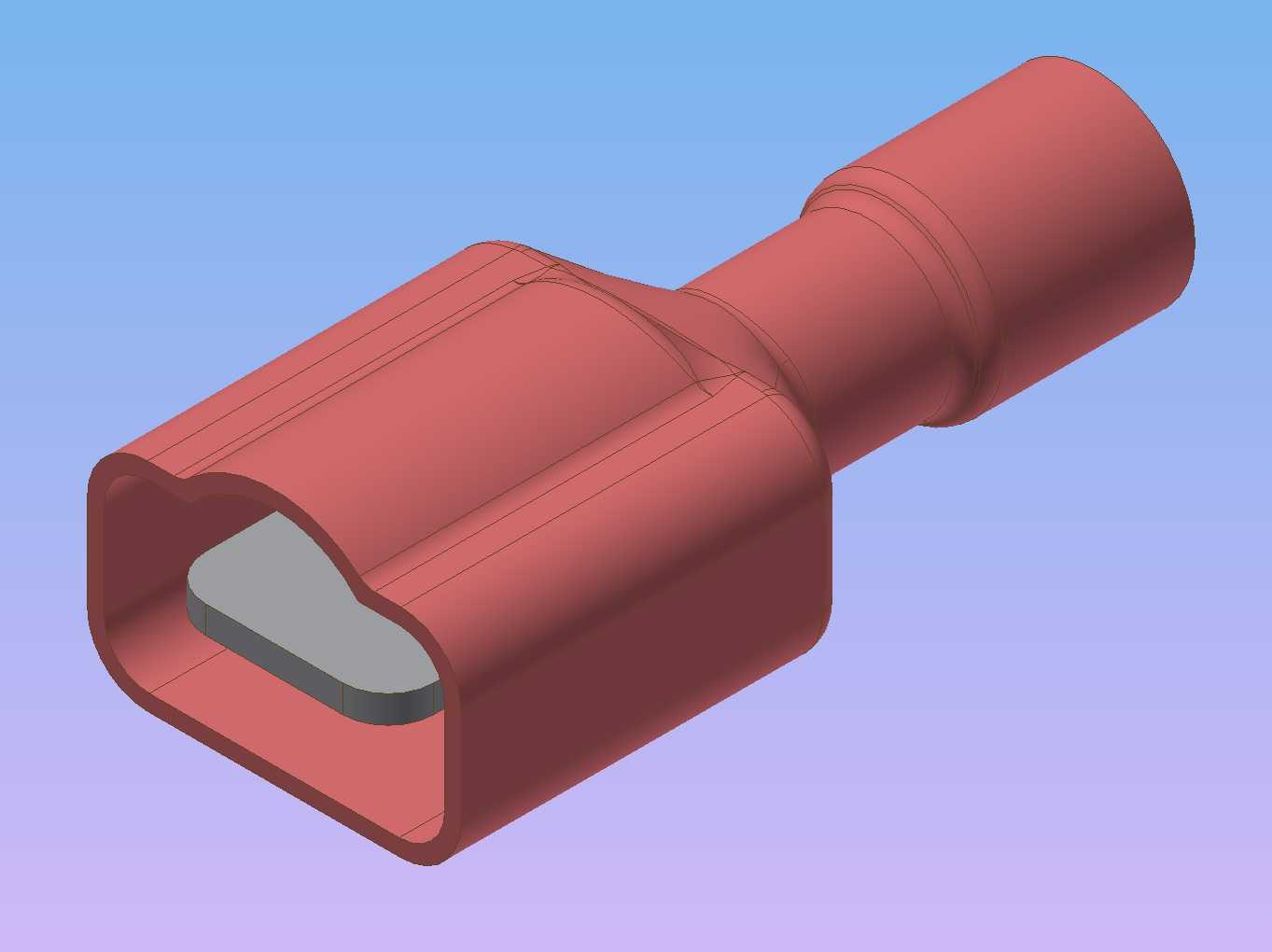

Panduit公头快速绝缘冷压接线端子

　　这款端子属于电气连接领域常用的快速压接型公头连接件，主要适配18AWG线径的导线，适配对接端尺寸为0.250英寸×0.032英寸的母端接口，在低压电气布线、设备内部线束连接、控制柜二次回路接线、工业传感器接线、家电内部线路接驳等场景中应用广泛。从实际使用场景来看，这类端子多用于需要频繁插拔、或者需要快速完成线束对接且不采用焊接工艺的布线场景，相比传统的焊锡接线，压接式端子的连接效率更高，抗振动性能更好，在设备运输、运行产生持续振动的工况下，不会出现焊锡脱落、虚接断开的问题，能长期保持稳定的电气导通性能。

　　从产品功能特性来看，这款公头端子自带一体式绝缘护套，护套采用硬质绝缘工程塑料注塑成型，包裹住压接后的导体与端子连接部位，既可以避免接线后导体裸露引发的短路风险，也能在插拔操作时为操作人员提供绝缘防护，降低触电隐患。端子的金属接触部分采用高导电率的铜合金基材，表面做镀锡处理，既可以降低接触电阻，减少大电流通过时的发热问题，也能提升金属部件的抗氧化能力，在潮湿、多粉尘的工业现场环境中，也能长期保持稳定的接触性能，不会因为氧化层堆积导致接触不良、接头发热烧毁的问题。

　　从设计思路层面拆解，这款端子的结构分为三个核心功能段：最末端是导线压接段，分为线芯压接区和绝缘层压接区两个部分，线芯压接区负责夹紧剥除绝缘层的导线铜芯，保证电气导通的可靠性，绝缘层压接区则夹紧导线的外层绝缘皮，当线束受到外部拉力时，拉力会被绝缘层压接区承担，不会直接作用在线芯与端子的连接位置，避免拉扯导致线芯断裂、接触失效。中间段是绝缘护套的定位结构，护套与金属端子之间采用卡扣式防脱设计，压接完成后护套不会从金属端子上松脱，插拔过程中护套与金属端子保持相对固定。最前端是公头插片段，插片的尺寸严格适配对应规格的母端接口，插片根部做了圆弧导向设计，插拔时可以顺利对准母端插孔，不会出现插偏、顶弯插片的问题，插片与护套的衔接位置做了限位台阶，插入母端时可以控制插入深度，避免插入过深损坏母端内部弹片，也能保证插片与母端弹片的接触面积达到设计要求，降低接触电阻。

　　从外形尺寸与安装边界来看，这款端子的整体外形为阶梯圆柱加方形插接头的组合结构，绝缘护套的最大外径适配常规的冷压压接钳模口，压接作业时不需要特殊定制模具，使用通用型压线钳即可完成压接操作。端子的整体长度控制在合理范围内，在狭小的接线空间内也能完成布置，比如密集排布的接线端子排附近、设备内部走线槽的出线位置，不会因为端子长度过大导致布线空间不足。护套的方形段做了防呆设计，对应母端的卡槽结构，插入时只有正确的角度才能对接，避免反插导致的接触不良或者接口损坏。在实际选型使用时，需要严格匹配导线线径与对接母端的尺寸，线径过大会导致压接段无法完全包裹导线，压接后容易松脱，线径过小则会导致压接不紧，接触电阻过大；对接母端的尺寸如果不匹配，会出现插接过松容易脱落，或者插接过紧损坏母端弹片的问题。另外在压接作业时，需要将剥除绝缘层的线芯完全插入线芯压接区，压接位置要对准压接区的中心，避免压接在绝缘层上或者压接位置偏移导致的连接失效，压接完成后可以适当拉扯导线，确认压接牢固后再插入对应的母端接口，完成线路连接。这类端子在批量布线作业中可以大幅提升接线效率，同时统一的压接标准也能保证所有接线点的连接质量一致，减少人工接线带来的质量波动，在工业电气布线、家电生产、设备组装等领域的线束加工环节应用十分普遍。
