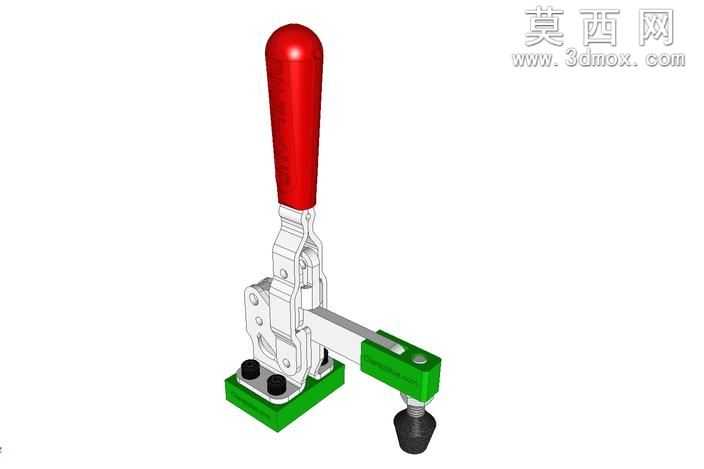

DeStaco207型立式肘节快速夹具结构设计

本模型为复刻DeStaco207系列立式肘节式快速压紧夹具的三维参数化设计成果，建模过程严格遵循原厂实物的尺寸比例与装配逻辑，采用自底向上的装配建模方式完成整体搭建。首先针对夹具核心的连杆肘节机构进行单独建模，逐一绘制各铰接板件、转轴销钉的特征，通过拉伸、切除、倒角等基础特征还原金属冲压件的结构形态，对铰接位置的配合间隙做了合理预留，保证模型在虚拟装配后可模拟真实夹具的开合锁止动作，不会出现运动干涉问题。操作手柄部分采用曲面建模方式还原红色防滑握套的圆润柱体形态，对手柄与连杆机构的连接位置做了圆角过渡处理，还原实物的握持舒适感设计。底座部分建模还原了双安装孔的定位结构，压头组件部分单独建模，包含绿色的压臂连接座、黑色橡胶压头与调节螺杆结构，其中橡胶压头做了锥度收窄的形态设计，还原实物压紧时的防滑缓冲特性。材质渲染阶段，对金属结构件统一赋予哑光镀锌钢材材质，调整材质粗糙度参数还原冲压五金件的细腻磨砂质感，手柄握套赋予高饱和度的红色软胶材质，添加轻微的漫反射效果模拟橡胶表面的哑光触感，压臂连接座赋予亮绿色硬质工程塑料材质，压头赋予黑色耐磨橡胶材质，底座安装螺栓赋予黑色氧化发黑的金属材质，通过不同材质的区分清晰呈现夹具各部件的功能分区。结构设计上完整还原了肘节夹具的过死点锁止原理，当手柄下压至锁止位置时，连杆机构越过运动死点形成稳定的自锁结构，可提供持续稳定的压紧力，不会因工作振动出现松脱问题，压头位置的螺杆结构可通过旋转调节压紧行程，适配不同厚度的被压紧工件。整体模型装配关系完整，各部件的连接配合符合实际工装夹具的生产装配逻辑，可用于工装方案设计的配套部件调用、夹具原理教学演示以及非标自动化设备的工装选型参考，模型结构细节完整，无多余冗余特征，可直接导入各类三维场景完成装配调用。
