标准50型滚子链传动构件三维设计

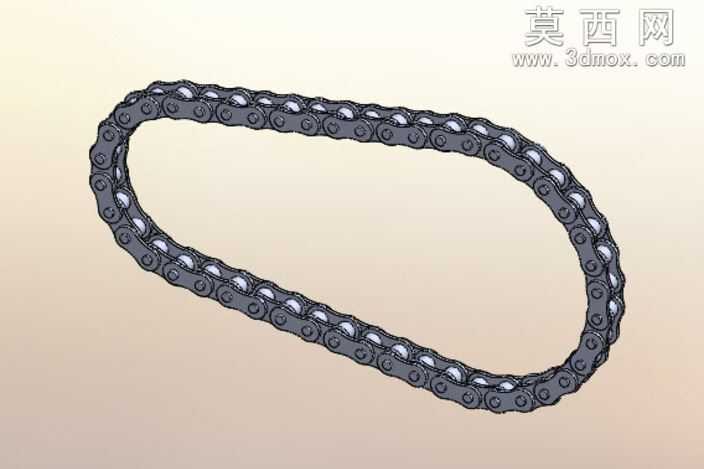

本作品为标准50型滚子链的三维参数化设计成果，建模过程严格遵循滚子链的通用设计规范，完整还原了闭式循环滚子链的全部结构细节。建模阶段首先梳理滚子链的组成逻辑，将整体结构拆解为内链板、外链板、销轴、套筒、滚子五大核心零件，先通过草图绘制各零件的截面轮廓，对链板的8字形轮廓做精准的尺寸约束，保证链板两端销轴孔的中心距符合50型滚子链的节距标准，再通过拉伸特征生成链板的实体结构，对链板边缘做符合工艺要求的圆角处理，还原实际冲压链板的边缘过渡形态。针对销轴、套筒、滚子三类回转类零件，采用旋转凸台特征完成主体建模，严格控制各零件的配合尺寸，保证销轴与外链板过盈配合、销轴与套筒间隙配合、套筒与内链板过盈配合、套筒与滚子间隙配合的装配关系完全符合实际传动要求。完成单个链节的零件建模后，通过装配体环境完成单节内外链节的配合约束，再通过线性阵列结合路径配合的方式，将单节链节沿闭合的环形轨迹完成整链装配，还原出滚子链闭环循环的实际使用形态，同时对所有相邻链节的转动自由度做合理约束，保证模型可模拟链条绕链轮转动的运动状态。材质与渲染阶段，针对不同零件的实际用材赋予对应材质，内外链板采用经过热处理的合金钢材质，调整材质表面的金属粗糙度参数，呈现出冲压后经表面氧化处理的哑光金属质感；销轴、套筒零件赋予高硬度轴承钢材质，表面设置更高的光洁度参数，还原零件精加工后的金属光泽；滚子零件赋予耐磨合金钢材质，表面做轻微的磨砂质感处理，匹配实际滚子的表面加工特征。渲染过程中采用柔和的漫反射光源，避免金属表面出现过强的反光遮挡结构细节，同时添加柔和的环境遮蔽效果，让链条各零件的衔接缝隙、结构层次清晰呈现，完整展示滚子链的装配关系与结构细节。设计过程中重点考量了滚子链的实际传动特性，在建模时特意保留了各配合面的合理间隙，避免模型出现零件干涉无法模拟运动的问题，同时对链板的受力薄弱位置做了结构还原，保证模型的结构尺寸完全可用于后续的运动仿真、受力分析等工程场景，也可作为链传动机构设计的配套构件直接调用，适配各类传动系统的三维装配设计需求。
