泵用内置弹簧式机械密封结构

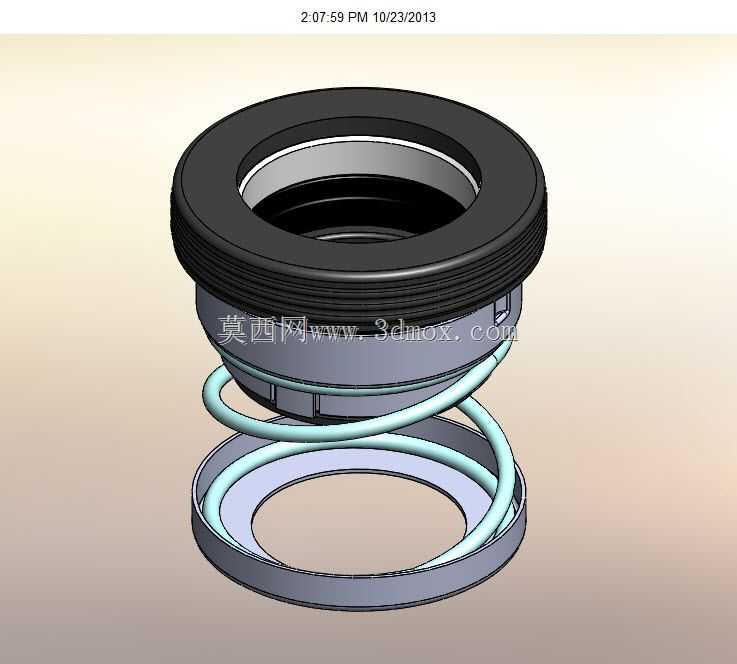

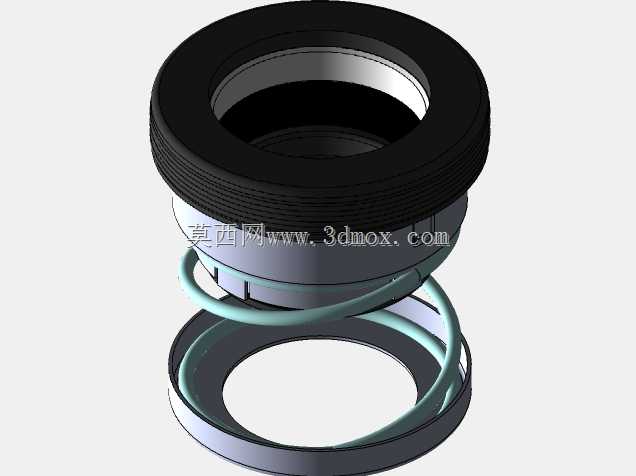

　　这套密封结构主要适配离心泵、化工流程泵等旋转类流体输送设备，在石油炼化、市政给排水、化工生产、暖通循环等工况的泵类设备中承担轴端密封作用，阻止泵腔内输送的流体介质沿泵轴与泵体的配合间隙向外泄漏，同时避免外界空气、杂质进入泵腔破坏输送介质纯度或干扰泵内流道稳定运行。从结构组成来看，整套密封包含动环、静环、补偿弹簧、辅助密封圈、传动定位部件几个核心部分，动环随泵轴同步旋转，静环固定安装在泵体的密封腔端面上，二者的贴合端面经过高精度研磨加工，表面粗糙度控制在极低水平，依靠端面的紧密贴合形成径向密封面，阻断介质沿轴向的泄漏路径。设计时优先考虑了密封端面的磨损补偿能力，采用多圈圆柱螺旋弹簧作为补偿元件，弹簧的预紧力可推动动环始终贴紧静环端面，

　　当密封端面在长期运行中出现正常磨损时，弹簧的轴向伸缩量可以自动补偿磨损带来的端面间隙，无需人工频繁调整密封安装位置，大幅降低设备运维的工作量。弹簧布置在密封流体的外侧区域，可避免输送介质中的固体颗粒、结晶杂质卡滞弹簧，保证补偿动作的顺畅性，适配含少量固体颗粒的介质输送工况。从安装边界来看，整套密封为集装式预装结构，安装时无需现场拆分调整弹簧预紧量，直接套装在泵轴对应轴段上，将静环端面对准泵体密封腔的定位止口推入即可完成定位，轴向安装尺寸公差控制在±0.5mm范围内，适配轴径公差带为h6的泵轴配合，密封腔的径向安装空间需满足密封组件最大外径的安装余量，避免运行中密封外圈与泵腔内壁发生剐蹭。动环与泵轴之间、

　　静环与泵体之间的辅助密封圈采用弹性体材质，分别阻断动环与轴、静环与泵体之间的静态泄漏间隙，密封圈的压缩量经过精准核算，既保证足够的密封比压，又不会因压缩量过大导致密封圈过早老化失效。密封端面的比压设计经过多工况校核，在泵启动、停机、正常运行、压力波动等不同工况下，端面比压始终维持在合理区间，既不会因比压过大导致端面磨损过快、发热烧损，也不会因比压过小导致端面开启出现泄漏。传动结构采用卡槽式传动设计，动环与轴套之间通过卡槽传递扭矩，避免运行中动环与泵轴出现相对滑动导致密封失效，同时传动结构无突出棱角，安装时不会刮伤轴表面或密封圈。在实际选型应用中，这套密封可适配常温清水、弱腐蚀性化工介质、润滑油等多种流体，

　　工作压力范围覆盖常规低压泵类的运行压力区间，线速度适配多数中小型工业泵的轴转速，在民用供水泵、工业循环泵、中小型化工输料泵上都有广泛的应用场景。建模过程中对各零件的配合公差做了完整还原，弹簧的旋向、有效圈数、节距都按照实际工程参数绘制，动环与静环的端面贴合面做了配合约束，可直接用于密封结构的教学演示、泵类设备的装配干涉检查、密封改造方案的模拟验证，也可作为泵产品设计时密封选型的参考模型，帮助设计人员快速核对安装尺寸、评估密封结构与泵腔的适配性，减少设计阶段的尺寸校核工作量。
