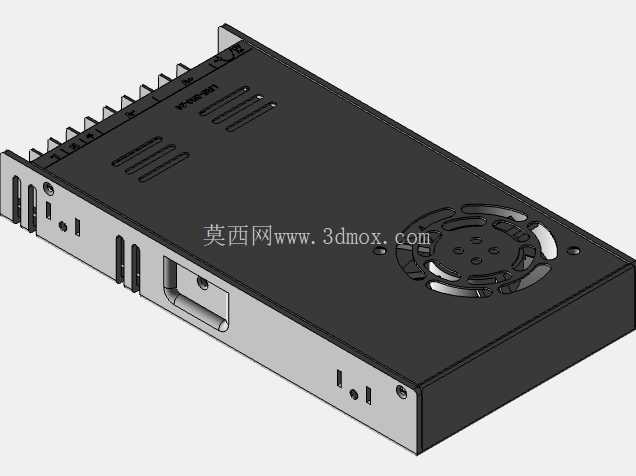

明纬LRS-350-24开关电源结构三维设计

　　从结构设计逻辑来看，这款电源采用薄型金属壳体方案，上盖为一体化冲压成型的冷轧钢板，表面做黑色哑光导电氧化处理，既可以实现内部电路的电磁屏蔽，减少高频开关信号对周边工控传感器、通讯模块的信号干扰，同时冲压成型的多道平行散热槽直接开设在上盖对应功率器件的正上方，配合壳体端部的轴流风扇形成定向风道——冷风从壳体侧面的格栅进风口进入，依次掠过整流桥、开关管、高频变压器、输出整流模块等发热器件后，从风扇端直接排出，这种风道设计不需要额外加装导流板，依靠壳体本身的结构腔体就能实现足够的散热效率，在350W满功率输出工况下，壳体表面的温度分布也能控制在工程允许的范围内，不会出现局部过热导致的周边线缆老化加速问题。在工业自动化控制柜、小型数控设备、LED亮化驱动、低压工控配电场景中，24V直流供电是应用最广泛的供电制式之一，这类场景对供电单元的安装兼容性、散热可靠性、结构紧凑度都有明确的工程要求，本次还原的LRS-350-24开关电源结构，完全贴合量产实物的装配边界与结构细节，可直接用于机柜布局干涉校验、配电单元装配模拟、设备BOM清单搭建等工程环节。

　　壳体的安装边界完全遵循行业通用的开关电源安装孔位标准，底部预留的四个沉头安装孔位间距适配市面上绝大多数DIN导轨安装附件的固定尺寸，既可以直接通过螺丝固定在机柜的安装背板上，也可以搭配标准导轨卡扣快速卡装在35mm标准DIN导轨上，不需要额外定制安装转接件，能大幅缩短现场配电装配的工时。壳体侧面的接口布局也完全还原实物设计，输入端的AC接线端子、输出端的DC接线端子都做了凸起的绝缘隔栏，避免现场接线时线头脱落造成的相间短路，端子旁预留的标识刻印位置清晰对应L、N、PE以及V+、V-的接线定义，装配时不需要额外对照说明书就能完成接线操作。

　　从三维建模的细节处理来看，壳体上的所有冲压圆角、卡扣配合位、风扇安装的螺丝柱、内部PCB板的支撑凸台都做了1:1的还原，上盖与下壳体的配合采用侧边卡扣加端部螺丝的固定方式，模型中预留的卡扣间隙完全符合冲压件的装配公差要求，在做虚拟装配模拟时可以真实还原实际装配的插拔手感，不会出现结构干涉导致的装配失败问题。端部的轴流风扇模型还原了扇叶的曲面结构与防护网的格栅细节，在做设备热仿真分析时，可以直接调用这个风扇模型设置对应的风量参数，不需要再单独简化风扇结构。

　　对于做机柜整体布局的工程师来说，这个模型可以直接导入到装配体中，校验电源与周边断路器、端子排、PLC模块的安装间隙，尤其是电源端部的接线空间预留——模型中已经还原了接线端子的凸起高度，在布局时可以直接计算出接线后线缆的弯曲半径需要的空间，避免出现现场装配时线缆挤压、接线操作空间不足的问题。另外这款电源的薄型壳体设计，相比同功率的老式开关电源厚度减少了近三分之一，在深度有限的壁挂式控制箱、小型设备内置安装腔体内，这种紧凑的结构尺寸可以大幅节省安装空间，让箱体内的器件布局更加灵活。模型中还还原了壳体上的接地标识、参数铭牌的刻印位置，在做设备整体三维渲染出图时，这些细节可以让整体的装配效果更加真实，不需要后期再额外贴图处理。从结构强度的角度来看，壳体的折边高度、冲压加强筋的位置都完全参照实物设计，在模拟设备运输过程中的振动工况时，壳体的结构刚度可以满足车载、移动设备上的安装使用要求，不会因为长期振动出现壳体变形、内部PCB板松动的问题。
