1.6×0.8mm规格0603封装贴片发光二极管

项目分类:通用机械零部件 发布时间:2025-01-20 ID:902653
  • 1.6×0.8mm规格0603封装贴片发光二极管
  • 1.6×0.8mm规格0603封装贴片发光二极管
  • 1.6×0.8mm规格0603封装贴片发光二极管
  • 1.6×0.8mm规格0603封装贴片发光二极管

  在消费电子、工业控制板卡、汽车电子等各类PCB组装场景中,0603封装的贴片LED是应用频次极高的表贴式光电器件,这款1.6×0.8mm尺寸的贴片发光二极管,完全适配当前主流SMT回流焊工艺的生产要求,是板载状态指示、背光补光、信号提示场景的核心基础元件。从实际选型适配角度看,该器件的外形尺寸严格遵循0603封装的行业通用规范,长宽标称值为1.6mm与0.8mm,本体高度控制在常规表贴器件的适配范围内,焊盘尺寸设计完全匹配行业通用的0603封装焊盘规范,不需要额外调整钢网开口尺寸,可直接导入现有SMT产线完成贴装,不会出现因为封装尺寸偏差导致的立碑、虚焊、偏移等常见焊接缺陷。

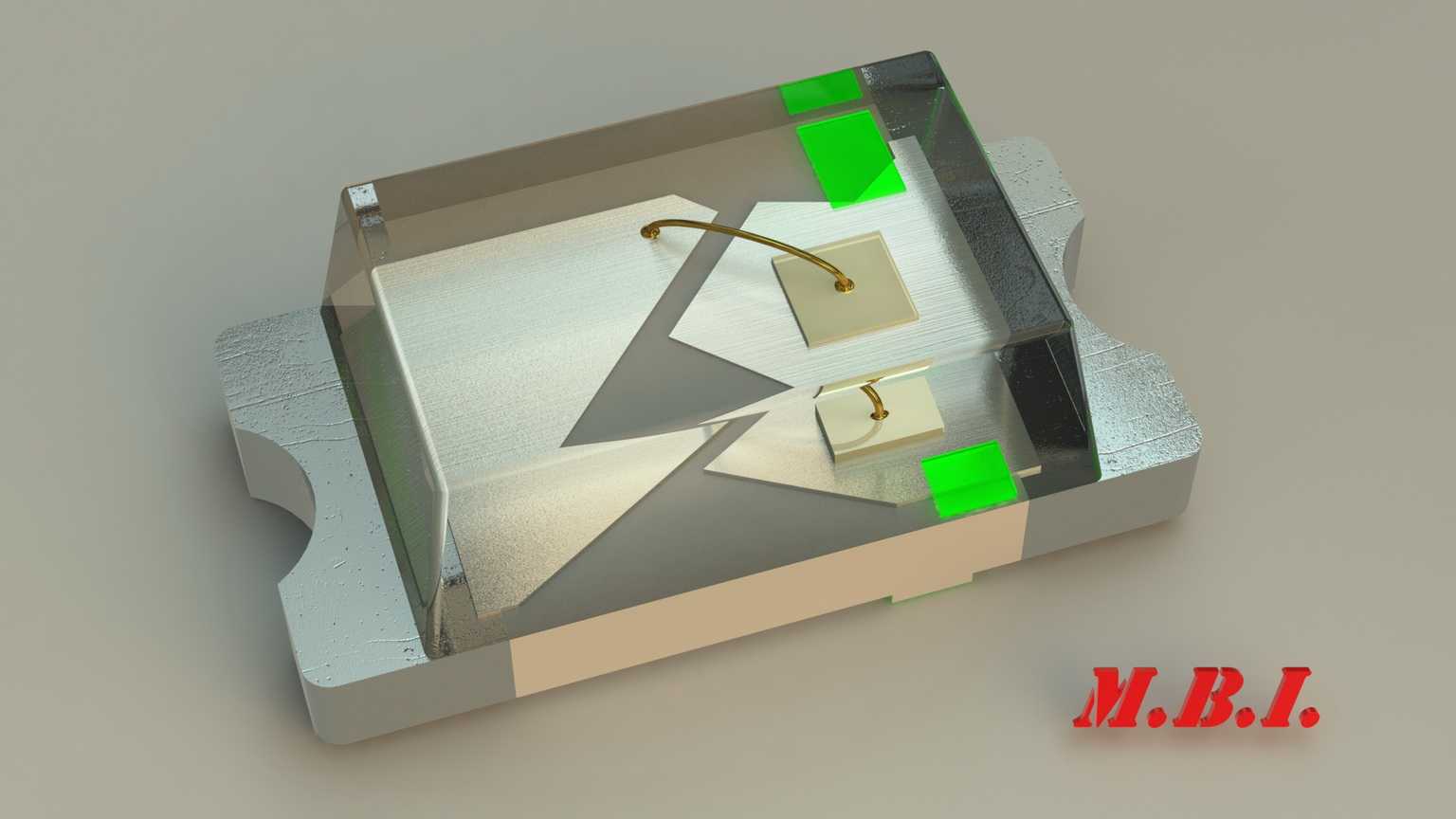

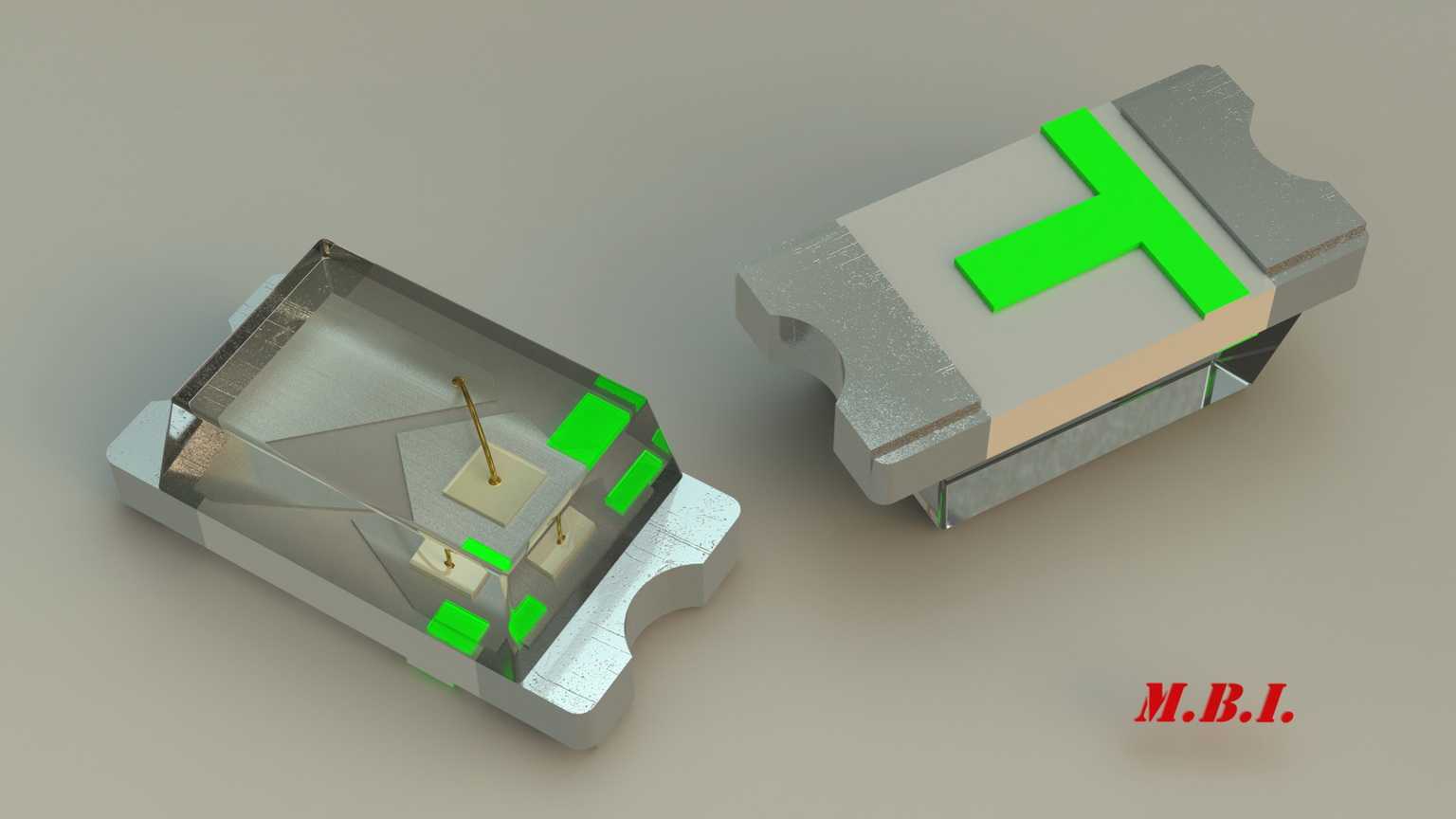

  从结构设计逻辑来看,这款贴片LED的三维结构完整还原了实物的内部构造与外部特征:外部采用半透明环氧树脂封装胶体,既可以实现内部芯片发出光线的均匀导出,也能对内部的发光芯片、键合金丝形成可靠的物理防护,隔绝外界水汽、粉尘与机械应力对核心发光部件的损伤;内部清晰还原了固晶区域的结构,两颗功能引脚的导电支架从封装本体两侧延伸至底部焊盘,键合金丝的弧度与走向完全贴合实际生产中的键合工艺要求,既保证金丝有足够的应力释放余量,避免温度循环过程中金丝断裂失效,也不会因为弧度过高导致封装胶体厚度超标。两侧的绿色标识区域对应实物封装上的极性标记,在PCB设计与SMT贴装过程中,可通过该标记快速确认器件极性,避免反向贴装导致的器件不亮问题。

  在实际工程应用中,这类0603贴片LED的使用场景覆盖极广:在消费类电子产品中,可作为电源状态、充电状态、功能模式切换的指示元件,凭借小尺寸优势可以在高密度排布的PCB板上灵活布置,不会占用过多板上空间;在工业控制板卡中,可作为通道状态、故障报警、通讯状态的指示器件,稳定的封装结构可以适配工业场景下宽温域、高振动的使用环境;在汽车电子的辅助控制板上,符合车规要求的同规格器件可作为按键背光、状态提示元件使用,满足车载环境下的可靠性要求。

  从三维建模的工程价值来看,这个模型完整还原了器件的所有外部装配特征与内部可视结构,在进行PCB Layout的3D预览时,导入该模型可以准确检查器件与周边元件的装配间隙,确认器件高度是否与外壳结构、屏蔽罩等周边部件产生干涉,避免实际打样组装时出现结构冲突;在进行SMT产线的贴装程序编制时,准确的外形尺寸可以为吸嘴拾取位置、视觉识别特征提供参考,提升贴装程序的编制效率;在进行产品结构设计时,准确的器件模型可以帮助结构工程师评估导光结构的位置与尺寸,确保LED发出的光线可以准确导出到产品外壳的指示位置,避免出现光线偏移、亮度不足的问题。

  设计过程中,模型严格遵循实物的尺寸公差要求,所有配合面、焊盘位置的尺寸偏差控制在工业建模允许的公差范围内,既保证模型的视觉还原度,也确保模型在工程应用中的尺寸准确性。封装胶体的透光特征、金属支架的导电区域、极性标记的位置都与实物保持一致,没有为了视觉效果随意调整结构比例,完全满足工程设计场景下的使用需求。对于从事电子结构设计、PCB设计、SMT工艺编制的工程师来说,这类准确的通用元件三维模型,可以大幅减少重复建模的工作量,提升整体设计效率,同时避免因为自建模型尺寸偏差导致的装配问题。
