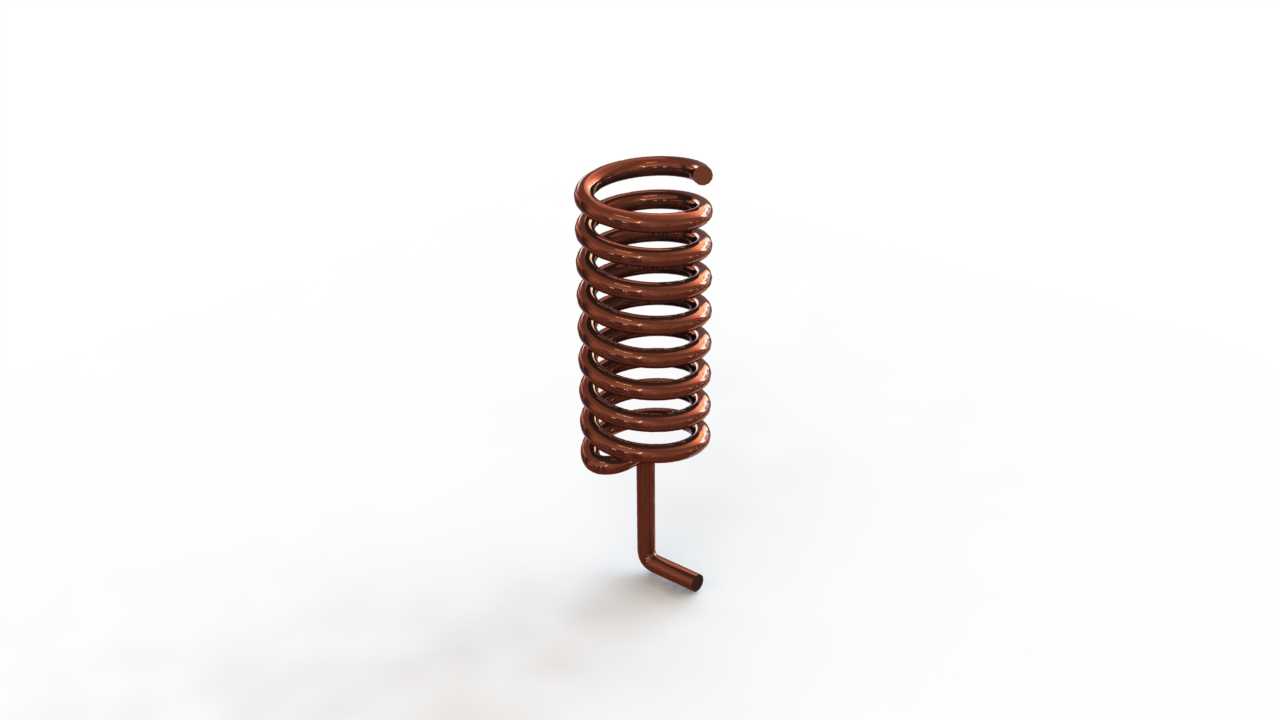

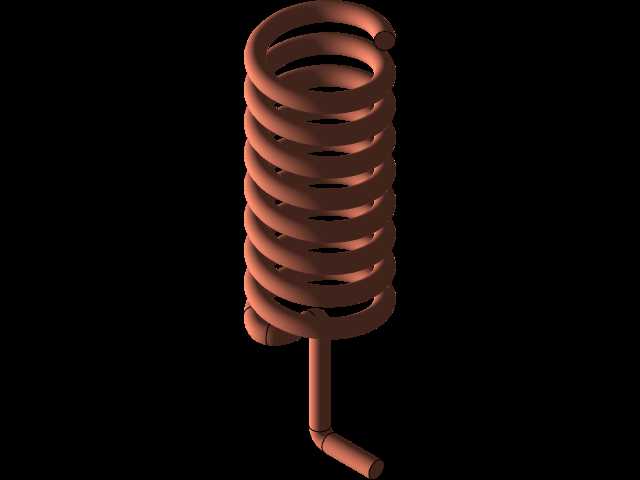

868MHz频段弯脚螺旋弹簧通讯天线结构

　　从实际工程应用场景来看，这类天线常被用于无线抄表终端、工业无线传感器节点、智能家居控制模块、小型遥控发射装置、低功耗广域物联网终端中，868MHz频段属于国内开放的ISM频段，绕射能力强、传输损耗低，在楼宇内部、工业厂区等存在遮挡的环境下，相比2.4GHz频段拥有更稳定的传输表现。这款天线采用螺旋弹簧结构设计，本质是通过螺旋绕制的方式缩短天线的物理长度，在保证谐振频率匹配的前提下，将常规半波长振子的直线长度压缩为紧凑的螺旋柱状结构，螺旋部分的圈数、线径、螺距、螺旋外径均经过射频仿真优化，确保在868MHz中心频点处的驻波比控制在合理区间，标称增益可达2.15dBi，能够满足多数短距离数传场景的信号覆盖要求。在短距离无线通讯设备的结构设计中，天线的选型与安装布局直接决定了整机的无线链路稳定性，这款螺旋结构的868MHz频段弹簧天线，是目前Sub-GHz无线数传、遥控遥测、物联网节点设备中应用极为广泛的内置射频元件。不同于外置胶棒天线需要预留壳体开孔与防水结构的设计要求，这类弹簧天线可直接焊接在PCB板载射频输出端，能够大幅压缩整机结构的外形尺寸，尤其适合对安装空间有严格限制的紧凑型无线设备。

　　天线底部引出的弯脚引脚是专门为PCB焊接设计的安装结构，直段引脚长度适配常规1.6mm板厚的PCB焊接工艺，弯折角度可根据实际壳体内部的空间布局做小范围调整，但在结构设计时需要注意，弯折位置不能距离螺旋主体过近，否则会改变天线的电流分布，导致谐振频率偏移、驻波比升高，最终影响通讯距离。在整机结构布局时，需要为天线预留足够的净空区域，天线螺旋主体周边10mm范围内应避免布置金属结构件、电池、屏蔽罩等导电部件，否则会造成天线方向图畸变、辐射效率下降；如果设备壳体采用金属材质，必须将天线布置在壳体外部或者预留非金属的天线窗口，金属壳体的屏蔽作用会直接导致天线辐射效率大幅衰减，甚至出现无法通讯的情况。

　　从安装边界来看，这款天线的螺旋主体直径较小，整体高度远低于同频段的胶棒外置天线，焊接在PCB边缘位置时，仅需要在PCB上预留对应的焊盘位置，不需要额外的固定结构，依靠引脚的焊接强度即可满足常规民用、工业设备的抗振动要求，在振动冲击较强的应用场景下，可以在螺旋主体与PCB之间点少量固定胶，避免长期振动导致引脚根部出现疲劳断裂。在建模过程中，需要准确还原螺旋部分的每一圈绕制尺寸，包括弹簧线径、螺旋中径、螺距、总圈数，以及底部引脚的弯折角度与伸出长度，这些尺寸直接关系到天线的射频性能，不能随意缩放比例；如果是做整机结构的干涉检查，还需要注意天线安装后与周边元器件的安全距离，尤其是与高频电路、金属屏蔽件的间距，避免出现结构干涉或者射频性能受影响的问题。

　　很多结构工程师在设计无线产品时容易忽略天线的布局要求，随意将天线塞在壳体的缝隙中，周边被金属部件包围，最终导致样机调试时出现通讯距离不足、信号不稳定的问题，这类内置弹簧天线虽然结构简单，但其性能发挥对安装环境的要求并不低，在结构设计阶段就需要和射频工程师协同，提前预留好天线的安装位置与净空区域，才能保证最终产品的无线性能达到设计指标。另外在生产装配环节，这类弹簧天线的焊接需要控制好焊接温度与时间，避免高温传导到螺旋部分导致弹簧金属材质的物理特性发生变化，进而引起天线谐振频率的偏移；焊接完成后可以通过网络分析仪测试天线的驻波比，确认焊接与安装状态是否符合要求。
