200W大功率LED投光照明设备结构设计

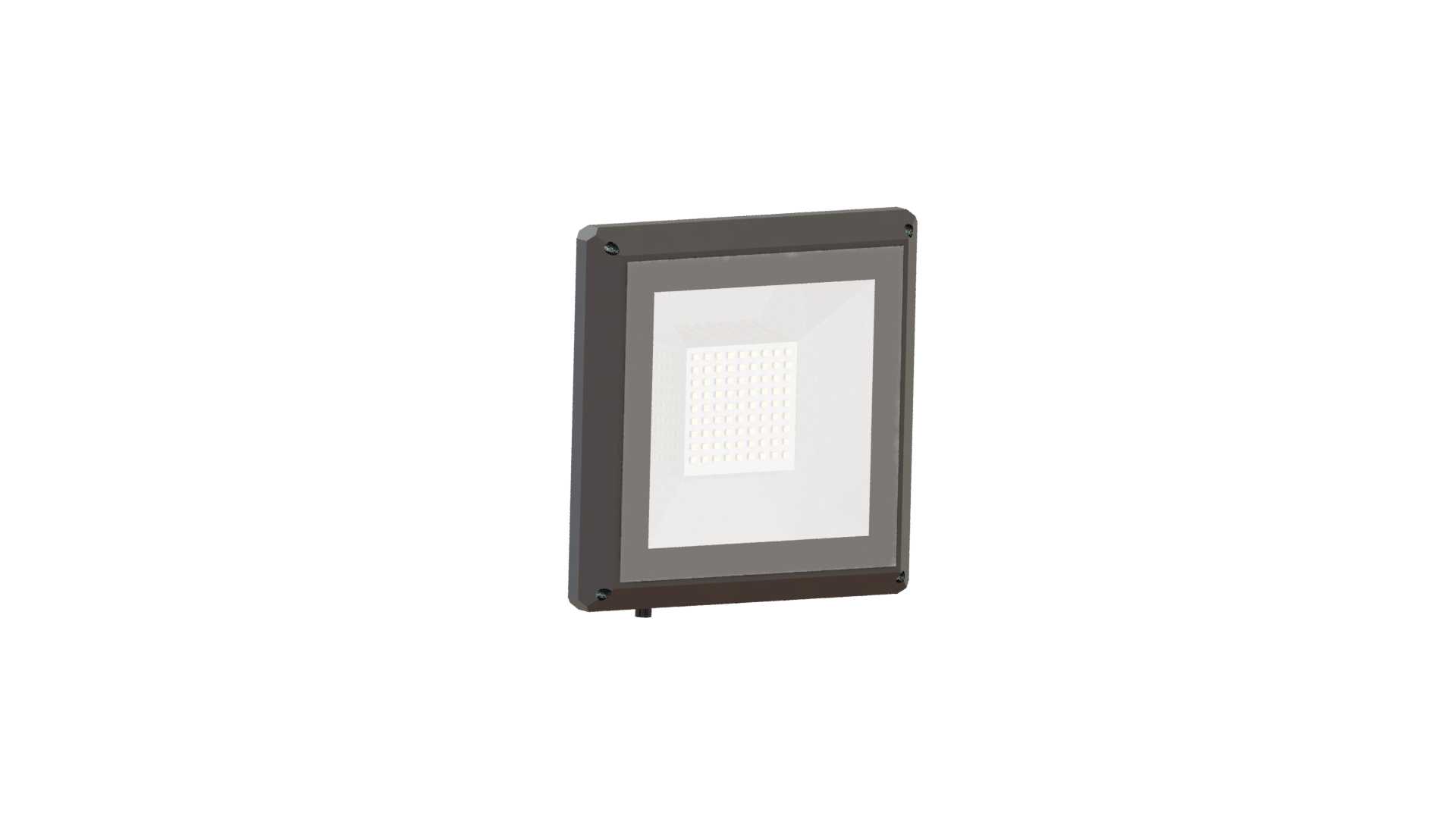

　　这款200W功率等级的LED投光照明设备，核心结构围绕大功率LED阵列的光效输出、散热可靠性、户外安装适配性三个核心工程目标展开设计，整体采用方形一体化压铸外壳结构，正面为高透光钢化玻璃面罩，通过密封胶圈与壳体压合固定，满足户外使用的IP防护等级要求，可直接暴露在雨雪、扬尘环境中长期工作，无需额外加装外防护罩。从实际应用场景来看，这类大功率投光设备常被用于厂区户外作业面照明、大型场馆外围泛光照明、建筑立面亮化投射、户外施工场地临时照明等场景，相比传统金卤投光灯，其光效转换效率更高，启动无延迟，长期使用的光衰控制更稳定，配套的驱动电源模块内置在壳体背部的独立腔体内，与前端LED光源腔做物理隔离，避免光源工作产生的高温传导至电源侧加速电解电容老化，提升整灯的无故障工作时长。

　　在结构设计思路上，壳体背部直接集成了阵列式散热鳍片，鳍片的排布方向顺着设备安装后的自然对流风向设置，无需额外加装散热风扇，依靠被动散热即可将LED结温控制在合理区间，避免主动散热带来的风扇寿命短板、积灰堵塞风道等问题。前端LED光源采用矩阵式排布，单颗LED的间距经过热场仿真优化，避免多颗LED密集排布带来的局部热点叠加，每颗LED的焊盘位置都对应壳体背部的散热筋根部，保证热量可以最短路径传导至散热鳍片表面，减少热阻累积。设备的安装支架采用可调节角度的铰接结构，支架与壳体的连接点设置在壳体重心两侧，安装后可通过锁紧螺栓调整投射角度，调整范围覆盖水平向下15度到垂直向下90度的常用投射区间，适配不同安装高度、不同投射距离的照明需求。

　　从安装边界尺寸来看，设备整体为方正薄型结构，厚度控制在80mm以内，安装孔位采用通用的U型长孔设计，可适配市面上主流的投光灯安装支架、灯杆抱箍的安装尺寸，替换旧款同功率照明设备时无需重新打孔制作安装基础，降低现场改造的施工量。设备的进线口设置在壳体背部下方，采用防水格兰头固定进线电缆，电缆弯折半径预留充足空间，避免安装时电缆过度弯折导致线芯断裂或者密封失效。正面玻璃面罩的四周采用斜边压框固定，压框通过不锈钢螺丝与壳体锁紧，后期维护更换光源或者驱动电源时，只需拆开对应腔体的固定螺丝即可完成操作，无需整体拆解设备，降低现场维护的难度。

　　在细节结构处理上，壳体的所有边角都做了R角过渡处理，既避免压铸生产时的应力集中问题，也能减少安装过程中尖锐边角划伤施工人员的风险。密封胶圈采用梯形截面设计，装配时胶圈嵌入壳体的预留密封槽内，压框锁紧后胶圈产生均匀的压缩变形，填充玻璃与壳体之间的所有间隙，长期使用不会因为温度变化出现胶圈移位、密封失效的问题。LED光源板与壳体之间涂覆有均匀的导热硅脂层，硅脂厚度控制在0.1mm左右，既填充接触面的微观空隙降低接触热阻，也不会因为硅脂过厚反而增加热传导路径的热阻。设备的整体重量控制在合理区间，单人即可完成高空安装作业，无需额外借助起重设备，适配灯杆、墙面、桁架等多种安装载体的承重要求。
