KST-EF12型插针式电源变压器结构

　　这款插针式电源变压器主要适配小功率低压供电场景，常见于工控辅助电源板、消费类电子控制板、小型仪器内置供电模块中，作为AC-DC转换前端的隔离变压部件使用，承担电压幅值变换、初次级电气隔离的核心功能，可将市电交流电压转换为后级整流电路所需的低压交流信号，同时通过绕组间的绝缘结构阻断电网侧与负载侧的直接电气连接，提升后端电路的抗干扰能力与使用安全性。从结构设计来看，该变压器采用EF12规格的骨架作为绕组承载基体，骨架选用耐高温PET材质注塑成型，兼顾绝缘性能与焊接耐温要求，绕线区域设置有清晰的挡墙结构，能够在绕制作业时精准限定漆包线的排布边界，避免绕组超宽导致后续组装与磁芯配合出现干涉。

　　磁芯部分采用EF型铁氧体磁芯配对组合，磁芯中柱与骨架内腔的配合公差控制在合理范围，组装时可通过外围包胶固定磁芯与绕组的相对位置，既能够保证磁路闭合的有效性，降低空载电流与磁滞损耗，也能避免使用过程中磁芯松动产生电磁异响。引脚部分采用直插式设计，引脚排布间距符合常规PCB板的孔位设计规范，引脚材质为镀锡铜包钢线，具备足够的机械强度，在波峰焊或手工焊接过程中能够耐受高温不上翘，同时引脚与骨架的嵌合位置做了防松结构，避免插装或焊接时引脚出现移位、脱落问题。绕组设计上，初次级绕组按照绝缘等级要求分层绕制，层间根据耐压要求设置绝缘胶带隔离，绕组引出线直接缠绕在对应引脚上并做焊锡固定，避免虚接导致的接触不良问题。

　　从安装边界来看，该变压器为立式直插安装结构，整体占用PCB板面空间较小，安装时仅需按照引脚位置在PCB上开设对应直径的安装孔，插装后焊接固定即可，不需要额外的固定支架，能够有效节省板上安装空间，适配紧凑化的电路板布局需求。在实际选型应用中，该款变压器的功率等级适配小功率供电需求，可满足数瓦级别的负载供电要求，适合用于对安装空间有严格限制、对隔离耐压有明确要求的低压供电场景，比如小型PLC的辅助供电模块、智能家居控制板电源、小型传感器供电单元等场景。

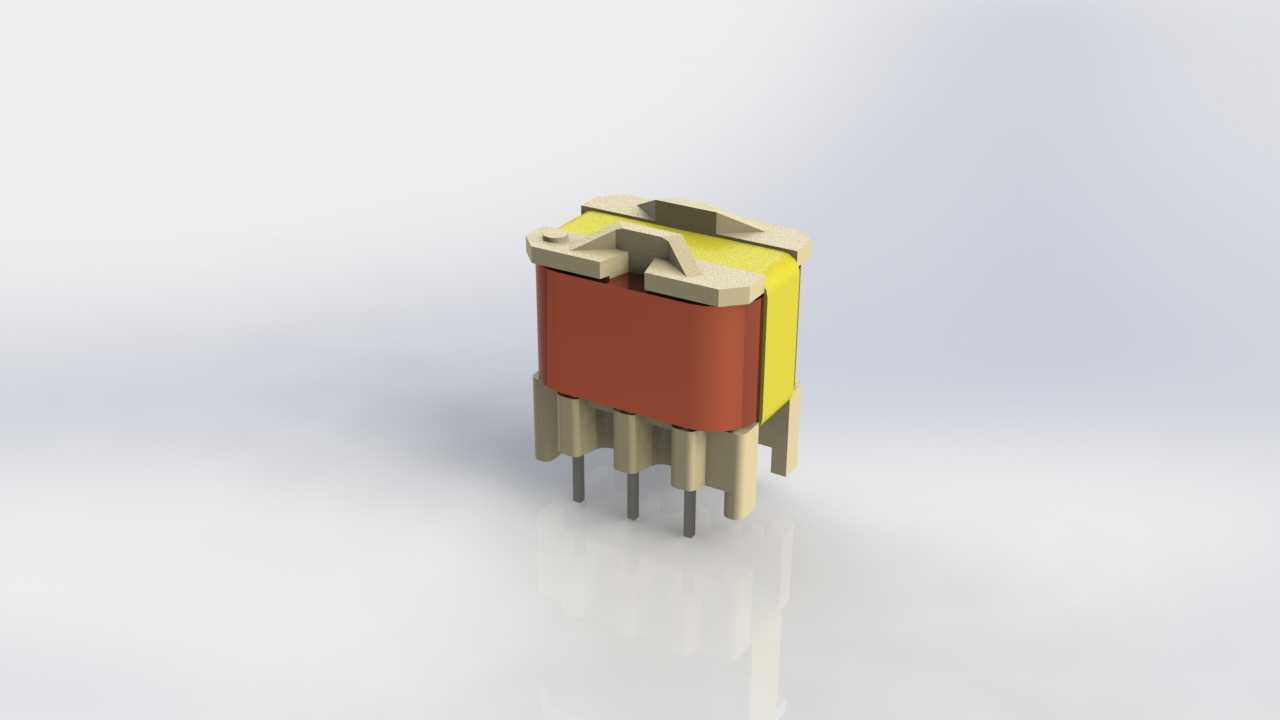

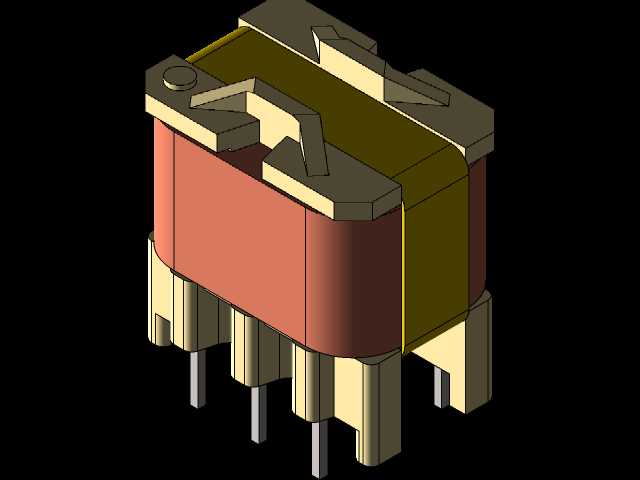

　　建模过程中，对骨架的卡槽结构、磁芯的贴合面、引脚的伸出长度都做了精准还原，能够直接用于PCB布局时的干涉检查、结构装配模拟，也可作为电源类产品BOM表中对应器件的三维可视化模型使用，帮助结构设计人员在方案阶段就确认器件与周边壳体、其他元件的安全距离，避免后期打样出现装配干涉问题。模型还原了变压器实际生产中的各部位尺寸比例，包括骨架顶部的挡边结构、磁芯的安装台阶、引脚的排布间距等细节，都按照实际器件的工程尺寸进行建模，没有做过度简化，能够满足结构设计阶段的空间校验需求。在电磁兼容相关的结构设计中，该模型也可用于辅助评估变压器与周边敏感器件的距离，指导PCB布局时的器件排布，比如将变压器远离信号采集类器件，减少电磁干扰对弱信号回路的影响。另外，模型的外观结构还原了实际产品的包胶层、绕组外层的绝缘胶带覆盖区域，能够在产品渲染、装配示意图制作时直接使用，不需要额外做外观细节的补充建模。
