工业加热设备用管式加热器安装基座组件

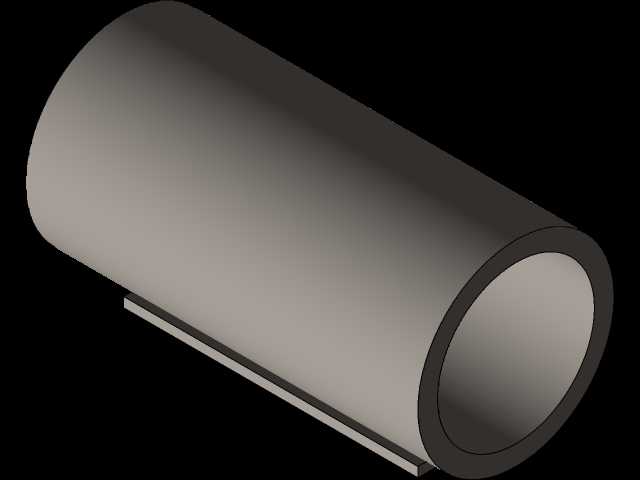

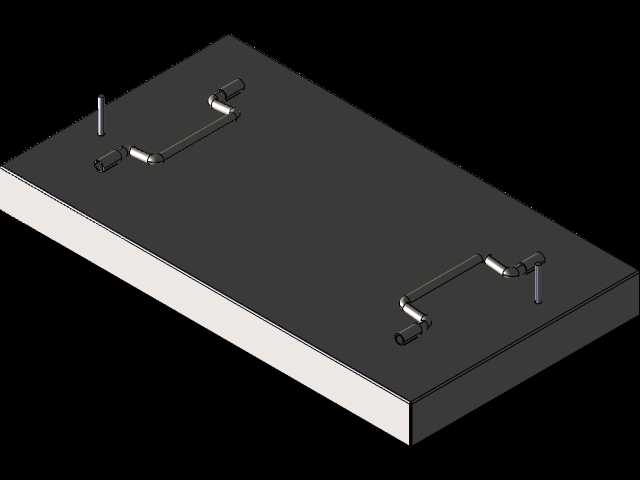

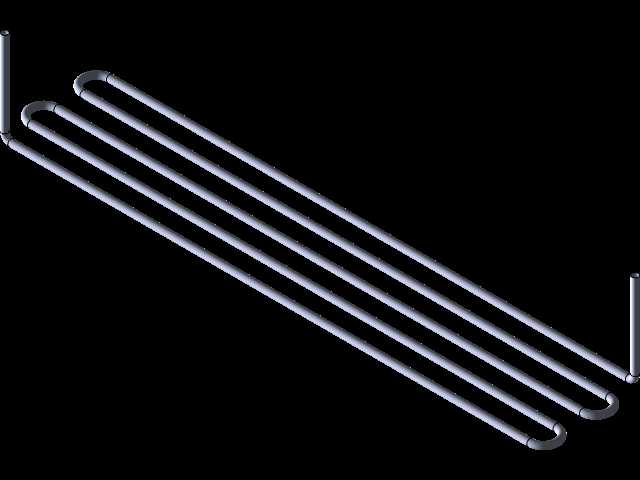

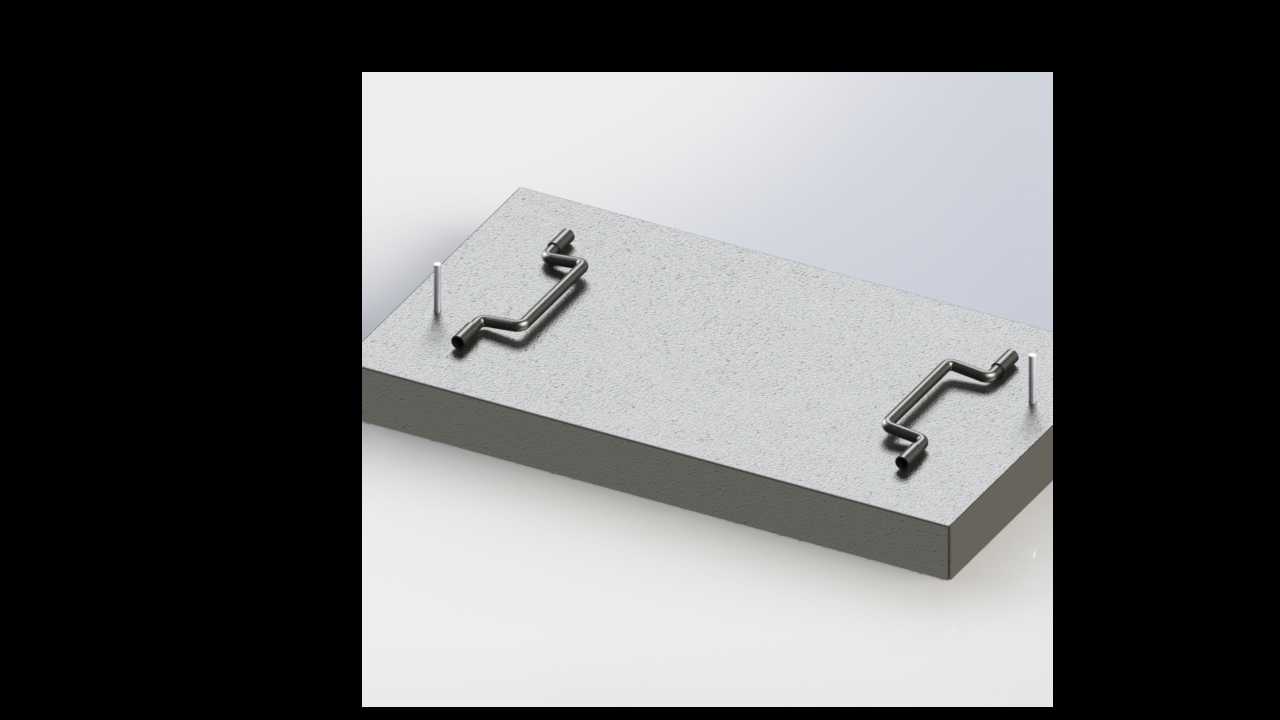

　　在工业热加工、流体温控、小型实验加热台这类场景里，管式加热器的固定可靠性直接决定加热模块的运行稳定性，很多现场故障都源于加热管安装偏移、接线端受力拉扯导致的绝缘破损或者加热不均，这套组件就是针对管式加热元件的安装固定需求做的结构化设计。先看实际使用的适配场景，不管是小型模具模温辅助加热、实验台平板预热模块，还是小型风道的辅助加热段，这套基座组件都能适配单组或多组平行排布的管式加热元件，把加热管的受力从接线端转移到基座本体上，避免接线端子长期受振动或者热胀冷缩应力出现松脱。从功能特性来说，基座采用整块矩形金属基材加工，平面度控制在安装要求范围内，和被加热的平面贴合时能减少接触热阻，提升热传导效率；上面的两个弯折金属固定卡件是核心的固定结构，卡件的弯折弧度完全匹配管式加热器的外径，安装时不需要额外焊接或者打孔，只需要把加热管卡入卡槽，再通过两端的定位销钉把整个基座固定在安装位上，拆装维护的时候不需要破坏周边的保温层或者其他结构，单人就能完成加热管的更换作业。

　　设计思路上没有采用复杂的快拆结构，毕竟工业加热场景里长期处于高温工况，过于复杂的卡扣结构容易因为热形变出现卡滞，反而降低可靠性，所以用了一体弯折的金属卡件，材质选用耐高温的弹性金属，在长期150-200摄氏度的工作温度下依然能保持足够的夹持力，不会因为热蠕变出现松脱；两端的定位销是过盈配合压入基座的，安装时直接插入安装板对应的定位孔里，不需要额外的紧固件就能完成预定位，后续如果需要加固也可以在销钉端部加装防松垫片，适配不同振动等级的使用场景。再讲尺寸和安装边界，基座的长宽尺寸是根据配套加热管的有效加热长度设计的，两个卡件的间距刚好对应加热管两端非加热段的位置，不会遮挡有效加热区域，避免热量集中在卡件位置造成局部过热；基座的厚度控制在合理范围，既保证自身的结构刚性，不会在安装时出现形变，又不会因为过厚占用过多的安装空间，整套组件突出安装平面的高度只有加热管直径加卡件厚度的尺寸，对于安装空间紧凑的小型加热设备来说非常友好，不会和周边的温控探头、接线槽等部件产生干涉。

　　实际装配的时候需要注意，基座和被加热平面之间可以根据导热需求涂抹薄层导热硅脂，进一步降低接触热阻，卡件和加热管接触的位置不需要额外加绝缘垫层，因为卡件和基座是等电位连接，设备整体接地之后就能满足电气安全要求；如果是用于有腐蚀性气体的加热场景，只需要把基座和卡件的表面处理换成镀硬铬或者不锈钢材质，不需要改动整体结构就能直接适配，结构的通用性很强。很多新手设计加热模块的时候容易忽略加热管的固定结构，直接把加热管插在安装孔里靠引线拉扯固定，运行一段时间之后引线绝缘层老化破损很容易出现安全隐患，这套组件的结构刚好解决了这个问题，把固定受力点和接线端完全分开，接线端只需要承担电气连接的作用，不需要承受机械应力，大幅提升了加热模块的整体使用寿命。

　　另外在排布多组加热管的时候，只需要把多个基座组件按照设计的加热管间距并排固定在安装板上就行，每个基座独立固定对应的加热管，单根加热管出现故障的时候可以单独拆卸更换，不需要把整组加热模块都拆下来，维护效率提升很多。从建模的角度来说，这套结构的特征都比较规整，基座是规则的矩形块，卡件是等径金属杆弯折成型，定位销是标准圆柱件，没有复杂的曲面特征，建模的时候只需要注意卡件的弯折半径和加热管外径的配合公差，定位销的位置度公差控制在合理范围，就能保证实际加工出来的组件可以直接装配，不需要二次修配。
