内燃机单拐曲柄轴结构三维设计

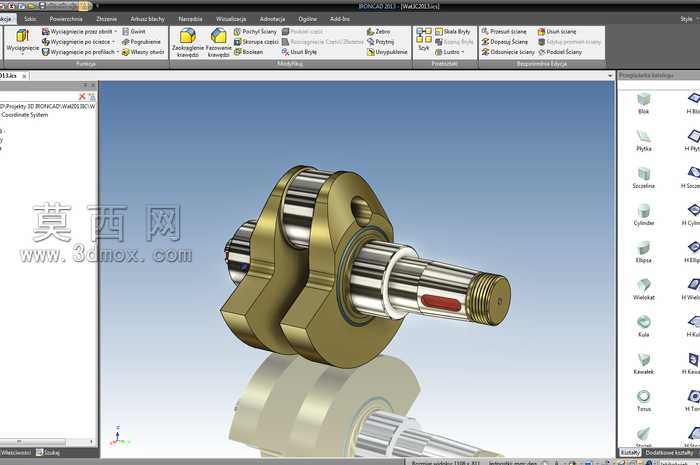

本作品为内燃机单拐曲柄轴的三维参数化设计模型，建模过程严格遵循机械设计规范，以回转类零件的建模逻辑为核心，先通过草图绘制完成各轴段的径向轮廓定义，结合旋转特征生成主轴颈、曲柄销的基础回转基体，再通过拉伸切除特征完成曲柄臂的轮廓塑形，精准还原曲柄臂的偏心距参数与减重结构设计。建模阶段对各轴段的过渡圆角、轴肩定位结构、端部螺纹段、键槽安装位都做了精细化特征处理，螺纹段采用真实螺旋扫描特征生成，还原螺纹牙型的标准参数，键槽特征严格对应平键安装的尺寸公差要求，保证后续装配环节的干涉检查有效性。材质与渲染环节，针对不同结构部位匹配对应材质属性：主轴颈与曲柄销的工作表面赋予高抛光金属材质，模拟轴颈精加工后的高光金属质感，添加细微的磨削纹理提升真实感；曲柄臂部位赋予调质处理后的合金钢材质，呈现亚光金属质感，区分不同加工面的视觉差异；轴端的密封定位部位添加橡胶密封圈材质与红色标识嵌件，还原真实轴类零件的装配细节。结构设计上，该曲柄轴采用整体式锻造结构逻辑，曲柄臂与轴颈的过渡位置做了大圆角过渡处理，从建模层面还原应力分散的结构设计思路，避免应力集中导致的部件失效，轴端设计有螺纹锁紧结构与键槽传动结构，可实现与飞轮、传动齿轮的可靠连接，曲柄销部位的油道开孔也做了特征还原，体现润滑系统的结构设计考量。渲染阶段采用工作室光照环境，通过多光源打光突出金属零件的轮廓转折与曲面质感，背景采用渐变蓝色调突出金属部件的厚重质感，模型可直接用于结构教学、装配模拟、运动仿真等场景，能够直观展示单拐曲轴的动力传递原理与结构组成，帮助理解内燃机曲柄连杆机构将活塞往复运动转化为旋转运动的核心结构逻辑。
