塑料快装绳扣三维结构设计作品

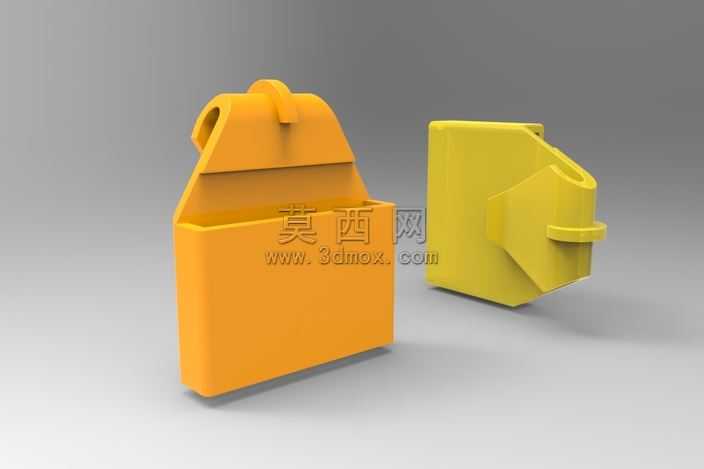

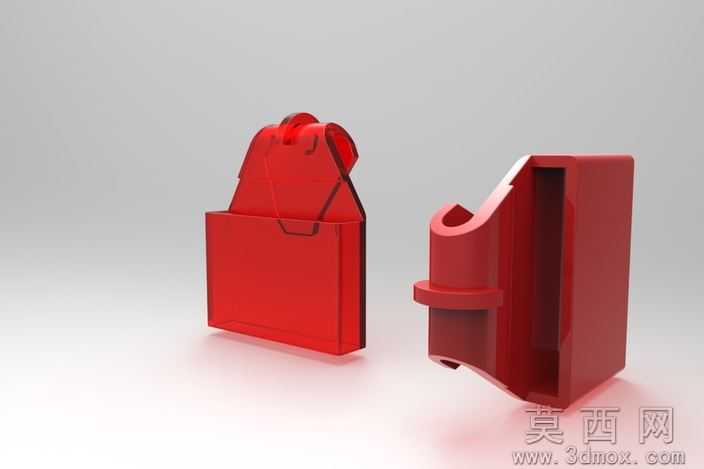

本作品为塑料材质快装绳扣的三维建模设计，整体采用对称式配对结构设计，分为公扣与母扣两个独立部件，建模过程中严格遵循国标五金件尺寸规范，先在草图阶段绘制两个部件的截面轮廓，通过拉伸、切除、拔模等基础特征完成主体基体构建，针对绳扣的穿绳孔位做了圆角过渡处理，避免使用过程中锐边磨损绳索，公扣侧设置了带导向斜角的弹性卡接凸台，母扣侧对应设计了内凹卡槽与限位挡边，装配时可通过弹性形变实现快速卡合锁定，无需额外辅助连接件即可完成绳索的束紧固定。建模阶段对两个配合部件的公差做了合理预留，卡接位置的配合间隙控制在0.1mm以内，既保证装配顺畅无卡滞，又能避免锁定后出现松脱晃动的问题。材质渲染阶段选用工程聚丙烯材质参数，调整漫反射、粗糙度与高光参数还原塑料件的哑光质感，场景采用柔和的三点布光方案，主光从侧上方投射突出部件的立体轮廓，辅光补亮暗部避免细节丢失，背景选用浅灰色中性背景突出扣件本身的结构特征。设计过程中充分考虑绳扣的实际使用场景，整体外壳做了全周圆角处理，无外露尖锐棱角，握持与操作时手感顺滑，穿绳槽的深度与宽度经过反复调整，可适配不同直径的编织绳、尼龙绳使用，卡接结构经过受力模拟验证，可承受常规束紧状态下的拉力载荷，不会出现断裂或脱扣问题，母扣外侧的环形凸筋既可以增强部件的结构强度，避免注塑成型后出现缩水变形，也能作为操作时的受力位，方便使用者按压解锁拆分扣件。两个部件的结构均适合注塑模具开模生产，无倒扣、薄钢等不利于量产的结构设计，拔模角度统一设置为1.5度，可直接用于后续的模具开发与实物打样，模型完成后经过干涉检查，公扣与母扣在装配全行程中无结构干涉，配合行程符合快拆扣件的操作逻辑，解锁时仅需按压公扣侧的弹性位即可快速分离，操作便捷省力。
