热中子反应堆MgH2结构三维设计作品

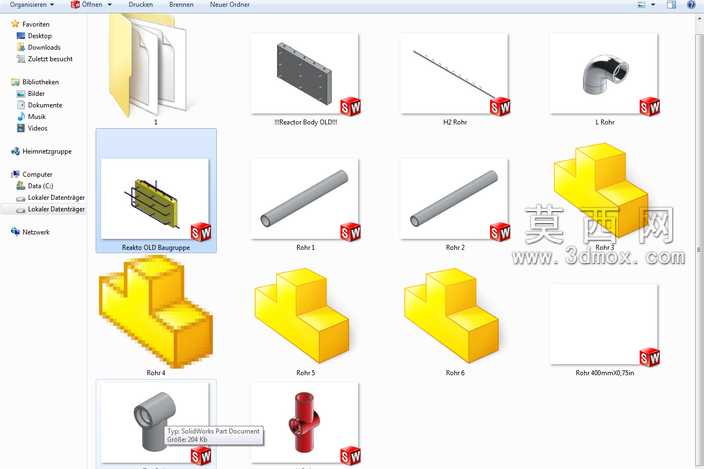

本作品为热中子反应堆MgH2相关结构的三维建模设计，采用SolidWorks完成全流程参数化建模工作，整体建模过程遵循机械结构设计的规范逻辑，针对热中子反应堆的基础结构组件进行了还原式设计。建模初期先梳理热中子反应堆的基础组成逻辑，明确本次设计为概念性结构设计，未设置实际工作段的功能结构，重点还原堆体配套的管道、连接构件、基础堆块等核心组件的外形与装配关系。建模过程中针对不同构件采用差异化的建模思路：对于规则的管道类构件，采用草图绘制截面后沿路径扫描的方式生成实体，精准控制管道的管径、长度参数，保证不同规格管道的尺寸区分度；对于堆体的块状基础结构，采用凸台拉伸、倒角、圆角等基础特征组合建模，还原块状构件的阶梯式外形结构，通过不同尺寸的凸台堆叠形成错落的堆块形态，匹配热中子反应堆慢化层相关结构的外形特征；对于弯管、异形接头类构件，采用多截面放样、扫描加引导线的方式完成建模，保证弯管的弧度自然流畅，接头处的连接结构与管道主体实现无缝衔接，装配时可直接完成配合约束。材质与渲染环节，针对不同构件匹配对应的视觉材质：金属管道类构件赋予哑光银灰色金属材质，调整材质的粗糙度、反射率参数，还原金属构件的哑光金属质感；堆体块状构件赋予亮黄色实体材质，通过调整材质的明暗层次突出块体的立体结构，区分不同层级的堆块组件；文件夹类的参考文件标识采用半透明塑料材质，还原资源管理器内文件图标的视觉效果。装配环节采用自下而上的装配逻辑，先完成单个零件的建模与尺寸校验，再按照实际结构的装配关系依次插入零件，通过同轴心、重合、平行等配合约束完成整体装配，保证各构件之间的位置关系准确，管道与接头、堆块与堆块之间无错位、干涉问题。本次设计为首次尝试的热中子反应堆概念结构设计，重点梳理了反应堆配套管道、基础堆块的结构组成，虽未设置实际工作段的功能结构，但完整还原了相关组件的外形特征与装配逻辑，可作为核设备概念结构设计的参考模型，帮助理解热中子反应堆外围配套构件的基础形态与布局方式。
