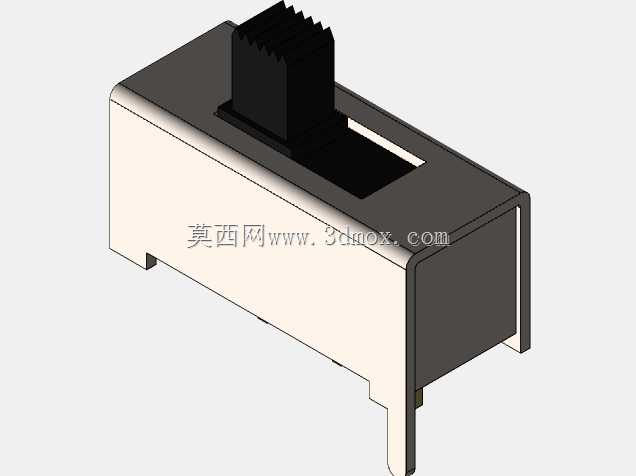

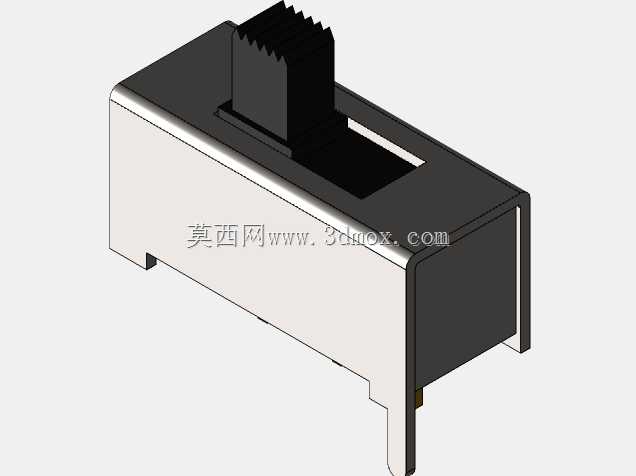

这款垂直安装的两位滑动开关,在消费电子、小型工控板卡、便携检测设备的电路通断与通路切换场景中应用十分普遍,常被用于电源档位切换、信号通路选择、功能模式跳转等基础电路控制环节,相比同规格的拨动开关,滑动式的操作行程更短,拨动手感反馈清晰,误触概率更低,适合安装在操作空间紧凑、需要频繁切换档位的手持类设备内部。从结构设计逻辑来看,这款开关采用单极双掷的极掷配置,也就是业内常说的SPDT规格,单执行器驱动内部动触点完成两个静触点之间的导通切换,能够实现单路输入信号在两个输出通路之间的无间断跳转,完全满足两位控制的基础电路需求。

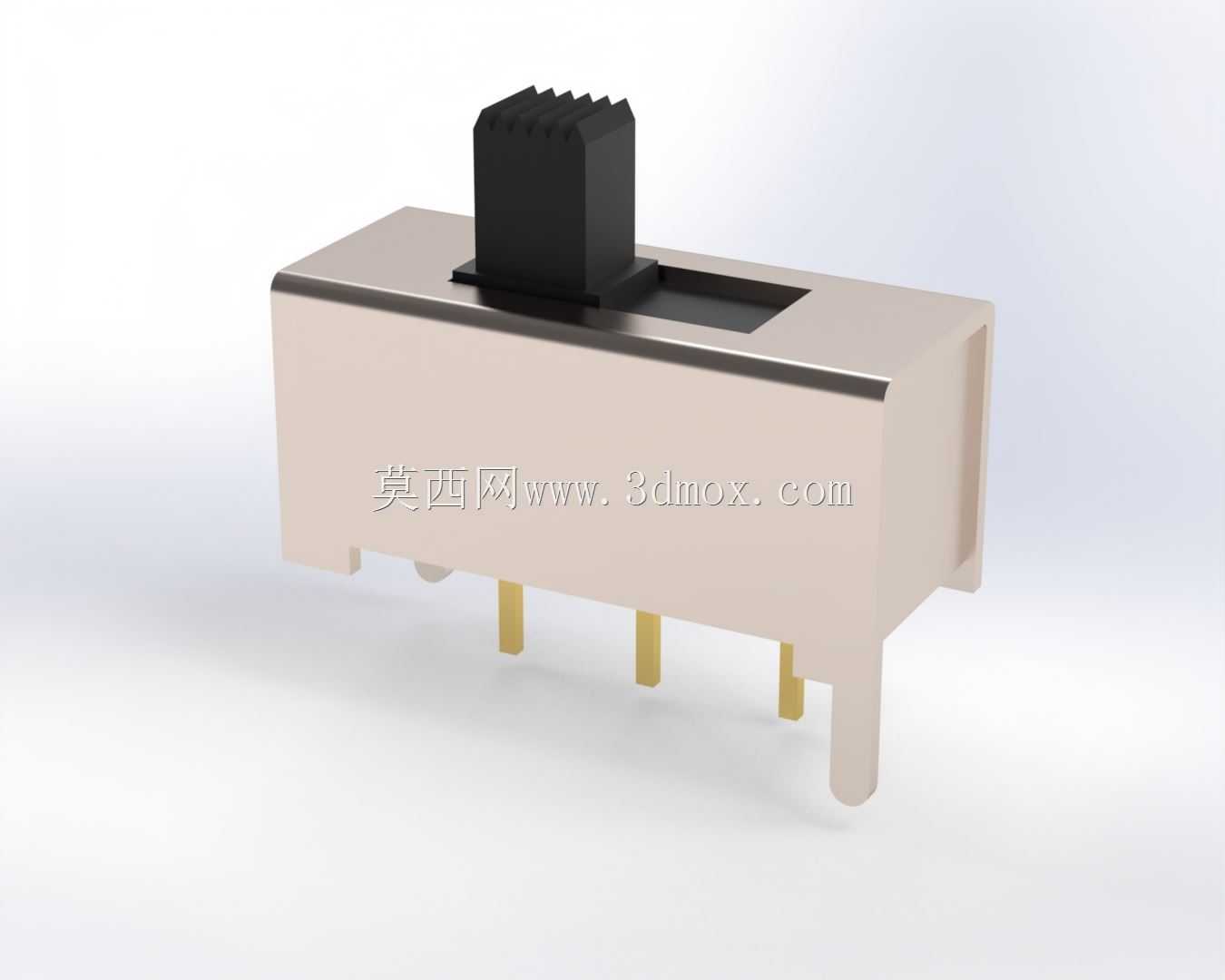

开关本体采用直插式引脚布局,三个引脚沿本体长度方向等距排布,引脚伸出长度适配常规1.6mm厚度的PCB板波峰焊工艺要求,焊接后引脚露出板面的长度控制在0.8-1.2mm区间,既保证焊锡浸润的充分性,也不会出现引脚过长触碰板上其他元件的问题。外壳部分采用阻燃PBT材质注塑成型,表面做哑光磨砂处理,既具备足够的绝缘耐压性能,也能在批量组装过程中减少外壳表面的划痕产生,外壳侧边设置的定位凸柱,能够在PCB贴片或插件安装时卡入板上对应的定位孔,避免焊接过程中开关本体出现偏移,保证拨柄的操作位置与设备外壳上的开孔精准对位。
拨柄部分采用加高的垂直式设计,拨柄顶部做防滑齿槽结构,操作者用指尖拨动时能够获得足够的摩擦力,不会出现打滑情况,拨柄的滑动行程控制在2mm区间,滑动过程中内部触点的接触压力保持在0.3N以上,能够保证在振动环境下触点不会出现瞬断问题,接触电阻稳定控制在20mΩ以内,满足小信号电路的传输要求。在安装边界设计上,开关本体的总宽度控制在8mm以内,本体高度不含引脚为6mm,拨柄抬升后的总高度为12mm,在设备内部布局时,只需要在PCB上方预留13mm的垂直空间,在拨柄滑动方向预留3mm的水平活动余量即可完成安装,不会占用过多的板上布局空间,对于空间寸土寸金的便携类电子设备来说,这种紧凑的尺寸设计能够大幅降低结构布局的难度。
内部触点部分采用铜合金基材镀银处理,既保证了良好的导电性能,也能减少长期使用后的触点氧化问题,开关的机械寿命能够达到10000次以上的拨动循环,完全满足常规消费电子3-5年的使用周期要求。在结构建模过程中,需要重点关注拨柄与外壳滑槽的配合间隙,单边间隙控制在0.1mm左右,既保证拨柄滑动顺畅无卡滞,也不会出现间隙过大导致拨柄晃动的问题;引脚与外壳注塑结合的位置需要做密封台阶设计,避免波峰焊过程中焊锡顺着引脚缝隙渗入开关内部,造成触点短路失效。另外,开关底部与PCB板面贴合的平面需要保证平面度控制在0.05mm以内,焊接时能够与板面完全贴合,不会出现一侧翘起导致的虚焊问题。在实际选型应用中,这款开关的额定负载为30V DC/0.5A,仅适用于小信号控制回路,不能直接用于主电源回路的大电流通断,在结构设计时需要根据设备的外壳厚度调整拨柄的伸出长度,保证拨柄突出外壳表面1.5-2mm即可,过长容易在设备跌落时受到撞击导致拨柄断裂,过短则会造成操作不便,难以准确拨动档位。
