斜躺式人力三轮代步车结构设计

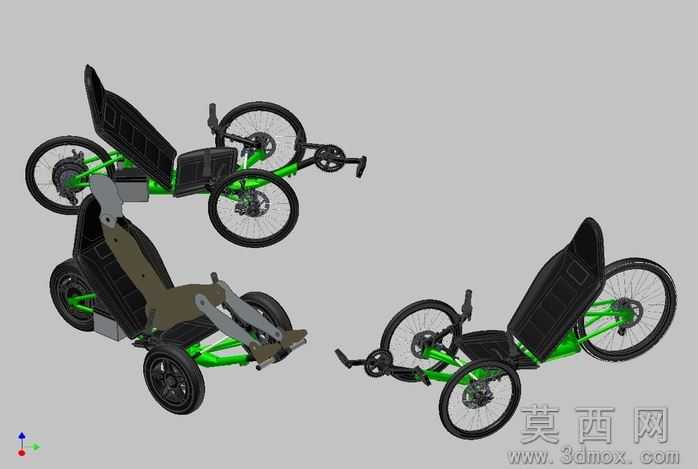

本作品为斜躺式人力三轮代步车的三维设计模型，建模过程中严格遵循人机工程学设计逻辑，先通过基准面搭建确定整车的核心尺寸框架，以半躺式骑行姿态为核心基准，定位座椅靠背倾角、脚踏曲柄位置、后轮轮距与前轮转向轴线的相对位置，确保骑行过程中人体腰背能够获得充分支撑，降低长时间骑行的腰背疲劳感。建模阶段对整车结构进行分层拆解，首先完成车架主体的曲面与实体混合建模，车架主支撑结构采用高刚度管材形态设计，预留电池安装位、传动机构安装位与座椅固定接口，兼顾纯人力骑行与助力改装的拓展空间。其次完成行走系统的细节建模，两个后轮集成花鼓传动结构，前轮负责转向与导向，轮胎部分还原真实的胎纹结构与轮毂辐条形态，轮组与车架的连接位置还原轴承安装位与紧固件结构，确保轮组转动的结构逻辑符合真实机械原理。座椅部分采用一体化曲面建模，模拟高靠背 ergonomic 支撑形态，表面做防滑纹理处理，座椅底部设计角度调节机构，可适配不同身高使用者的骑行姿态需求。传动部分还原脚踏曲柄、牙盘、链条传动的完整结构，曲柄长度符合人力骑行的发力角度，脚踏表面做防滑齿纹设计，提升踩踏过程中的摩擦力。渲染阶段采用写实材质方案，车架部分赋予亮绿色金属烤漆材质，还原金属管材的漆面光泽与轻微反光特性，座椅部分赋予哑光黑色耐磨皮革材质，表现出皮革的细腻纹理与哑光质感，轮胎部分赋予黑色橡胶材质，还原橡胶的哑光粗糙质感与胎纹的凹凸细节，金属传动部件赋予拉丝钢材质，表现金属加工后的冷硬质感。设计过程中重点优化了整车的重心布局，将座椅位置设置在前后轮之间的低重心区域，大幅提升三轮结构的行驶稳定性，避免转向过程中发生侧翻风险，同时对转向机构的转动角度做限位设计，确保转向操作的流畅性与安全性，整体结构无冗余设计，各部件之间的装配间隙合理，可直接用于结构验证、3D打印样件制作或改装方案参考。
