Arduino开发板卡扣式塑料防护机箱结构

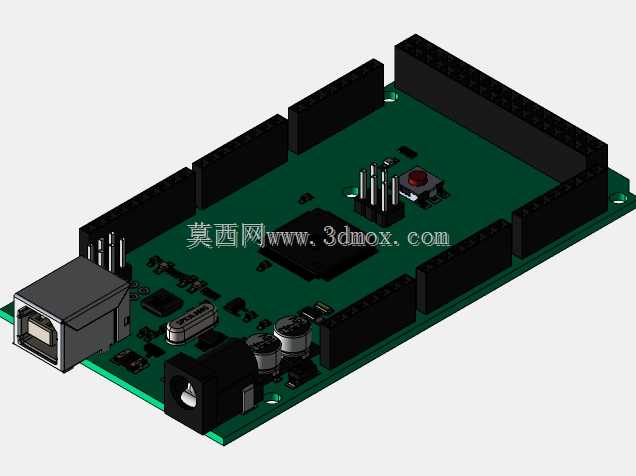

　　这款卡扣式塑料机箱是面向开源硬件开发场景设计的Arduino控制板防护承载结构，日常在教学实验台、小型自动化设备控制端、创客项目原型机、嵌入式开发测试工位中都能见到这类壳体的应用，它的核心作用是为裸露的Arduino控制板提供物理防护，避免开发过程中引脚误碰短路、外界灰尘堆积、桌面杂物剐蹭造成的板卡损坏，同时规整板卡外接的接线，让原型设备的外观更规整，也方便将控制模块整体固定到各类设备机架上。

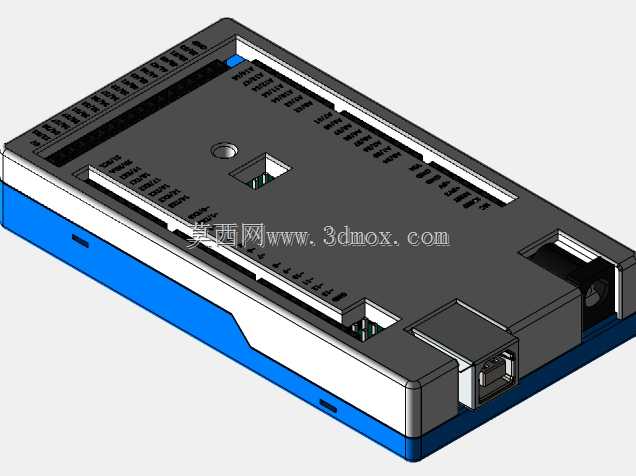

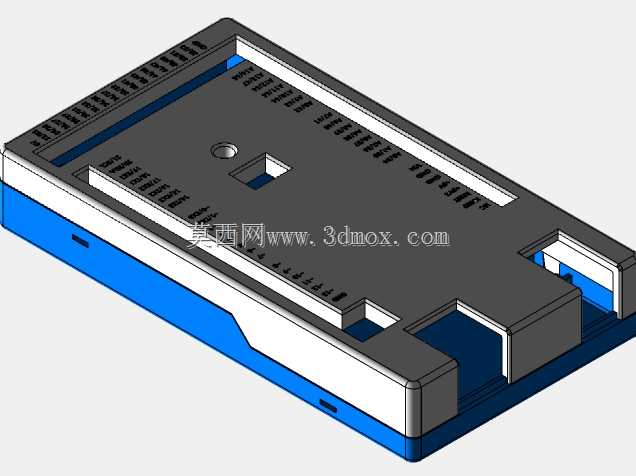

　　从结构设计思路来看，这款壳体采用上下分体卡扣式装配逻辑，没有使用额外的螺丝紧固件，上下壳体通过边缘预设的卡扣结构实现扣合固定，装配时只需要对准卡位轻压即可完成组装，后期需要更换板卡、调整接线或者检修内部电路时，直接撬开卡扣就能拆开壳体，相比螺丝固定的结构拆装效率更高，也不会出现螺丝滑牙、丢失的问题，很适合需要频繁调整内部接线的开发场景。壳体的上盖预留了对应开发板USB接口、电源接口、外接引脚排座的开口位置，所有开口的尺寸公差控制在0.2mm以内，既不会因为开口过小导致接口插接受阻，也不会因为开口过大留下过多缝隙影响防护效果，上盖表面还做了细微的防滑纹理处理，日常拿取的时候不容易打滑。

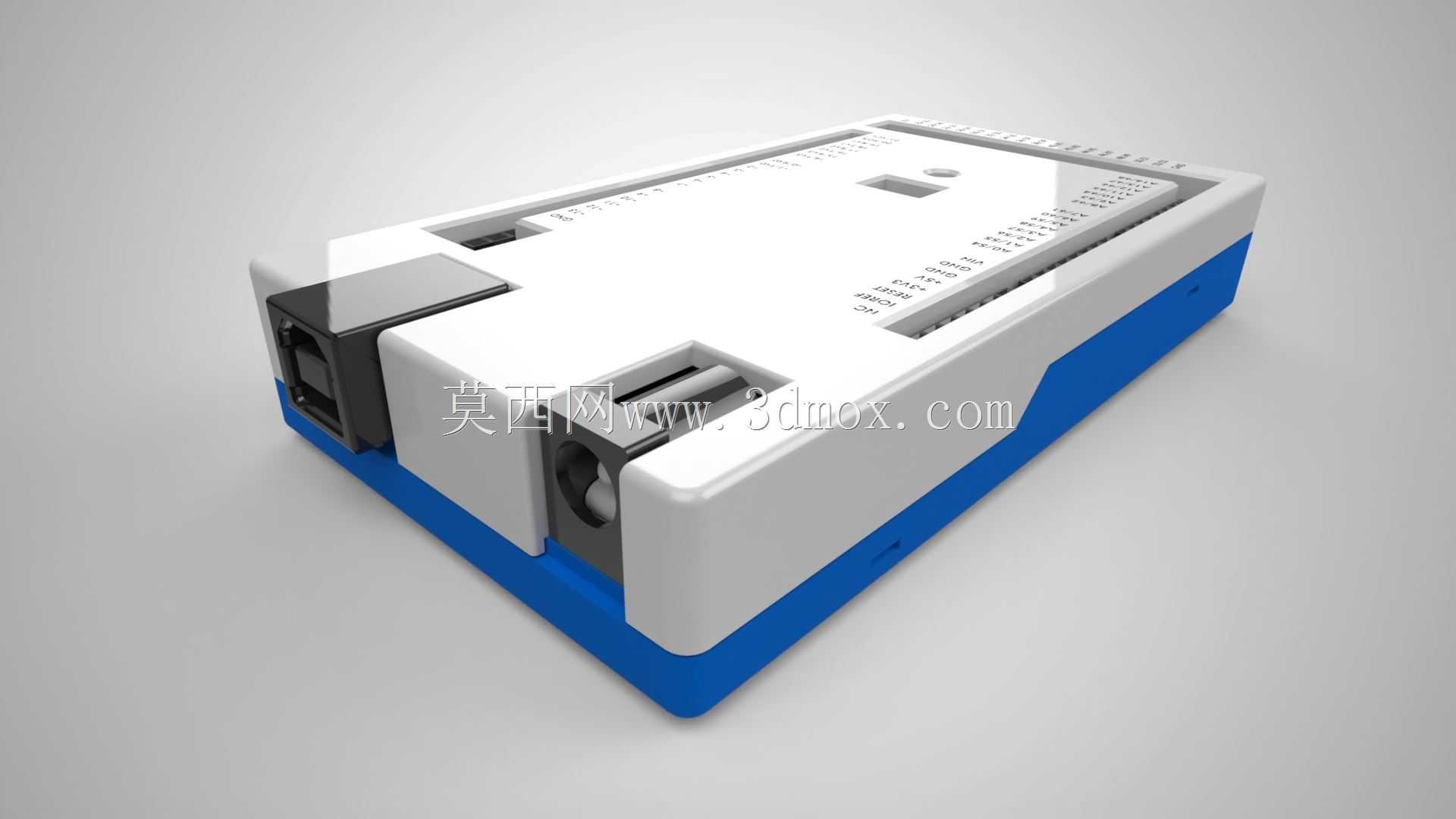

　　壳体的底座部分采用蓝色工程塑料材质，侧壁做了2mm的加厚处理，提升整体的抗冲击能力，即使从1米左右的桌面意外跌落，也能通过壳体的形变吸收冲击力，避免内部的开发板受震损坏。底座的四个边角都做了R3的圆角过渡，没有尖锐的棱角，避免安装或者拿取的时候划伤操作人员。底座内部预设了四个定位柱，对应Arduino开发板上的四个安装孔位，安装板卡的时候只需要将板卡对准定位柱放置即可，不需要额外打胶或者用螺丝固定，定位柱的高度比板卡表面高出1mm，扣合上盖之后上盖内侧的压筋会刚好压在板卡边缘，将板卡牢牢固定在壳体内，不会因为晃动出现移位。

　　在安装边界方面，这款机箱的整体外形尺寸适配标准尺寸的Arduino开发板，长度方向预留了3mm的余量，宽度方向预留2mm余量，高度方向预留了8mm的内部空间，除了容纳常规的Arduino控制板之外，还可以容纳叠加在板卡上的小型扩展盾板，不会出现扣不上盖的情况。壳体的背部预留了两个直径4mm的安装挂孔，可以配合M4的螺丝将整个机箱固定在设备面板、墙面或者型材机架上，挂孔采用葫芦孔设计，安装的时候只需要先将螺丝拧到固定面上，留出2mm的间隙，再将机箱挂孔对准螺丝卡入即可，不需要完全拧下螺丝就能完成拆装，后期维护的时候拆卸很方便。

　　壳体的材质选用ABS工程塑料，具备不错的绝缘性能，能够避免内部电路与外界金属部件接触造成短路，同时ABS材质的耐温范围在-20℃到80℃之间，能够覆盖常规实验室、工业车间的日常工作温度范围，不会因为日常设备运行产生的温度出现壳体变形的问题。壳体的所有边缘都做了0.5mm的倒角处理，没有飞边毛刺，注塑成型之后不需要额外做打磨处理就能直接使用。上下壳体的卡扣配合面做了0.1mm的过盈设计，扣合之后不会出现松动异响，接缝处的缝隙控制在0.15mm以内，能够阻挡大部分的日常灰尘进入壳体内部，减少板卡积灰造成的接触不良问题。

　　在实际使用场景中，这类机箱除了用于开发阶段的原型机防护之外，也可以用于小型量产的嵌入式控制设备外壳，不需要额外开模，直接搭配标准Arduino板卡就能组装成完整的控制模块，能够大幅缩短小型智能设备的开发周期，降低前期的开模成本。壳体侧面预留了接线引出的缺口，除了板卡自带的USB、电源接口之外，外接的传感器接线、执行器控制线都可以从侧面的缺口引出，缺口位置做了圆弧过渡，不会划伤线材的绝缘层，长时间使用也不会出现线材磨损短路的问题。
