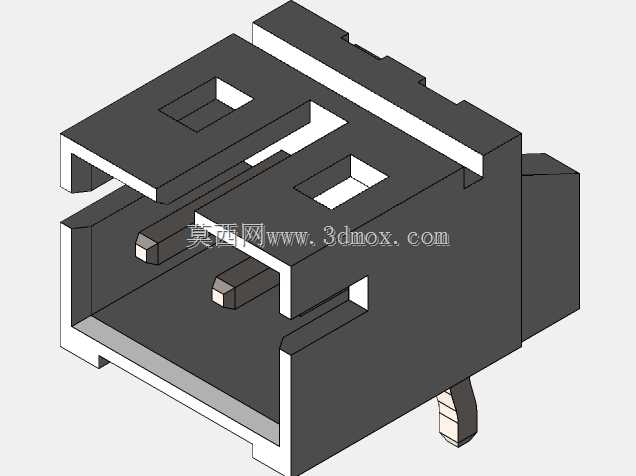

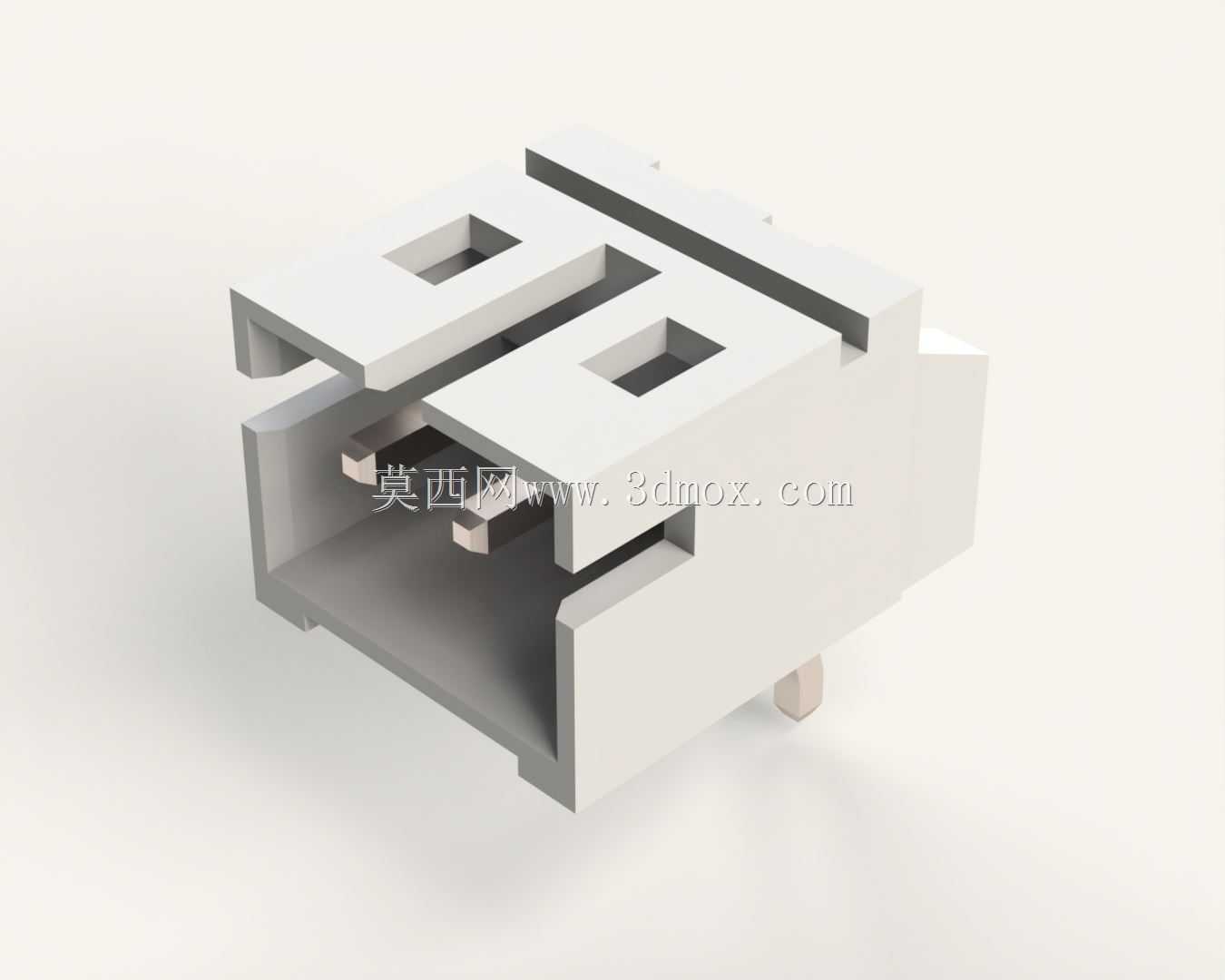

直角间距2mm两针晶片连接器结构

项目分类:变压器/电感器 发布时间:2025-02-02 ID:917190
  • 直角间距2mm两针晶片连接器结构
  • 直角间距2mm两针晶片连接器结构
  • 直角间距2mm两针晶片连接器结构

  在消费电子、小型工控板卡、嵌入式开发模块的板级电路搭建场景里,这类两针直角晶片连接器是板间功率、小信号传输的常用连接件,很多做小型电源模块、传感采集板的结构工程师在选型时,都会优先考虑这类小间距直角接插件,毕竟它不需要额外的转接结构,能直接实现PCB板垂直方向的电路对接,大幅压缩板卡堆叠的整体空间。从实际使用场景来看,这类连接器常被用在空间局促的板载连接位,比如小型开关电源的副边输出对接、嵌入式核心板与外设小板的信号连通、低功率传感模块的供电接入,相比直插式同规格连接器,直角出线的结构能让接线方向平行于PCB板面,避免导线垂直凸起占用设备内部的高度空间,对于做薄型化电子设备、小型化电源模块的结构设计来说,这一点的空间优势非常明显。

  从功能特性上看,这款2针晶片连接器采用2mm的标准针间距,属于行业内通用的小间距接插件规格,针脚采用导电性能优异的铜基材做基底,表面做镀锡处理,既能保证焊接时的上锡可靠性,也能降低长期使用过程中的接触电阻,避免大电流通过时出现接插件发热超标的问题。绝缘基座采用耐高温的工程塑料注塑成型,能够承受波峰焊、回流焊过程中的高温冲击,不会出现基座变形、针脚移位的焊接缺陷,同时绝缘材料的阻燃等级满足电子行业的常规阻燃要求,避免电路过载时接插件成为引火源。直角弯折的针脚设计,在焊接到PCB板面后,插接方向与板面平行,配套的对接端子插入后,导线可以顺着板面方向走线,不需要做大幅度的弯折,既减少了导线弯折带来的应力损伤,也能让设备内部的走线更加规整,减少线束杂乱带来的组装干扰。

  在设计思路上,这款连接器的结构做了针对性的优化,首先是基座的导向槽设计,对接端做了内凹的导向限位结构,配套插头插入时可以顺着导向槽滑入,不会出现针脚错位顶弯的问题,对于产线批量组装来说,这种防呆导向结构能大幅降低组装时的插件不良率,减少因为针脚歪折导致的返修成本。其次是基座的固定卡扣结构,连接器本体两侧设计了嵌入式的卡扣位,焊接到PCB上之后,除了针脚的焊盘固定之外,卡扣可以卡在PCB对应的开孔里,提升连接器的整体抗拉力,避免插拔对接时因为用力过大导致连接器从PCB板上脱落。针脚的伸出长度做了精准控制,既保证穿过PCB焊盘后有足够的上锡长度,也不会因为针脚过长导致焊盘背面的针脚凸起过高,影响板卡背面的元件布局或者外壳装配。

  从外形尺寸与安装边界来看,这款连接器的整体宽度刚好匹配2针2mm间距的尺寸要求,基座的高度控制在较低的范围,安装到PCB板之后,基座顶面距离板面的高度不会占用过多的垂直空间,对于内部空间高度有限的薄型设备来说,这个尺寸边界可以让结构工程师在做外壳设计时,不需要为接插件预留过多的高度余量。安装时需要在PCB上对应位置开设两个针脚过孔,同时在两侧对应位置开卡扣固定孔,过孔的孔径按照针脚直径做常规匹配即可,焊接后的焊盘环宽满足常规载流要求,2针的规格可以满足最高数安的电流传输需求,足够覆盖小功率信号传输、低压供电的使用场景。插接端的插拔力做了合理的调校,既不会因为插拔力过松导致接触不良、使用过程中意外脱落,也不会因为插拔力过大导致组装时插拔困难,甚至损坏PCB焊盘。在实际建模过程中,需要重点关注针脚的弯折角度公差、基座内部针脚的固定位置精度,这些尺寸直接影响到对接时的同轴度,如果尺寸偏差过大,就会出现对接插头插不进去、针脚接触不良的问题,同时基座的外壁厚度也要做合理控制,既要保证注塑成型时的结构强度,也不能因为壁厚过大导致整体尺寸超差,影响相邻元件的布局空间。
