聚氯乙烯多接口分流排管三维结构设计

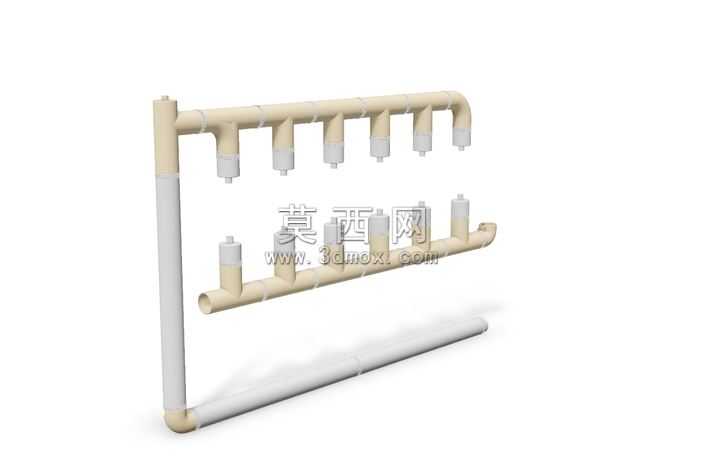

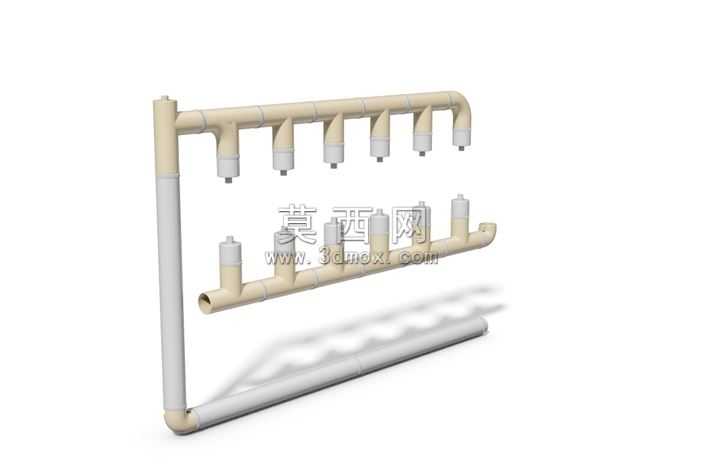

本作品为聚氯乙烯材质的多接口分流排管三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循实际给排水管路的工程设计规范开展结构搭建。建模初始阶段首先梳理管路的整体走向逻辑，确定主立管与水平横管的垂直连接关系，明确上下两层水平支管的排布间距，所有管路的管径参数统一设定为Φ90，管壁厚度严格按照5毫米的工程常用标准进行参数化设定，确保每一段管体的尺寸精度符合实际生产加工的公差要求。管体连接部位的建模重点处理弯头、三通等管件的衔接结构，对接口处的拼接缝隙做了精细化的倒角处理，避免模型出现尖锐破面，同时还原了聚氯乙烯管材粘接接口的贴合形态，让管路整体的连接逻辑更贴合实际安装场景。材质渲染阶段针对聚氯乙烯材料的物理特性调整材质参数，主立管采用浅灰色哑光塑料材质，还原硬质聚氯乙烯管材的半哑光质感，横管与支管采用米白色硬质塑料材质，通过细微的粗糙度参数差异区分不同管段的材质表现，同时在管体表面添加极细微的材质肌理，避免渲染效果出现过度光滑的塑料感，让材质表现更贴近真实管材的视觉特征。结构设计上采用上下双层分流的布局形式，上层横管设置六个等距排布的下接支管接口，下层横管设置六个对应排布的上接支管接口，主立管底部设置90度弯头连接横向延伸管段，整体形成完整的多通路分流结构，可实现单路进水、多路分流的管路输送功能，所有支管接口的位置均做了同轴度校准，确保接口与对应外接管路的对接精度。渲染阶段采用柔和的漫反射光照环境，添加柔和的地面投影效果，清晰呈现管路的空间层次结构，同时对管体的边缘做了细微的高光处理，突出硬质管材的轮廓感，让整个管路组件的三维结构能够直观清晰地展示，可用于管路布局演示、安装教学参考以及相关给排水系统的方案设计辅助使用。
