立式手动快速夹肘夹紧工装结构设计

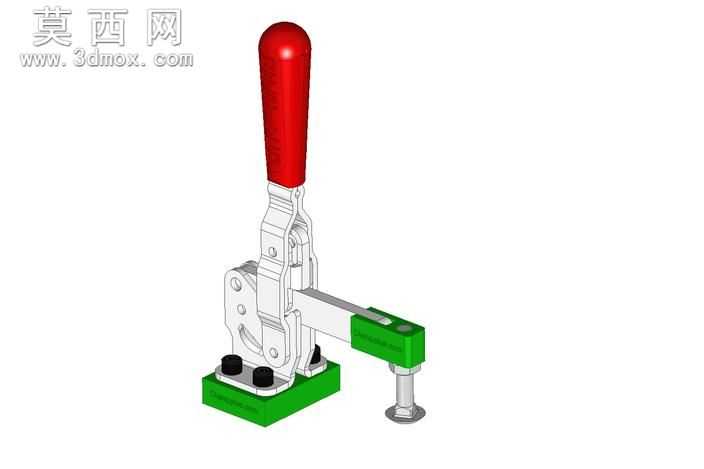

本作品为立式手动快速肘夹的三维结构设计，建模过程中严格遵循快速夹具的实际传动逻辑与装配关系，完整还原了肘夹从操作端到执行压紧端的全部零部件结构。建模阶段首先完成基准底座的搭建，底座作为整个夹具的安装承载基础，设计有两处定位安装孔与防滑支撑垫结构，保证夹具安装后的稳定性，建模时对底座的安装孔位公差、支撑垫的嵌装槽结构做了精准还原，确保各部件装配无干涉。操作手柄部分采用符合人体工学的长柄造型，表面做防滑握持结构设计，建模时通过曲面放样完成手柄的弧度过渡，还原了手柄握持区域的圆润触感结构，手柄与连杆机构的铰接孔位做了同轴度约束，保证操作时的转动顺滑度。核心的肘节连杆机构是整个夹具的设计核心，建模时严格按照肘夹的死点锁紧原理搭建连杆传动关系，各铰接销轴与连杆孔采用间隙配合约束，当手柄下压至锁紧位置时，连杆机构越过机械死点，实现无需额外外力即可保持稳定压紧状态的功能，建模过程中对各连杆的厚度、铰接点的位置做了参数化设定，可根据实际压紧力需求调整连杆力臂比例。压紧执行端设计有可调节压头结构，压杆带有螺纹调节段，可根据被夹持工件的厚度调整压紧行程，压头端部采用软质接触垫设计，避免压紧过程中刮伤工件表面，建模时还原了压杆的螺纹结构、调节锁紧螺母的配合结构，以及压头与压杆的铰接连接，保证压头可自适应贴合工件表面。材质渲染阶段，操作手柄采用红色哑光橡塑材质，还原真实手柄的防滑握持质感；金属结构件采用银灰色金属喷漆材质，区分不同加工面的质感差异，底座与压头接触块采用绿色硬质氧化金属材质，清晰区分功能部件；铰接销轴、调节螺母等标准件采用镀锌亮面金属材质，还原标准五金件的外观特征。整体装配过程中添加了符合实际运动逻辑的配合约束，可完整模拟手柄抬起、下压的完整操作过程，直观展示夹具松开、锁紧的状态变化，清晰呈现肘节机构的死点锁紧原理，整个模型结构完整，各部件连接关系清晰，无多余冗余结构，可直接用于工装设计参考、夹具选型演示以及机械原理教学使用。
