10mm直插式多色发光二极管结构

　　在低压电控柜面板指示、小型消费电子状态提示、工业传感器信号输出、教学实验电路搭建这类场景里，直插式LED是出镜率极高的基础光电元器件，本次梳理的10mm规格直插发光管，是同封装尺寸里亮度适配范围最广的一类，区别于3mm、5mm小尺寸型号的弱光提示属性，10mm规格的发光面更大，在环境光较强的车间设备面板、户外简易指示装置上也能保证清晰的可视效果，不需要额外加装导光套来放大发光区域。

　　从实际选型的工程需求出发，这类直插LED的结构建模首先要卡准安装边界，引脚部分采用标准0.5mm线径的可焊性镀锡铜材，两根引脚的中心间距严格控制在2.54mm，刚好匹配通用万用板、PCB标准焊盘孔位的网格尺寸，不需要在画板时额外调整孔位偏移，插件作业时可以直接顺着孔位插入，波峰焊或者手工焊都能保证引脚不歪斜，不会出现因为引脚间距偏差导致的插件卡滞、虚焊问题。灯体部分的胶体总长度控制在15.5mm，其中椭球形发光头的长度为10mm，直径与规格标称一致为10mm，胶体尾部到引脚末端的总长度为38.5mm，这个尺寸预留了足够的引脚剪脚余量，在不同厚度的PCB、面板安装场景下，作业人员可以根据实际安装深度剪去多余引脚长度，不需要额外接长引脚就能适配1-10mm厚度的安装面板。

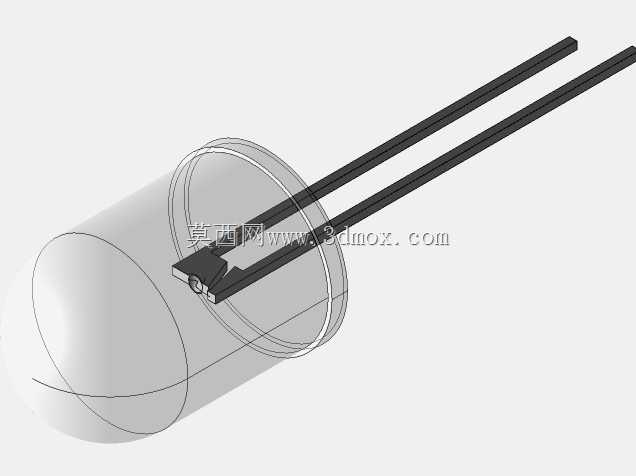

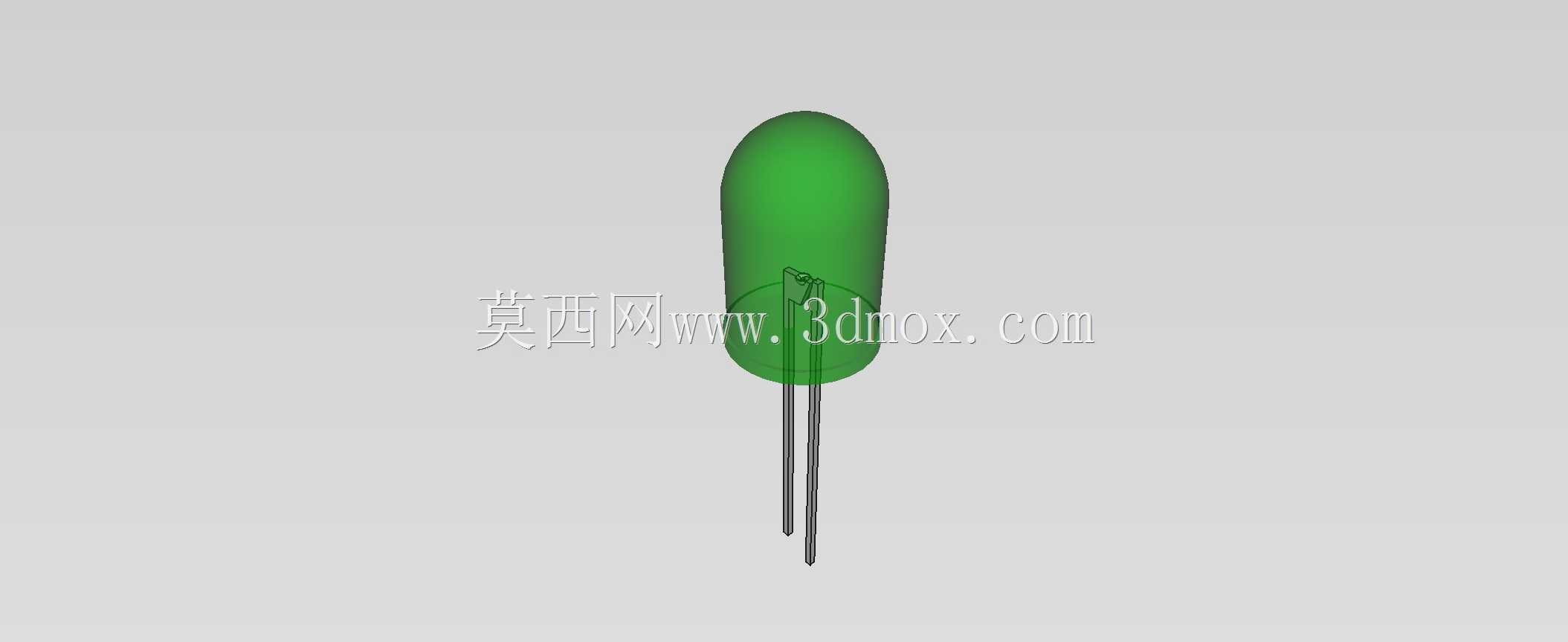

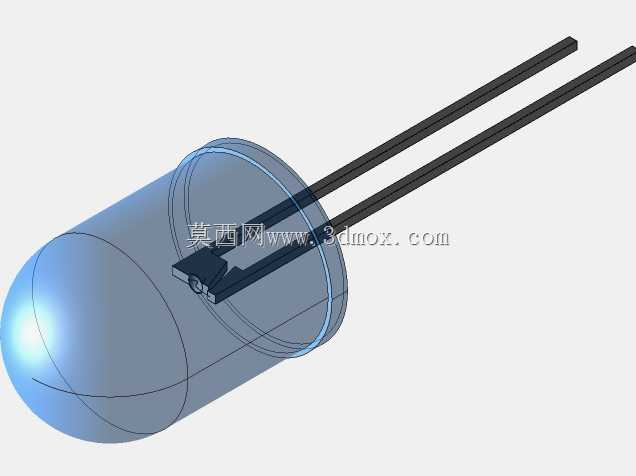

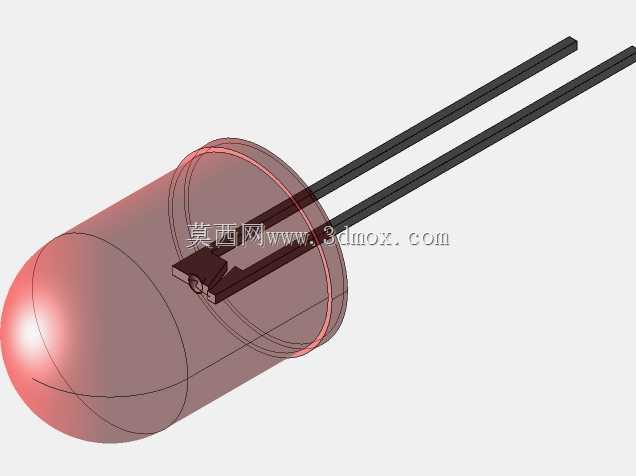

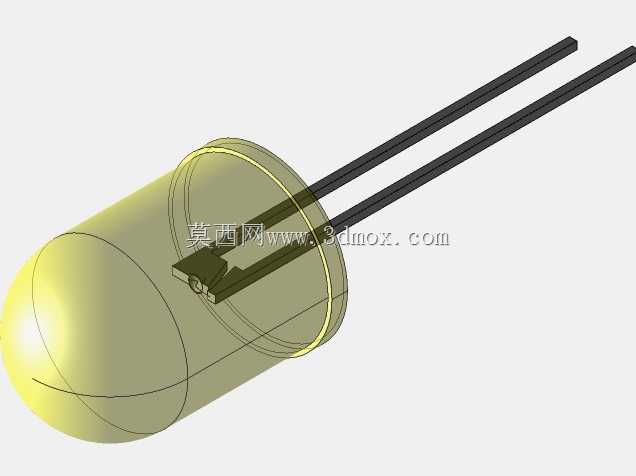

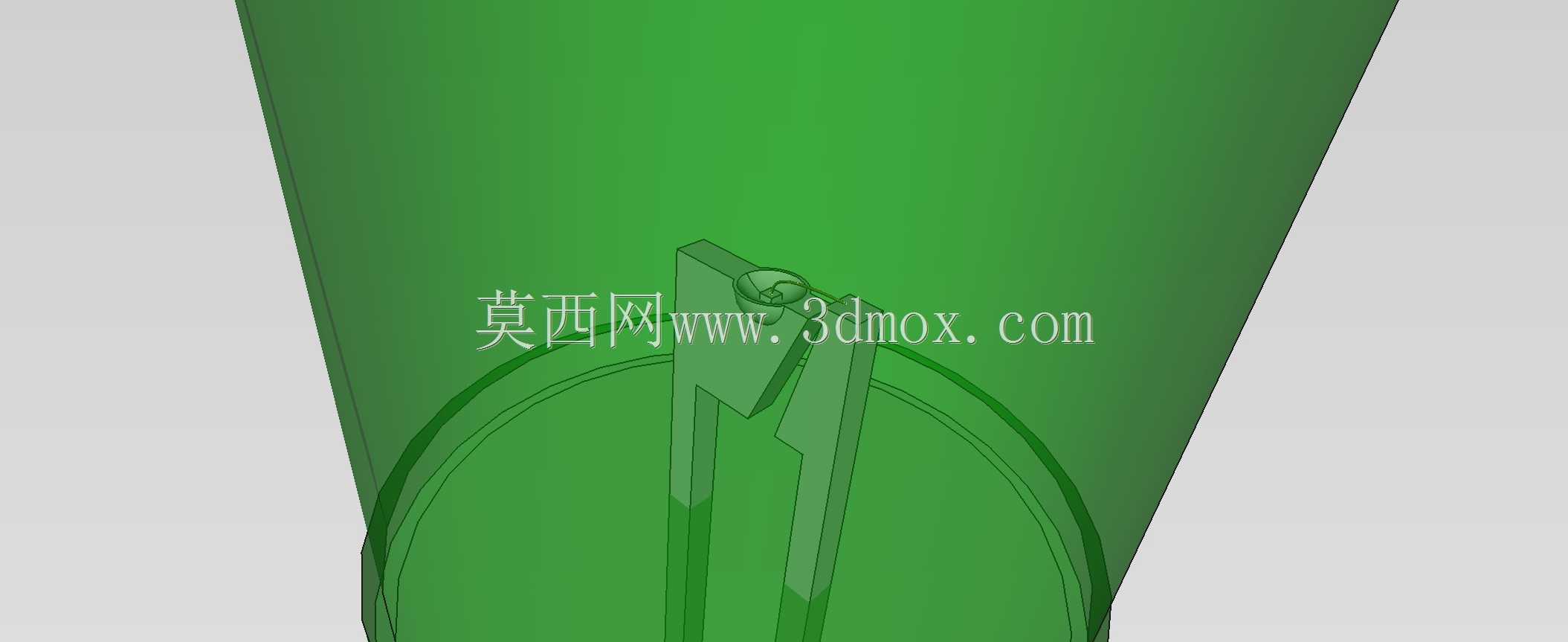

　　建模过程中，发光胶体部分按照实际封装的光学结构做了分层处理，外层是高透光的彩色环氧树脂层，绿、黄、红、蓝四种常规发光色的胶体透光率参数按照行业通用标准做了区分，内部的芯片支架、键合金线结构也做了还原，不是简单的实心椭球建模，能满足结构干涉检查、装配模拟的需求——很多新手建模时容易忽略胶体内部的支架凸起部分，在做面板沉孔安装设计时，会因为只算外轮廓尺寸导致沉孔深度不够，装配时胶体尾部顶到PCB表面，出现灯体歪斜、发光角度偏移的问题，本次建模把内部支架的凸起高度也做了1:1还原，在做装配仿真时可以直接测量安装间隙，不用反复打样调整沉孔参数。

　　从功能特性上看，这类10mm直插LED属于电流驱动型器件，常规工作电流在20mA以内，不同发光色的正向压降略有区别，建模时没有加入电路参数部分，只保留了纯结构维度的特征，方便结构工程师在做整机BOM配套、面板布局时直接调用，不需要再重新测绘尺寸。实际应用中，这类LED除了直接焊接在PCB上做板载指示，还可以搭配专用的灯座安装在设备面板上，灯座的卡扣尺寸刚好匹配10mm灯体的直径，建模时的外轮廓圆柱度公差控制在0.05mm以内，和标准灯座装配时不会出现过松脱落、过紧压裂胶体的问题。

　　设计思路上，没有做多余的外观修饰，完全按照量产器件的实际尺寸逆向建模，引脚部分做了轻微的拔模斜度还原，对应实际生产中引脚冲压成型的工艺特征，胶体部分的分模线位置也按照真实封装的合模位置做了细线标识，在做产品渲染、装配爆炸图的时候，能更贴近真实物料的外观效果，不会出现建模过于光滑失真的问题。对于做非标自动化设备的工程师来说，调用这个模型可以直接在装配体里排布指示灯的位置，提前确认发光面突出面板的高度，避免出现指示灯突出过多容易被磕碰、突出太少可视角度不足的问题；对于做电子教学教具的设计者来说，这个模型的尺寸完全匹配实际实验器材的参数，可以直接用于3D打印实验台的安装孔位设计，不用反复调整孔位大小。

　　很多工程师在选型时容易混淆不同尺寸直插LED的安装参数，10mm规格相比小尺寸型号，除了发光面更大，其引脚的机械强度也更高，在经常有震动的工业设备场景下，不会像小尺寸LED那样容易出现引脚震断、焊点松脱的问题，胶体本身的环氧树脂材料硬度较高，日常擦拭设备面板时也不会轻易刮花发光面，能保证长期使用后的指示清晰度。建模时特意把引脚的根部做了圆弧过渡处理，还原了实际封装中胶体包裹引脚根部的应力释放结构，这个细节很多简化模型都会忽略，而在做有限元震动分析时，这个过渡结构直接影响引脚应力集中的计算结果，如果模型里没有这个圆弧，分析出来的引脚易断位置会和实际情况有偏差，导致结构加固的位置选错。
