单双联拨盘电位器电子元件结构设计

　　在消费类电子、小型工控终端、便携检测设备的电路设计环节，板载可调电阻的选型往往直接影响整机的操作手感与长期可靠性，这类拨盘式电位器是很多手持设备、桌面小型控制模块里的常用元件，区别于传统立式旋转电位器，它的拨盘结构直接外露在设备壳体表面，用户无需额外加装旋钮，直接用手指拨动齿盘就能完成阻值调节，在空间紧凑的便携设备里能大幅节省结构安装空间。

　　从实际应用场景来看，单联3Pin规格的电位器多用于单回路信号调节场景，比如小型音频设备的音量调节、手持检测仪器的参数阈值微调、简易调光模块的亮度控制，这类场景只需要对单路信号进行阻值调整，三个引脚分别对应电阻体两端与滑动抽头，电路接线逻辑简单，板级布线时不需要预留过多走线空间。而双联5Pin规格的电位器则适用于需要同步调节两路信号的场景，比如立体声设备的双声道音量同步控制、双回路传感器的增益同步调整，其中公共引脚共用接地端，两路独立的滑动抽头分别对应两路信号回路，能保证两路调节的同步性，避免双声道失衡、双回路参数偏差的问题。

　　在产品功能特性上，这类拨盘电位器的核心结构是碳膜电阻体与金属滑动弹片的配合，拨盘转动时带动底部的滑动触点在碳膜层上滑动，实现连续的阻值变化。拨盘外圈做了均匀的齿状结构，手指拨动时能获得清晰的段落阻尼感，既不会因为阻尼过小导致调节时容易窜动，也不会因为阻尼过大造成操作费力，每一次拨动的行程对应的阻值变化线性度稳定，不会出现跳变、接触不良的问题。底部的引脚采用直插式设计，波峰焊时能牢固固定在PCB板上，引脚的位置度公差控制在±0.1mm以内，能适配常规的PCB板孔位设计，不需要额外做孔位修正。

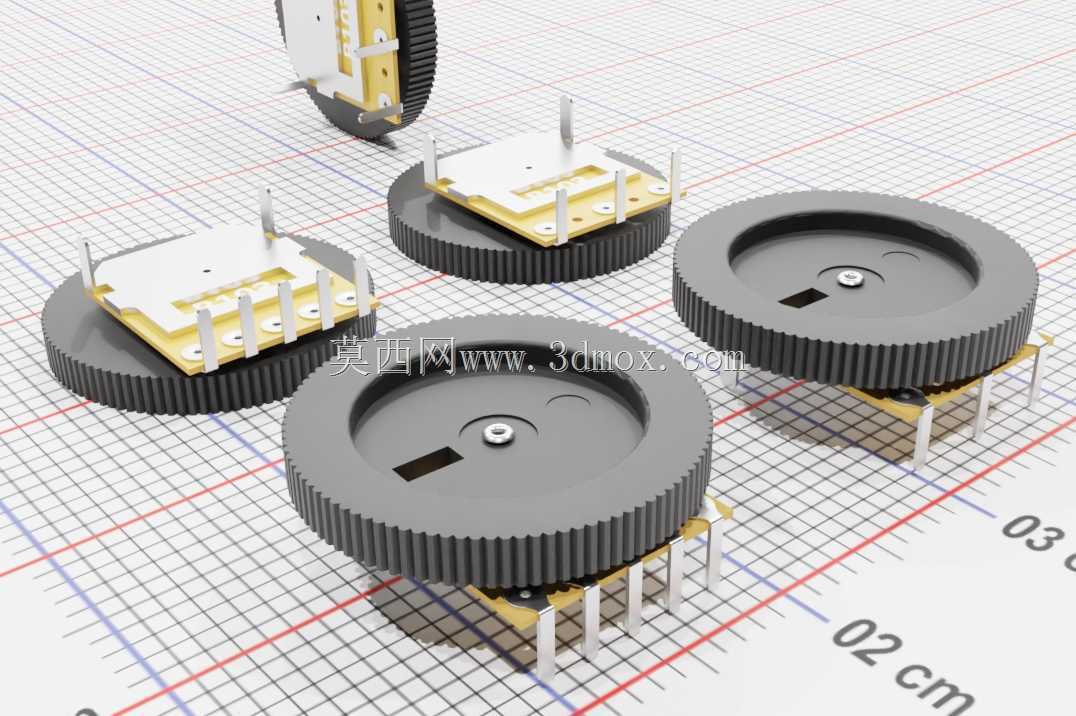

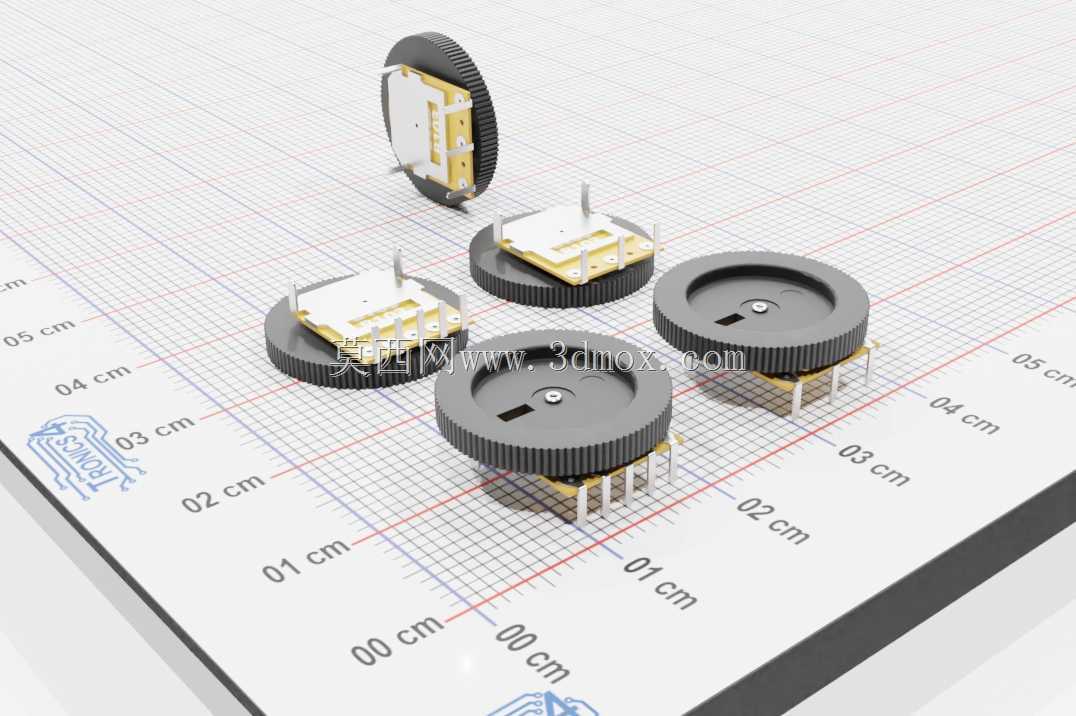

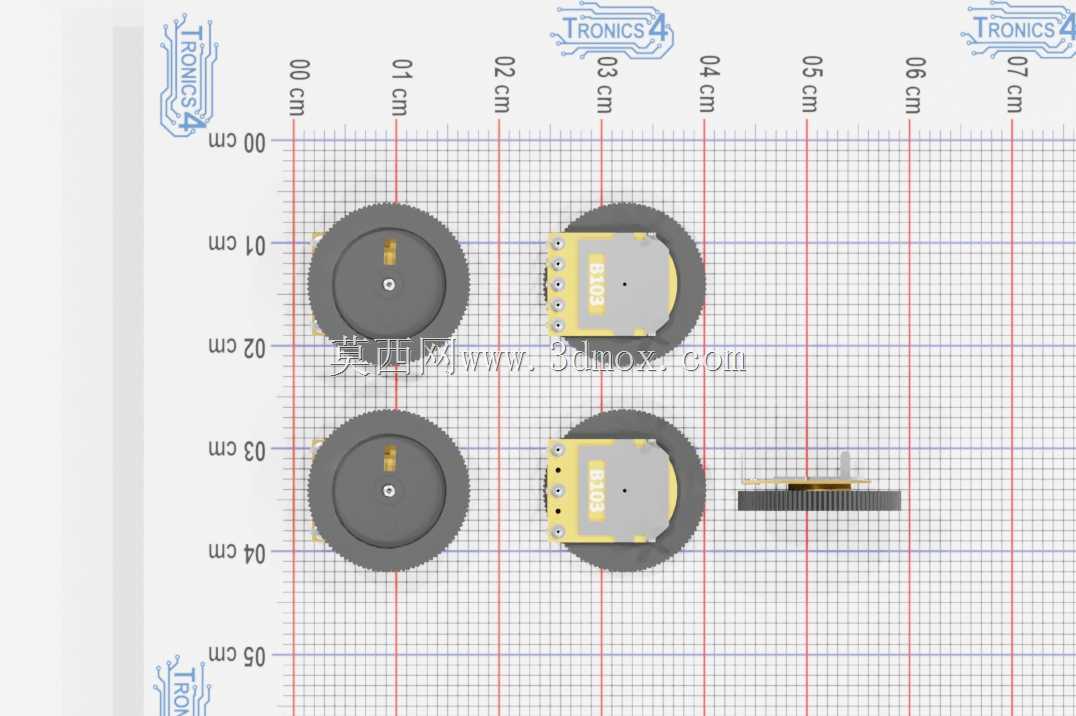

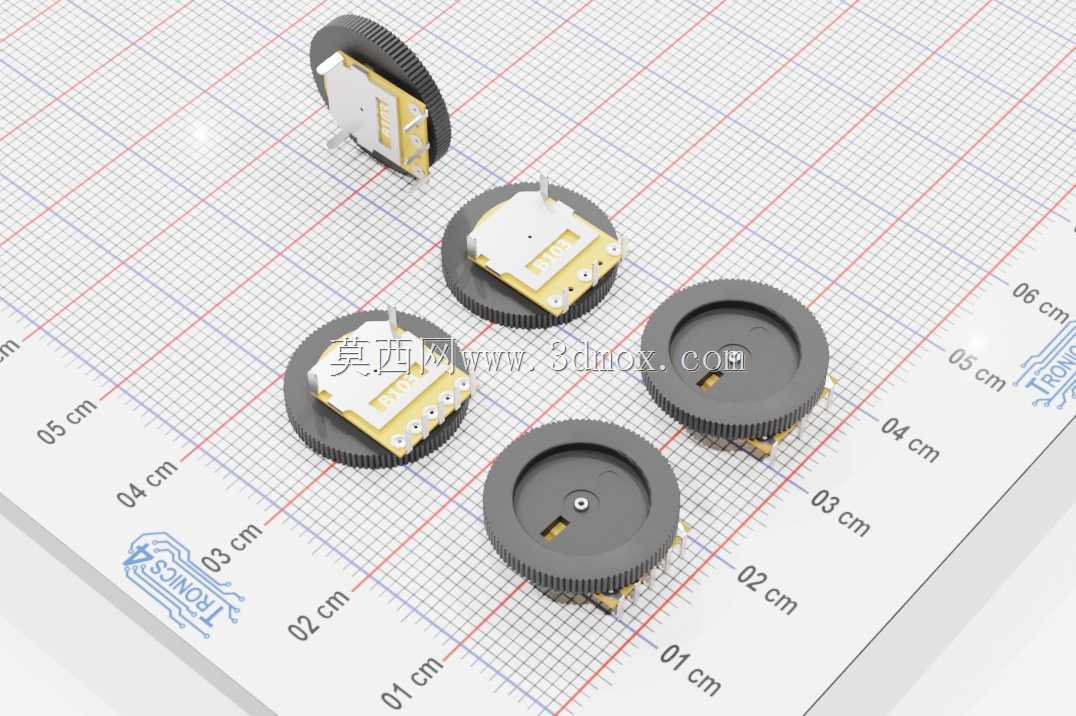

　　设计这类电位器的三维模型时，首先要明确安装边界的尺寸约束，单联与双联规格的主体长宽尺寸统一为16*2mm，这个尺寸是行业内通用的板载安装尺寸，能直接适配多数成熟电路方案的封装尺寸，不需要重新调整PCB布局。拨盘的直径设计要兼顾操作手感与空间占用，直径过大则会突出壳体过多，容易在设备存放时被误触，直径过小则手指拨动时接触面积不足，操作手感差，最终的拨盘直径经过多轮样机验证，刚好能满足成人手指指尖拨动的接触面积需求，同时拨盘突出主体的高度控制在合理范围，安装时只需要在设备壳体上开一个宽度匹配的窄槽，就能让拨盘部分外露，其余主体结构全部隐藏在壳体内部，兼顾外观整洁度与操作便利性。

　　在结构细节设计上，电位器的金属基座部分采用冲压成型工艺，厚度均匀，能为内部碳膜片提供足够的支撑强度，避免焊接时高温导致基座变形，影响内部触点的接触压力。引脚部分采用可焊性良好的合金材质，表面做镀锡处理，焊接时上锡速度快，不会出现虚焊、脱焊的问题。拨盘与内部转轴的配合采用过盈配合结构，转动时不会出现拨盘与转轴打滑的问题，长期使用后也不会出现空程偏差，保证调节精度的一致性。滑动弹片采用弹性优异的铜合金材质，经过热处理后具备稳定的弹性压力，长期反复拨动后仍能保持足够的接触压力，避免出现接触不良、阻值跳变的失效问题，正常使用场景下的机械寿命能满足数万次调节的需求，覆盖多数消费类电子与小型工控设备的全生命周期使用要求。

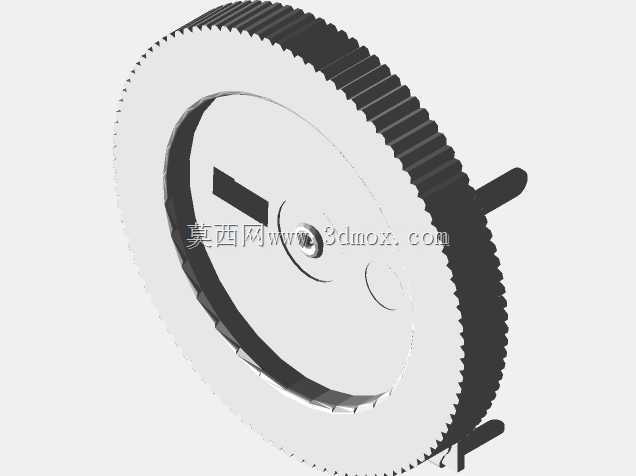

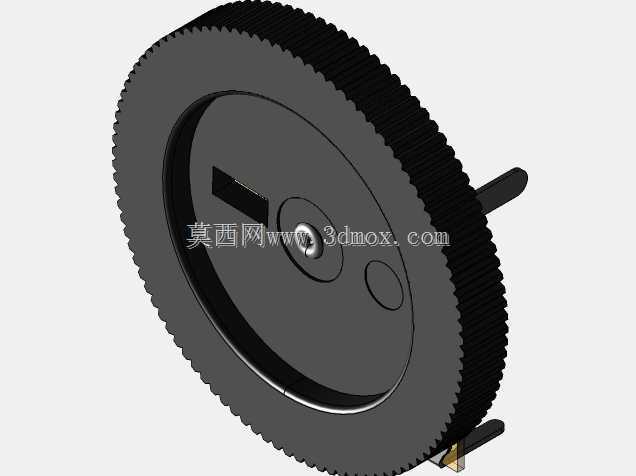

　　从结构选型的角度来看，这类电位器的安装定位依靠底部的两个塑料定位柱，在PCB板上对应位置设计两个匹配的定位孔，焊接前先将定位柱插入孔位，就能快速完成电位器的预固定，不需要额外的治具辅助定位，能大幅提升SMT或者手工焊接的装配效率。定位柱的直径与PCB孔位采用间隙配合，既能顺利插入，又不会出现过大的晃动量，保证焊接后引脚与焊盘的对齐精度，避免引脚偏斜导致的焊接缺陷。在三维建模过程中，需要重点还原拨盘的齿形细节、引脚的位置度、定位柱的尺寸，以及主体基座与拨盘的装配间隙，保证模型导入装配环境后，能直接进行壳体开孔位置的干涉检查，提前发现拨盘与壳体间隙过小、转动时剐蹭壳体的问题，减少后续样机试做时的结构修改次数。

　　实际电路装配时，这类电位器的焊接温度需要控制在常规波峰焊的温度区间内，模型设计时也考虑了塑料部分的耐温性能，基座与拨盘采用的塑料材质能承受焊接时的短暂高温，不会出现融化变形的问题。对于结构设计工程师来说，选用这类成熟规格的电位器时，准确的三维模型能直接用于整机的结构堆叠设计，不需要反复测绘实物尺寸，就能提前完成壳体开槽、PCB布局的协同设计，缩短产品的开发周期。在进行人机交互部分的结构验证时，还可以通过模型模拟拨盘的转动行程，确认拨盘转动到极限位置时不会与周边的其他元件发生干涉，保证调节行程的完整性，不会因为结构干涉导致电位器无法调节到最大或最小阻值。
