卧式带安装耳拨动式微型滑动开关结构

　　这类微型滑动开关常被用在小型消费电子、便携检测设备、低压控制回路里做通断或者档位切换，日常接触的手持测温仪、小型音频播放器、简易工控手持操作盒的功能切换位，很多都用同结构的滑动开关做回路切换，相比轻触开关它有明确的档位保持力，不会因为误碰就触发状态跳变，操作时的段落反馈清晰，装配在设备外壳上之后用户不用看标识也能靠手感判断当前档位位置。

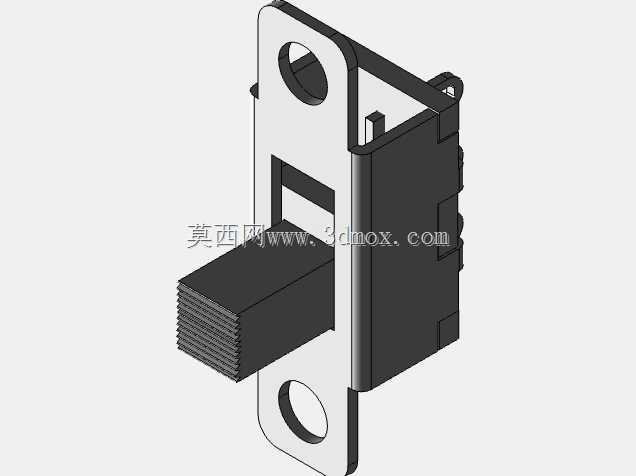

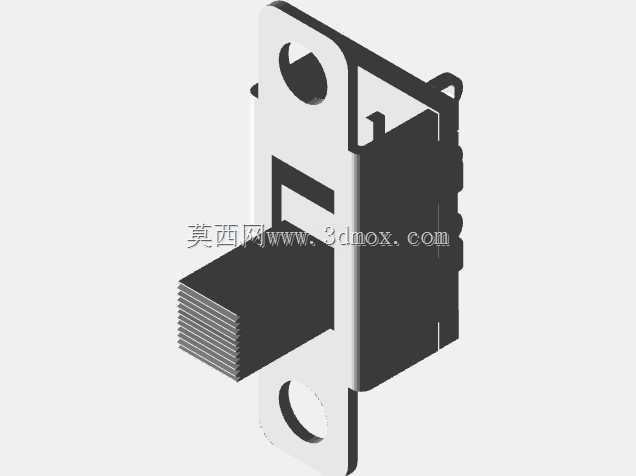

　　从结构设计上看，这款开关采用卧式侧装布局，两侧延伸出带安装孔的固定耳，安装耳上的通孔适配M2规格的自攻螺丝或者热熔铜柱固定，安装孔中心距留足了装配公差，就算PCB板上的固定柱位置有0.1mm左右的偏移，也能顺利对位锁紧，不会出现硬顶导致开关壳体开裂的问题。开关的拨柄突出壳体表面的高度控制在3.2mm，刚好适配常见的0.8-1.2mm厚度的设备外壳开孔，拨柄和外壳开孔之间预留了0.3mm的单边间隙，就算外壳注塑件有轻微的缩水印或者变形，也不会卡滞拨柄的滑动行程。

　　内部接触结构采用黄铜镀金弹片设计，动片在拨柄带动下沿塑料基座的导向槽滑动，和两侧的静触点实现稳定压接，接触电阻能稳定控制在20mΩ以内，满足小信号回路的传输要求，不会因为接触压降导致信号失真。基座部分采用耐高温的PBT材质，过回流焊的时候可以承受260℃的峰值温度持续10秒不会变形，适配SMT贴片加工的生产工艺，不需要额外做手工焊装配，能直接走贴片生产线提升装配效率。开关的三个引脚采用直插式布局，引脚间距2.54mm，刚好匹配通用PCB板的网格孔距，布线的时候不用额外调整走线间距，常规的2.54mm间距焊盘就能直接适配，降低PCB设计的复杂度。

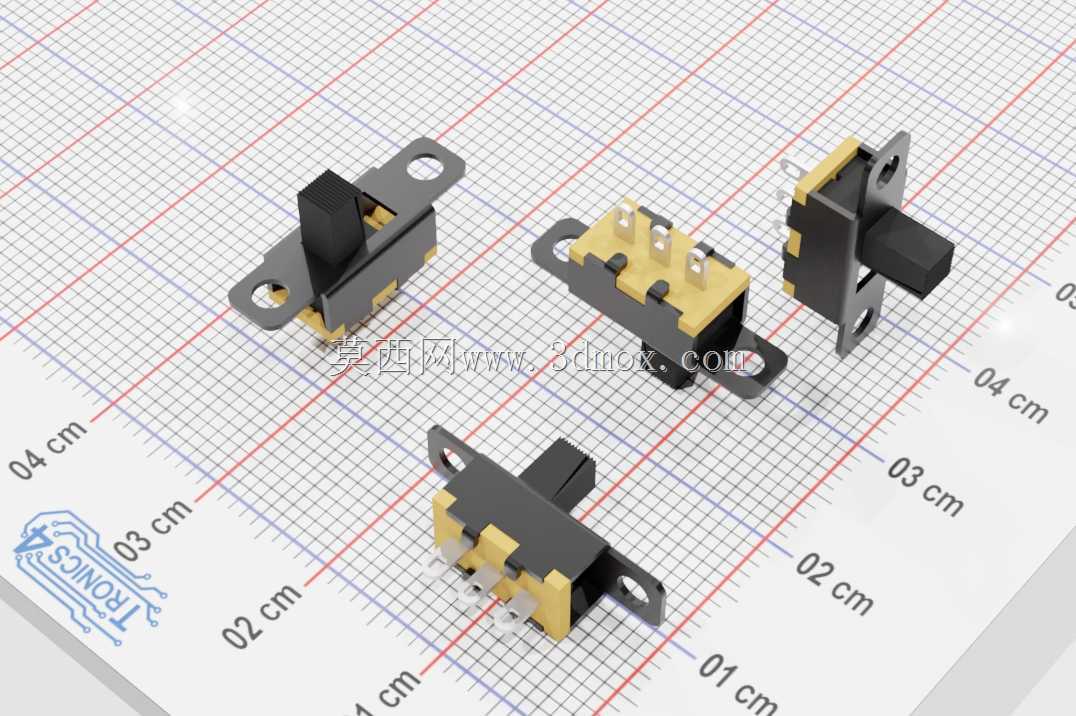

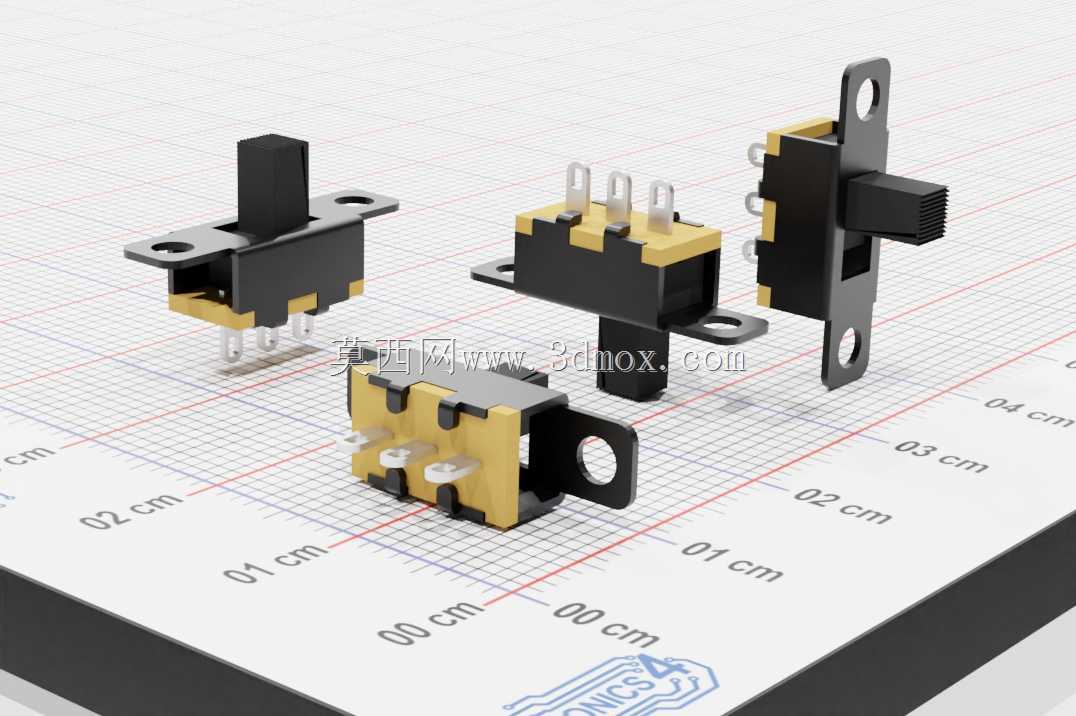

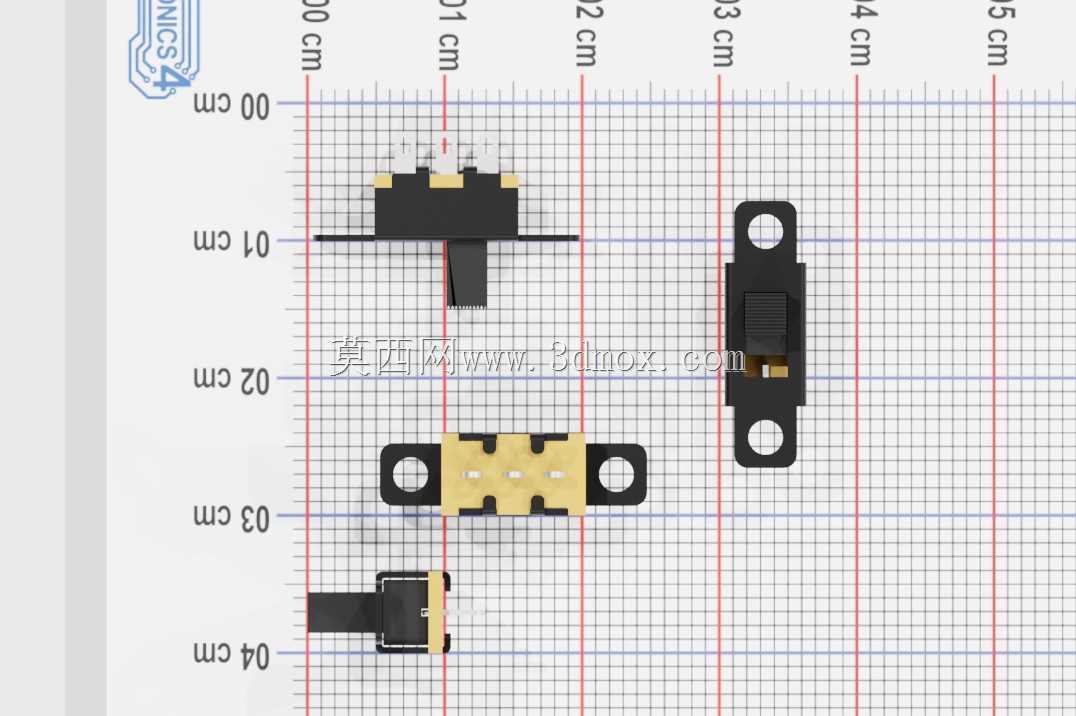

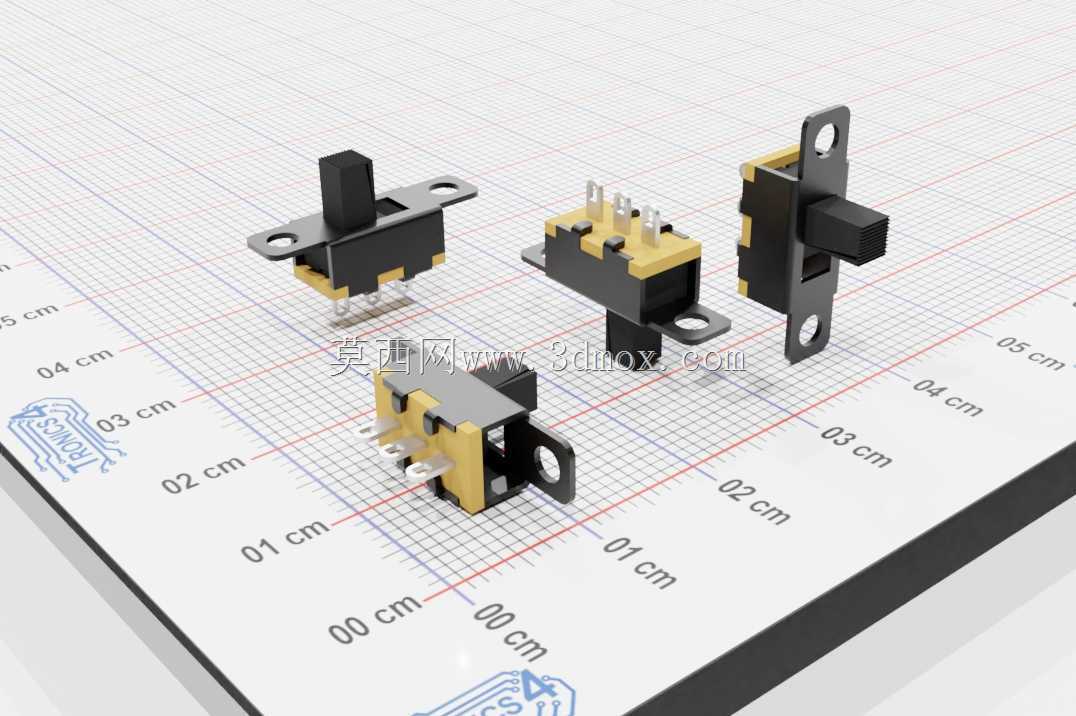

　　设计这款开关模型的时候，特意把内部的弹片接触行程做了还原，拨柄的滑动总行程是2mm，在两个档位位置都做了定位凸点，拨到档位位置时弹片卡入凸点产生清晰的段落感，不会因为设备运输过程中的振动导致档位自行偏移。开关的整体外形长度控制在14mm，宽度6.5mm，本体高度5mm，在PCB板上占用的投影面积极小，适合用在内部空间紧凑的便携设备里，不会和周边的电容、电阻等元器件产生空间干涉。安装耳的位置比本体底面低0.2mm，装配的时候可以让开关本体底面和PCB板表面留出均匀的缝隙，过波峰焊的时候助焊剂不会积存在开关底部，避免长期使用后助焊剂残留腐蚀触点。

　　从实际选型适配的角度看，这款开关的额定负载是DC12V 0.5A，只能用在低压小信号的控制回路里，不能直接驱动电机、继电器这类感性负载，选型的时候如果要控制大功率回路，需要搭配继电器或者MOS管做扩流，这点在结构设计配套电气选型的时候要特别注意，避免直接接入大电流导致触点烧蚀粘连。开关的操作寿命设计在1万次以上，拨柄的推力控制在150-300gf，操作手感不会太硬也不会过松，日常使用中不会因为轻微的外力就改变开关状态。模型还原了开关所有的装配细节，包括壳体的卡扣结构、弹片的折弯角度、引脚的倒角处理，在做整机结构干涉检查的时候，可以直接导入装配体验证安装空间，不用再额外简化模型，能直接用来模拟外壳开孔位置、拨柄和外壳按键的配合间隙，提前发现装配时可能出现的卡滞、干涉问题，减少样机打样的迭代次数。
