集成SIM868与ESP32的GPS定位终端结构

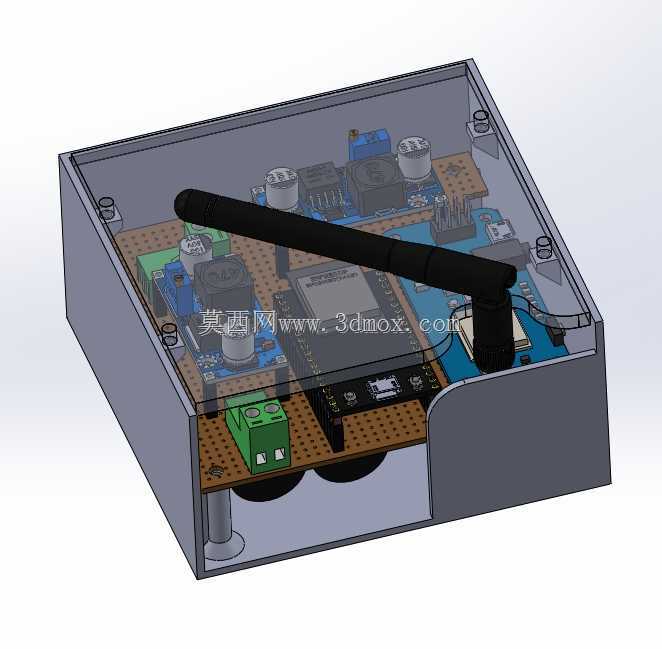

　　在野外资产追踪、车载定位终端、小型无人设备导航这类场景里，定位通讯模块的集成度直接决定了终端的部署灵活性与运行稳定性，这款集成SIM868与ESP32的GPS定位原型结构，正是针对这类嵌入式定位场景做的紧凑化结构设计。从结构布局来看，整体采用钣金折弯成型的矩形壳体，半透明上盖可以在不拆解壳体的情况下直观观察内部模块的运行状态，同时上盖与下壳通过四角的铜柱配合螺丝完成紧固，既保证了壳体的结构强度，也预留了足够的内部走线空间。内部采用洞洞板作为核心载板，所有功能模块直接焊接固定在载板上，省去了定制PCB的开模成本，非常适合原型验证阶段的快速迭代调试。

　　核心的ESP32主控模块布置在载板中部偏右位置，紧邻SIM868通讯定位模块，两者之间通过排针直接连接，缩短了高频信号的传输路径，减少信号干扰的可能；GSM天线采用外置弯折式棒状天线，从壳体侧面的开孔伸出，天线的固定座直接卡在壳体开孔处，不需要额外的固定结构，装配效率更高。电源输入部分采用绿色接线端子布置在载板左下角位置，接线端子的开口正对壳体侧壁的预留缺口，外部供电线可以直接从缺口接入，不需要在壳体内部做多余的走线弯折，接线操作空间充足，适合现场快速接线调试。

　　载板下方预留了两节圆柱电池的安装位，电池通过泡棉胶固定在下壳内部的电池槽里，既可以作为外部供电中断时的备用电源，也能让终端在脱离外部供电的情况下短时间独立运行，适配无固定供电场景的部署需求。壳体的侧壁做了局部内凹的避让设计，刚好给USB调试接口、SIM卡插槽留出操作空间，不需要额外开盖就能完成程序烧录、SIM卡插拔的操作，调试阶段的操作便利性大幅提升。从安装边界来看，壳体整体外形为规整的长方体，底部平整没有突出结构，可以直接通过双面胶或者扎带固定在设备表面，四角的安装孔也支持螺丝固定的安装方式，适配不同的安装场景需求；壳体内部的载板安装高度经过精确计算，所有元件的最高点与上盖内表面预留了2mm的安全间隙，避免装配时元件与上盖发生挤压磕碰，同时也给内部空气流通留出了空间，保证模块长时间运行时的散热需求。

　　在结构设计的细节上，天线的布置位置特意远离电源输入部分的大电流走线区域，避免电源纹波对射频信号造成干扰；接线端子的引脚做了加长处理，焊接后在载板背面的突出部分刚好被下壳的加强筋挡住，不会与电池表面发生接触，避免短路风险。整个结构没有采用复杂的卡扣或者异形结构，所有钣金件都可以通过常规的折弯、冲孔工艺加工完成，加工成本低，加工周期短，非常适合小批量原型制作或者定制化小批量项目的生产需求。对于做嵌入式定位终端开发的结构工程师来说，这种布局方式可以直接参考复用，只需要根据实际选用的模块尺寸微调载板固定孔位与壳体开孔位置，就能快速衍生出适配不同场景的定位终端结构，不需要从零开始做布局规划，能大幅缩短项目的结构开发周期。
