直插式红色发光二极管结构建模

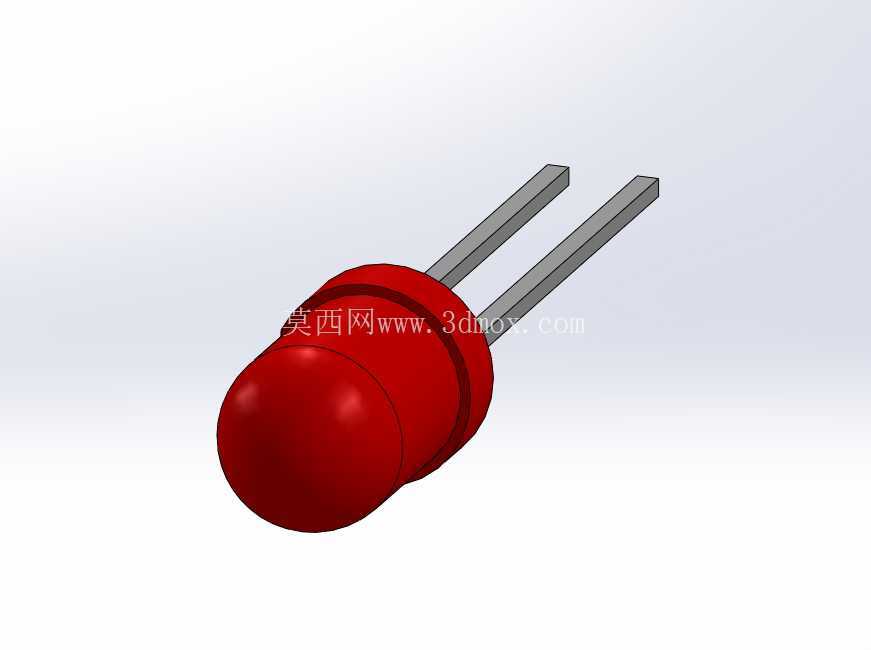

　　红色直插发光二极管是电子控制箱、教学实验板、小型自动化设备状态指示系统中最常见的分立元件之一。模型围绕常规5毫米圆头封装展开，重点还原半球形透光头部、圆柱状封装肩部、底部封胶过渡区以及两根平行金属引脚，使结构在整机布局、面板开孔、PCB干涉检查和装配演示中具有直接参考价值。

　　从实际使用场景看，这类元件常被安装在设备面板、端子箱门板、实验台控制板或印刷电路板上，用于电源接通、故障报警、运行状态、信号触发等可视化提示。头部外露时，红色灯罩能够在较远距离形成醒目的光色识别；嵌入面板安装时，则需要关注灯罩外径、肩部高度和挡圈位置，避免开孔过小造成压装困难，或开孔过大导致元件松动、偏斜。模型将圆头与柱体之间的连续曲面作为外形表达重点，半球顶端到圆柱侧壁过渡平滑，封胶区域保留轻微台阶，能够反映量产插件LED的典型外观边界。

　　结构设计上，发光二极管本体并非单纯几何球体。圆头部分承担光线扩散和外部防护作用，圆柱段提供面板装配时的定位深度，底部收缩区则对应封装成型时引脚伸出与树脂封固的位置。建模时先以旋转体思路建立灯罩主体，再在底部处理封胶端面和引脚穿出位置，能够保证轮廓连续、壁厚观感合理。两根引脚采用矩形截面长条表达，沿同一方向平行伸出，间距符合常规双列直插LED的布局习惯；引脚长度在模型中保留足够装配尺度，便于后续在PCB场景中进行折弯、裁剪或焊接位置模拟。

　　尺寸边界方面，5毫米规格的核心约束集中在头部直径、本体高度、引脚中心距和引脚伸出长度。头部最大直径决定面板指示灯孔的设计基准，通常孔位需围绕灯罩外径留出装配间隙；本体总高度影响面板内侧到电路板的距离，若设备内部空间紧凑，应在三维布局中同步检查灯罩顶端与外罩表面的关系。引脚间距则关系到PCB焊盘排布，两根金属脚不能与邻近电阻、电容、接壳体发生干涉。对于需要折弯安装的场合，还应在引脚靠近封装底部的位置保留直线段，避免弯折点过于贴近树脂根部而造成封装受力开裂。

　　在设备装配表达中，该模型可用于面板指示灯的前置校核。将元件放入钣金面板或塑料面罩后，可以检查灯罩突出高度、观察视角以及与铭牌、按钮、开关之间的排布关系；放入PCB装配时，则可核对焊盘孔位、丝印极性标识、元件高度限制和背面焊接空间。红色灯罩本身具有明确的状态提示属性，在控制柜、教学仪器、电源模块和小型检测装置中，常与绿色、黄色指示灯组合使用，因此统一建立标准化直插LED模型，有助于提高电气控制类设备三维布置的效率。

　　建模细节上，金属引脚不应简单忽略截面形状。实际插件LED引脚多为镀锡金属引线，具备一定刚性，能够在插件焊接前维持位置；模型中采用细长方杆表现，可在渲染和剖切查看时清晰区分树脂本体与导电引脚。根部区域可保留引脚穿入封装的实体衔接关系，使装配体爆炸视图或结构说明图更加完整。若用于机构运动仿真，引脚可作为刚性件处理；若用于热或光学分析，则可在此几何基础上进一步补充内部芯片、支架和金线等细节。

　　该元件结构简单，但在整机设计中承担人机交互的末端提示功能。外形建模不仅要还原红色圆头的视觉特征，还要把安装孔径、插入深度、引脚方向和周边间隙纳入考虑。通过清晰的本体曲面、封胶台阶和平行引脚表达，模型能够服务于电子设备结构布局、PCB装配演示、面板开孔设计以及教学类三维模型库建设，帮助设计人员在方案阶段提前发现指示灯安装位置、焊接空间和维护观察角度方面的问题。
