工业用计量型蠕动泵软管配套结构设计

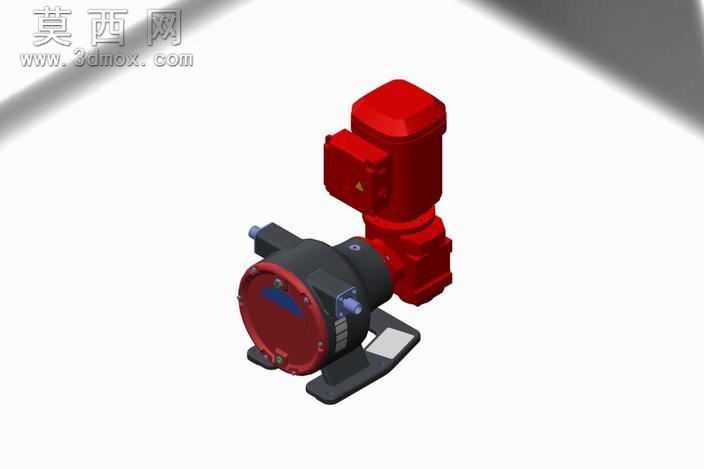

本模型为适配化学计量工况的蠕动泵配套软管及整机结构三维设计，建模过程中首先针对蠕动泵的核心工作逻辑进行结构拆解，先完成驱动端减速电机与泵头的装配基准搭建，对红色驱动电机的外壳散热筋、接线盒结构、安装法兰做了精细化曲面建模，还原了工业减速电机的真实外观与安装尺寸匹配关系。泵头部分重点还原了转子压轮的装配空间、软管的安装走线路径，针对软管的壁厚、弯曲半径做了参数化建模，确保软管在泵头内受挤压形变时的流体容积变化符合计量精度要求，模型中软管的走形完全贴合泵头内壁弧度，避免出现过度弯折导致的管路疲劳破损问题。材质渲染阶段，对驱动电机部分采用哑光工业红漆材质，添加细微的颗粒质感还原铸件喷涂的真实效果，泵头主体采用铸铁哑光黑材质，端盖部分做了红色漆面与金属紧固螺栓的材质区分，螺栓头的六角结构、防滑垫片细节均做了建模还原，安装底座采用铸铁磨砂材质，添加了安装固定孔的沉台结构，还原真实设备的安装固定逻辑。设计过程中重点考量了计量工况的参数匹配，针对0.8gpm也就是3.02公升每分钟、50rpm转速的工况参数，匹配了对应内径的软管规格，确保压轮每一圈转动挤压的软管容积精准对应流量要求，同时对泵头的压轮间隙做了适配设计，既保证挤压时软管完全闭合实现流体截止计量，又避免压轮过盈量过大导致软管过度磨损缩短使用寿命。整体装配结构采用同轴对齐、面贴合的标准装配约束，驱动电机输出轴与泵头转子的连接部分做了轴孔配合的细节建模，接线盒的进线口、端盖的密封槽结构也做了还原，兼顾了结构合理性与外观还原度，可直接用于蠕动泵的结构展示、安装模拟以及配套软管的选型参考。
