覆盆子PiB开发电路板SolidWorks模型

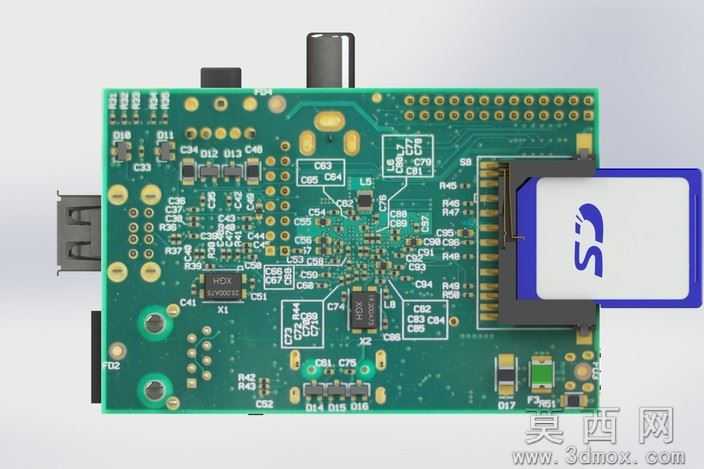

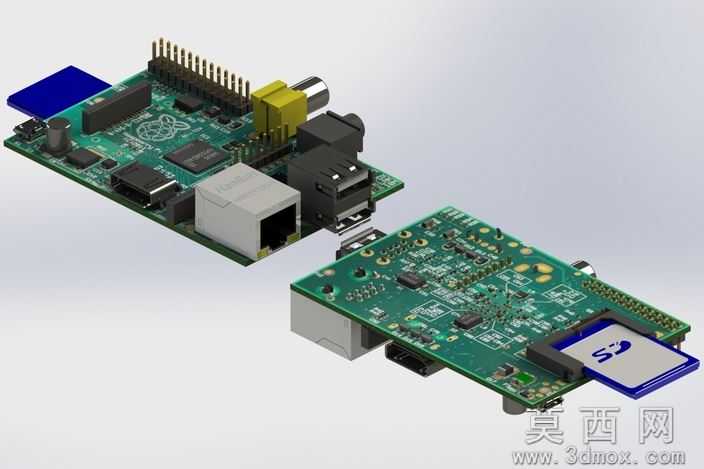

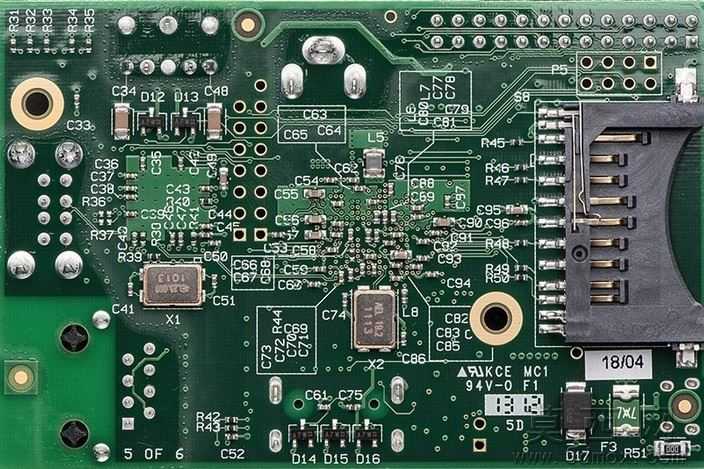

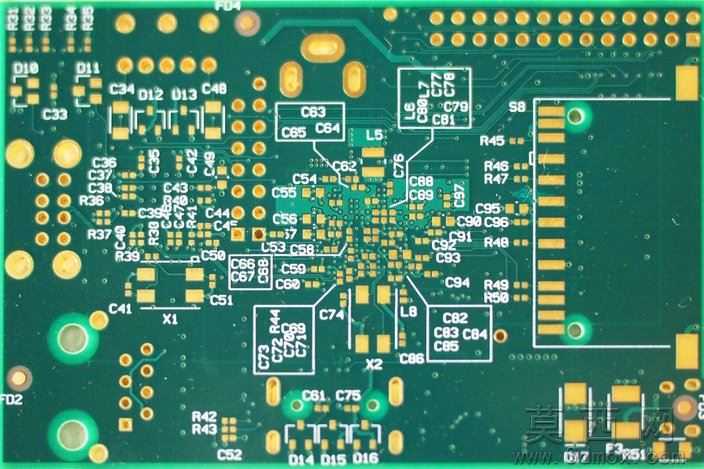

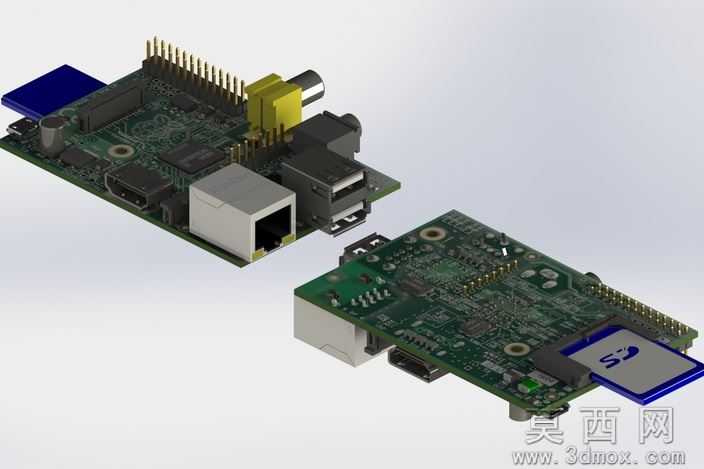

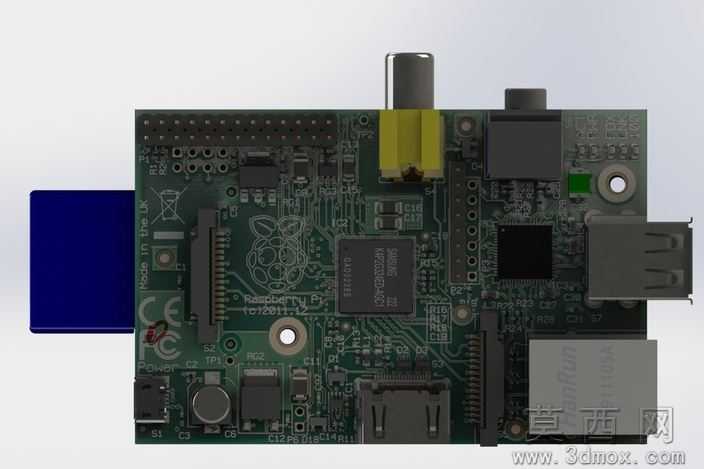

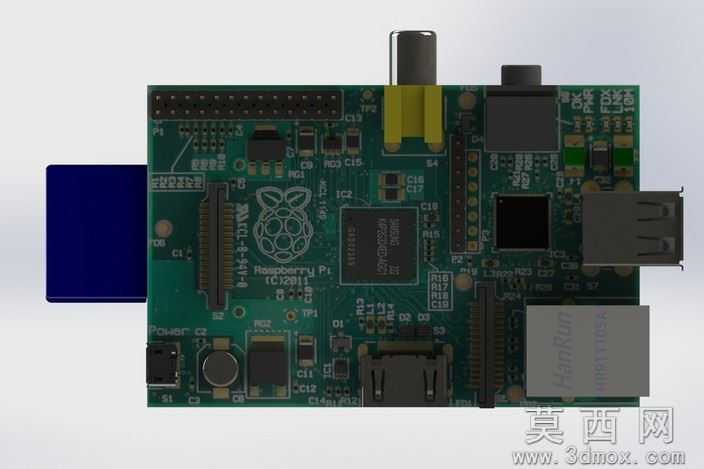

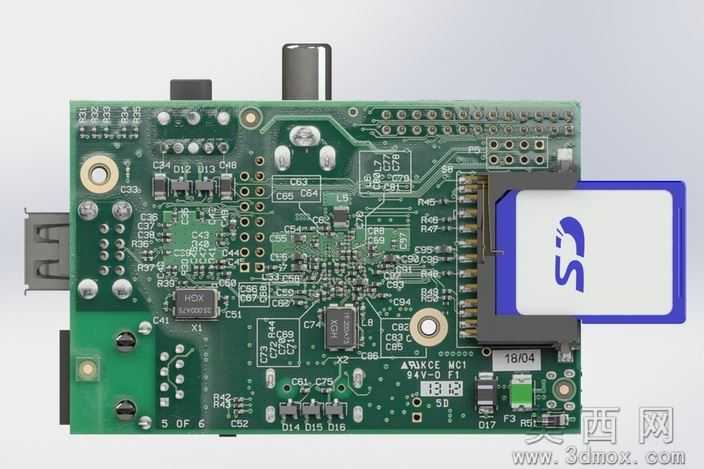

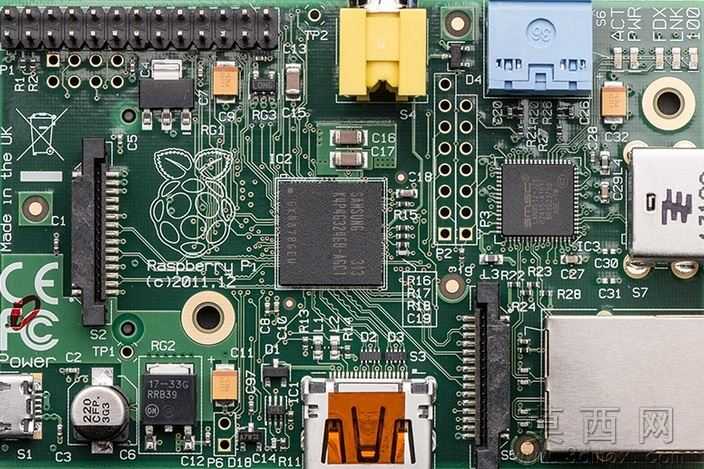

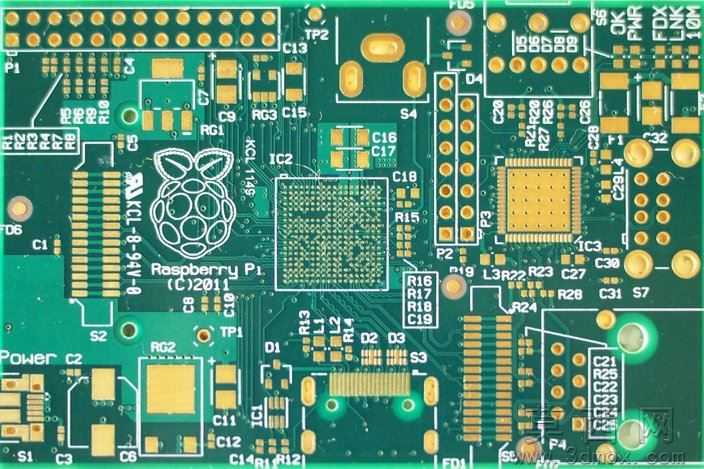

本模型为覆盆子PiB开发电路板的完整三维建模成果，采用SolidWorks2012版本完成全参数化设计，同时输出STEP、IGES等通用三维格式，可适配多数主流三维设计软件打开编辑，满足不同设计场景的使用需求。建模过程严格遵循实体电路板的实际尺寸比例，对板载的所有元器件进行了精细化还原：从板身的PCB基材、布线层结构，到边缘的排针引脚、AV视频接口、以太网口、USB接口、SD卡插槽，再到板载的主控芯片、电容电阻、供电模块等元器件，均按照实物的装配关系完成位置校准与结构建模，完整还原了开发板的整体布局与部件细节。建模阶段针对初代版本的装配问题做了优化调整，重新设计了程序安装孔的位置与尺寸参数，修正了原有部件的装配错位问题，确保所有接口、元器件的相对位置与实物完全一致，可直接用于开发板的外壳适配设计、教学演示、结构验证等场景。渲染阶段为不同部件匹配了对应材质：PCB板采用哑光绿的阻焊层材质，金属排针、接口外壳赋予对应的金属与塑料质感，SD卡、网口等部件还原了实物的色彩与表面纹理，通过光影调整呈现出真实的产品视觉效果，清晰展现开发板的结构层次与部件特征。整个建模过程从实物测绘到参数化建模，再到装配校验、格式导出，全程遵循机械设计的规范要求，既保证了模型的外观还原度，也确保了结构尺寸的准确性，能够为嵌入式开发相关的结构设计、教学演示、产品展示提供可靠的三维模型支撑。
