玻璃钝化GBPC系列单相整流桥结构设计

　　在AC-DC电源转换的各类工业场景里，单相整流环节是低压直流供电回路的核心组成部分，GBPC系列玻璃钝化整流桥作为板级直插安装的集成式整流器件，广泛应用在开关电源前端整流、工业控制板卡电源输入、小功率电机驱动整流、民用电器电源转换等场景，替代传统分立二极管搭建的整流回路，减少板上元件数量，降低布线复杂度，提升整流回路的可靠性。

　　从实际使用的功能特性来看，玻璃钝化工艺的整流芯片相比普通塑封整流二极管，具备更高的反向耐压稳定性，在高温工作环境下反向漏电流更小，能够适应工业现场常见的电压波动、短时过载工况，集成式的桥接结构将四个整流二极管按全桥整流拓扑封装在同一个壳体内，四个引脚直接对应交流输入两端与直流输出正负极，接线逻辑清晰，避免分立元件焊接时出现的极性接反、桥臂错接问题。

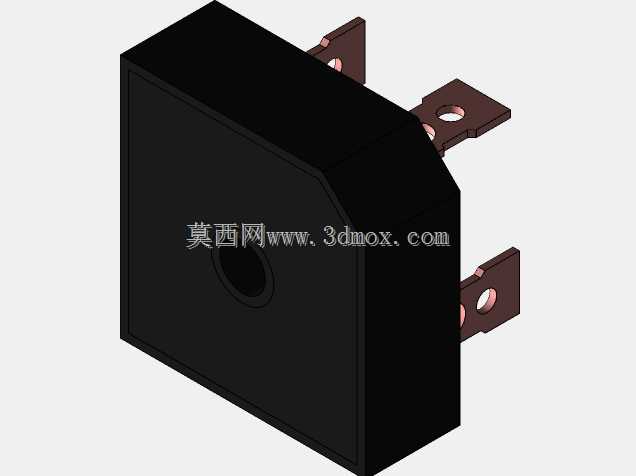

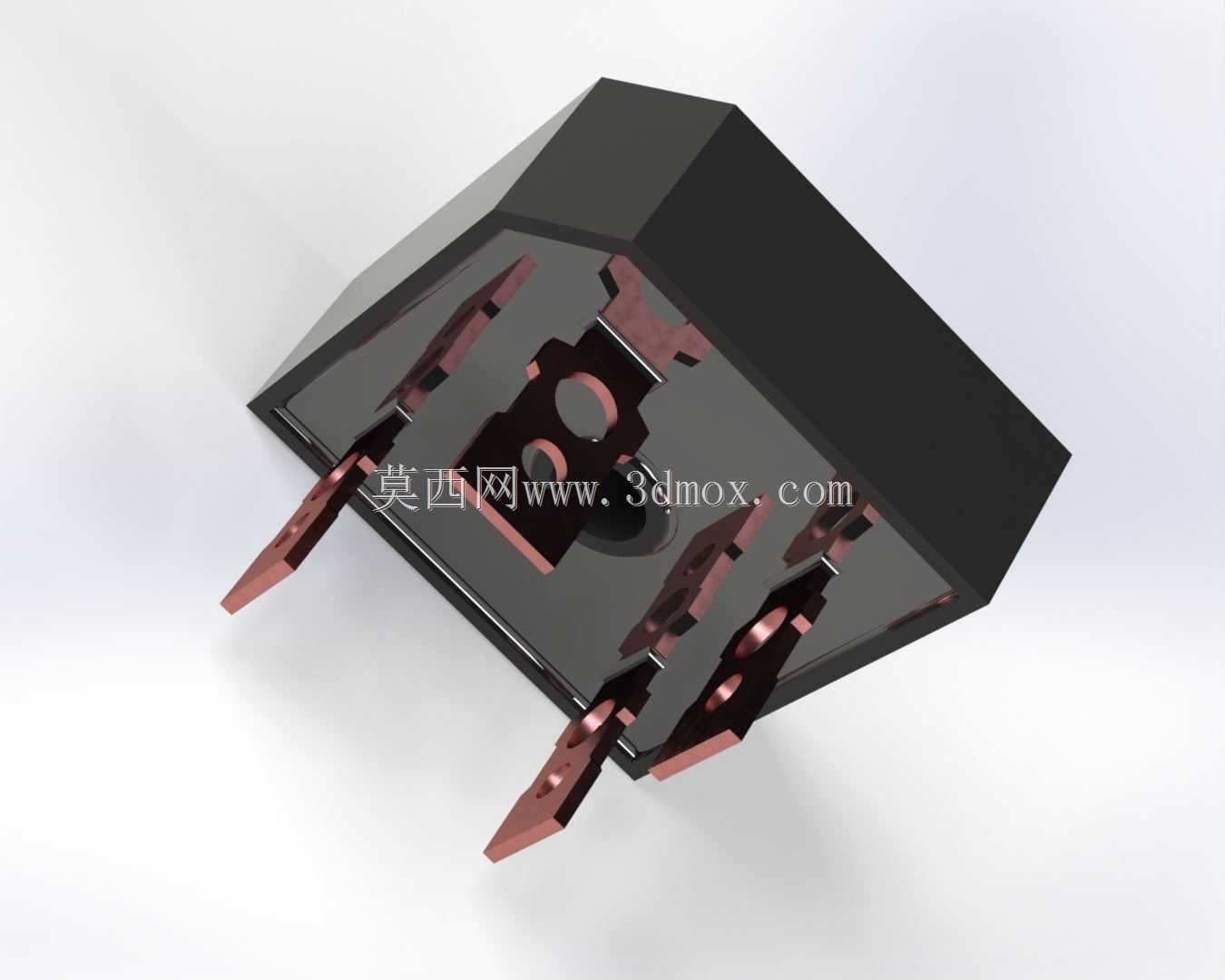

　　在结构设计层面，该款整流桥采用切角方形塑封外壳，外壳主体为黑色阻燃环氧材质，顶面做斜切处理，既能够在批量插件焊接时提供清晰的极性标识参照，也能增加外壳的爬电距离，满足安规设计中电气间隙的要求。四个引出引脚采用紫铜镀锡材质，引脚做折弯成型处理，引脚间距符合通用PCB板安装孔位标准，能够直接适配市面上多数电源板的预留焊盘，不需要额外做引脚整形。外壳内部的芯片通过铜框架实现电气连接，玻璃钝化层覆盖在PN结表面，隔绝外界水汽、杂质对芯片的侵蚀，同时提升芯片的散热能力，工作时产生的热量可以通过铜框架传导到引脚，再通过PCB板上的铜箔散出，部分大电流型号还可以在外壳顶面加装散热片，通过外壳平面与散热片贴合实现更高的散热效率。

　　从安装边界来看，该系列整流桥的本体高度控制在直插元件的常规高度范围内，不会与板上其他低矮元件产生空间干涉，引脚伸出本体的长度满足波峰焊的吃锡要求，焊接后引脚与焊盘的结合强度能够承受常规的振动冲击，适应工业设备、车载电器等存在振动的使用场景。设计时需要注意，引脚的折弯位置距离本体根部预留了足够的应力释放距离，安装时如果需要对引脚做二次整形，不能在根部弯折，避免塑封壳体出现裂纹，破坏内部的密封结构。

　　在选型适配时，不同电流等级的GBPC整流桥外形尺寸保持一致的安装孔位，仅芯片规格存在差异，这就给电源板的平台化设计提供了便利，同一块PCB板可以根据输出功率的需求，选配12A、15A、25A、35A不同电流等级的型号，不需要重新修改板卡的布线与安装孔设计，大幅缩短产品的衍生开发周期。外壳的塑封材料满足UL94-V0阻燃等级，在出现过载过热的极端工况下，不会出现明火燃烧的情况，符合电气设备的安全设计要求。

　　实际建模过程中，需要准确还原引脚的折弯角度与伸出长度，确保模型导入PCB设计软件时能够与封装库的焊盘位置完全匹配，同时要还原外壳的斜切轮廓与表面的极性标识位置，方便结构设计时做干涉检查，确认整流桥与周边元件、外壳结构之间的安全距离。内部的铜框架结构虽然在外部不可见，但建模时还原其大致走向，能够帮助设计人员理解器件的散热路径，在做板卡热设计时更准确地评估散热效果，合理布置周边的发热元件，避免局部热量累积。

　　在日常的设备维护场景中，该类整流桥的标准化外形也方便备件替换，不同厂商生产的同规格GBPC整流桥都可以实现直接互换，不需要对设备做任何改装，降低设备的维护成本与备件库存压力。相比方形四脚直插的其他整流桥型号，GBPC系列的切角设计能够在插件作业时快速识别安装方向，减少人工插件时的反向错误，提升生产线的作业效率，降低因元件插反导致的板卡报废率。
