这套直列四缸动力核心结构,是当前民用乘用车、轻型商用车动力单元应用最广泛的构型之一,覆盖1.0L到2.5L排量区间的绝大多数燃油动力机型,在混动专用内燃机、小型工程机械动力、固定发电机组动力场景中也有大量适配案例。整套结构的核心功能是完成燃料化学能到旋转机械能的转换,通过四个气缸按固定相位差交替做功,抵消单缸往复运动的惯性冲击,输出更平顺的扭矩,相比三缸结构能大幅降低怠速抖动区间的振动传递,相比六缸结构又能控制整机长度与重量,平衡动力输出、制造成本与舱内布置空间的矛盾。

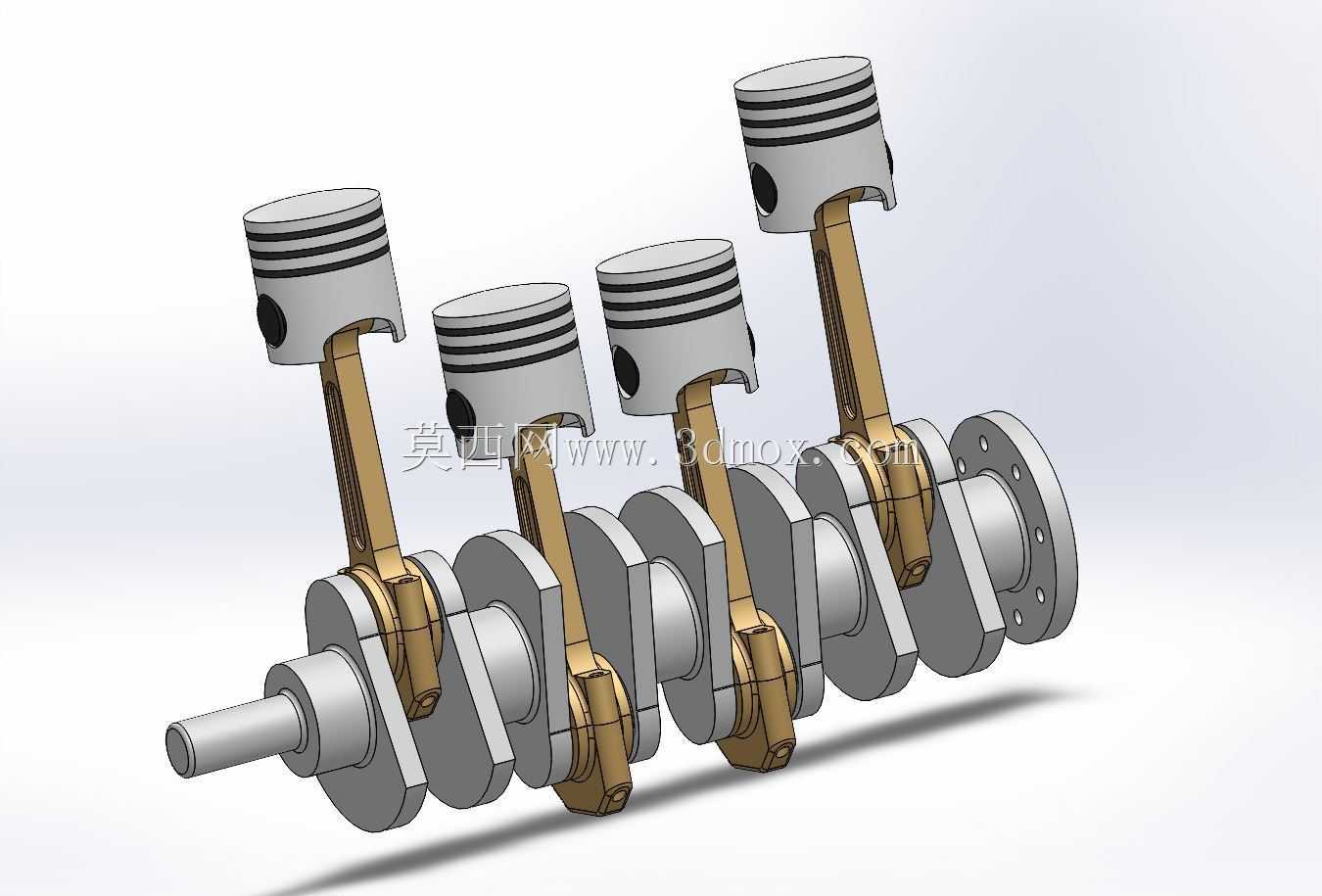

从结构设计逻辑来看,整套模型完整还原了曲柄连杆机构的核心配合关系:四个活塞采用铝合金材质的典型设计,头部预留三道环槽,分别对应两道气环与一道油环的安装位置,气环负责密封燃烧室的高压燃气,油环负责刮除缸壁多余润滑油,避免机油窜入燃烧室参与燃烧;活塞销采用全浮式设计边界,既可以在连杆小头衬套内转动,也能在活塞销座孔内缓慢转动,保证销座磨损均匀,延长部件使用寿命。连杆采用锻钢材质的工字形截面设计,在保证往复运动刚度、承受交变拉压载荷的前提下,尽可能降低往复运动质量,减少高转速下的惯性力负载;连杆大头采用斜切口分型设计,匹配轴瓦安装定位,方便从气缸孔内完成装配与检修作业,大头盖与杆身采用定位套+螺栓的紧固方式,保证大扭矩输出下的连接可靠性,避免结合面错位引发的轴瓦偏磨。
曲轴部分采用全支撑设计,四个曲柄销分别对应四个连杆的安装位,相邻曲柄销相位差为180度,对应常见的1-3-4-2做功顺序,每个主轴颈位置都对应设计了平衡重块,用来抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低曲轴旋转过程中的弯曲载荷,减少动力输出端的振动传递;曲轴前端预留皮带轮、正时机构的安装轴颈与键槽,后端设计法兰盘用于连接飞轮总成,满足动力输出与正时驱动的安装边界。整套结构的运动配合关系完全按照实际机型的运动逻辑搭建,可直观展示活塞上下往复运动、连杆摆动、曲轴旋转的同步运动过程,清晰呈现进气、压缩、做功、排气四个冲程中各部件的位置对应关系。
在实际工程应用中,这类结构的三维模型常被用于动力总成前期布置校核,验证曲轴箱内部的运动干涉边界,确认活塞在上止点、下止点位置时与气缸盖、曲轴平衡重的安全间隙,也可用于曲柄连杆机构的动力学仿真输入,校核不同转速下的连杆疲劳强度、曲轴扭转振动特性,为后续的零部件细化设计、工艺选型提供直观的三维参考。对于刚接触内燃机结构的设计人员而言,这类完整的装配模型能快速建立曲柄连杆机构的空间配合认知,理解各部件的功能定位与装配逻辑,避免二维图纸识图过程中的空间关系误解。模型中各部件的装配约束完全按照实际装配工艺设置,活塞与缸套的滑动配合、连杆与活塞销的转动配合、连杆大头与曲柄销的转动配合、曲轴与主轴承座的转动配合都做了准确还原,可直接用于运动仿真演示,直观展示四缸机的做功间隔与动力输出连续性特点。
