化工工艺管道及仪表流程P&ID设计方案

　　在化工、精细化工、制药等流程工业的前期设计阶段，管道及仪表流程图是衔接工艺包与详细工程设计的核心技术文件，这套图纸覆盖了从原料进料到成品产出的全流程物料走向，同时整合了控制回路、检测仪表、辅助公用工程的连接逻辑，可直接用于访客的工艺认知讲解、新入职工艺与管道工程师的现场培训，相比仅标注主物料走向的PFD图，这套图纸补充了所有辅助管线、阀门、仪表点位、控制联锁的细节，能让使用者快速理清整套装置的运行逻辑。

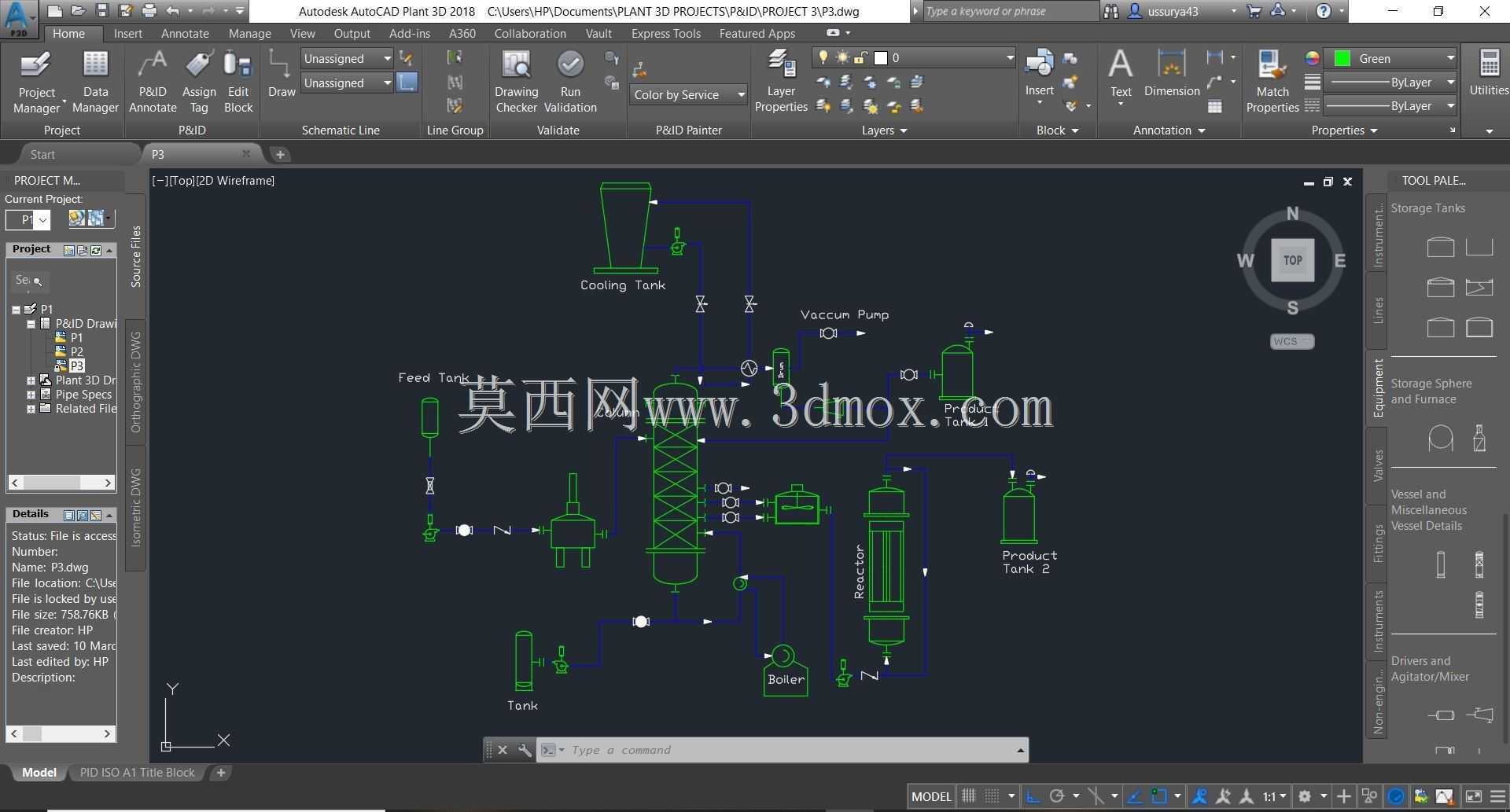

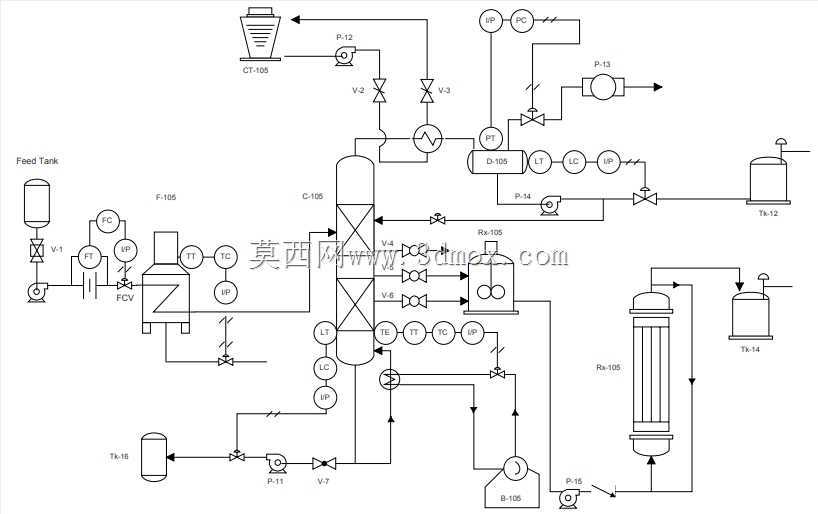

　　从实际应用场景来看，这套图纸对应的是一套带精馏、冷却、真空输送的间歇式化工生产装置，进料单元设置了原料储罐与进料泵，通过流量调节阀控制进料速率，进料管线配置了压力、温度检测点，可实时监控进料参数，避免进料波动对后续反应单元造成冲击。反应单元配套了搅拌装置、温度夹套，夹套管线连接冷却与加热介质回路，通过温度传感器与调节阀的联锁，实现反应釜内温度的精准控制，反应釜顶部的气相管线连接真空系统，可满足负压反应的工况要求，真空回路上设置了真空度检测仪表与破真空阀，保障反应过程的压力稳定。

　　精馏单元是这套流程的核心分离段，塔体设置了多层塔板或填料段，塔顶配置冷凝器、回流罐，通过回流流量调节阀控制回流量，保障塔顶馏出物的纯度，塔釜设置再沸器与液位检测仪表，通过塔釜出料阀控制塔釜液位稳定，避免塔釜抽空或满液。冷却单元的冷却水箱通过循环泵为塔顶冷凝器、产品冷却器提供冷却介质，冷却水管线设置了温度、流量检测点，可根据换热负荷调整冷却水流量，降低公用工程消耗。成品单元设置了成品储罐，成品进料前经过产品冷却器将物料温度降至存储要求范围，管线上配置了取样阀，可随时取样检测产品质量。

　　设计过程中，所有管线的走向都遵循了工艺介质的流向逻辑，避免出现不必要的管线折返，减少管路阻力与物料滞留；仪表点位的设置覆盖了所有关键工艺参数的检测需求，控制回路的设计满足常规工况的自动调节要求，同时预留了手动操作的旁路，方便装置开停车与故障状态下的人工干预。安装边界层面，这套流程对应的装置布置需满足各设备的操作检修空间，塔器类设备的安装高度要满足塔釜液位静压要求，泵类设备的安装要考虑汽蚀余量，管线布置需预留阀门、仪表的安装与操作空间，管廊的层高设置要满足管线分层排布的要求，避免不同介质管线的交叉干扰。

　　对于三维建模从业者而言，这套图纸可作为管道三维布置的基础依据，建模时可根据图中标注的管线规格、仪表类型、阀门型号，精准还原整套装置的三维布局，同时可根据图中的控制逻辑，搭建装置的运行仿真逻辑，验证工艺设计的合理性；对于设备选型人员，可通过图中各节点的工艺参数，匹配对应规格的泵、换热器、阀门、仪表等设备，保障选型参数与工艺要求匹配。图纸中还标注了所有排污、排气、放空的辅助管线，这些细节往往是初步PFD图中容易遗漏的部分，在实际施工与装置运行中，这些辅助管线直接影响装置的开停车便利性与运行安全性，比如设备低点的排污阀可用于检修时的物料排空，高点的排气阀可用于管线投用前的空气排空，避免气阻影响物料输送。
