唐纳森空气过滤滤芯三维结构设计

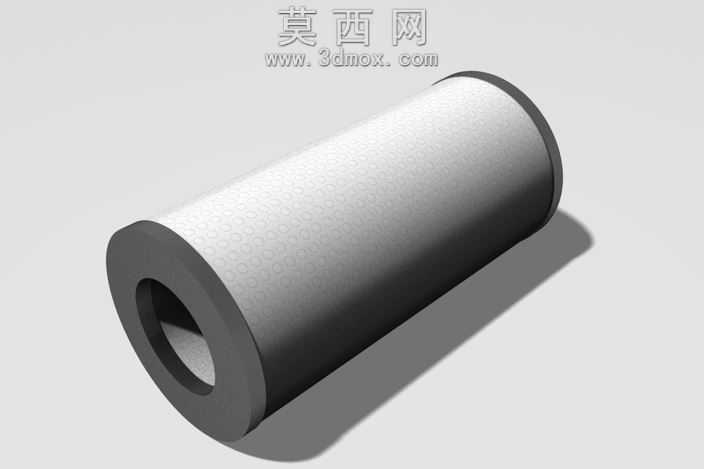

本作品为唐纳森系列空气过滤器的核心滤芯三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循工业过滤元件的实际生产尺寸规范进行1:1比例还原，确保模型结构与真实工业滤芯完全匹配。建模阶段首先梳理滤芯的整体结构逻辑：该滤芯为中空圆柱式结构，整体由外过滤层、两端密封端盖、中心通流内孔三个核心部分组成，建模时先绘制圆柱基础特征，通过拉伸、切除命令完成中心通孔的构建，通孔直径与滤芯整体外径、轴向长度的比例严格参照唐纳森P828889型号滤芯的实际参数设定，保证各部分尺寸公差符合工业装配要求。材质与渲染阶段，针对滤芯不同结构部分的材质特性进行差异化参数设置：两端的密封端盖为硬质橡胶材质，渲染时调整材质参数为低反光度、深灰哑光质感，添加细微的橡胶颗粒纹理还原端盖的真实触感；中间的过滤层为折叠复合滤材，表面带有滤材特有的细微凹凸肌理，渲染时调整材质为浅灰白色，添加适度的漫反射效果，还原滤材的多孔透气视觉特征，同时通过光影角度调整，突出滤材表面的纹理层次与圆柱结构的立体光影关系，让渲染效果图具备工业产品展示的专业质感。结构设计上，该滤芯采用直通式中空结构，中心通孔为气流流通通道，工作时待过滤空气从滤芯外侧穿过滤材层进入中心通孔，杂质被滤材拦截实现空气过滤效果，两端的硬质端盖起到密封固定作用，可匹配对应型号的过滤器壳体完成装配，建模时特意还原了端盖与滤材层衔接处的过渡结构，确保模型可直接用于虚拟装配验证、过滤系统流场仿真分析等场景。整个建模过程严格遵循机械建模规范，所有特征参数可编辑，能够根据实际需求调整尺寸参数适配不同规格的过滤设备使用，模型结构无破面、无冗余特征，曲面过渡顺滑，装配关系清晰，既可以用于工业过滤设备的设计研发阶段的结构验证，也可作为过滤类产品教学演示的三维素材使用。
