V型双缸移动式空气压缩机结构设计

　　这款V型双缸空气压缩设备，是面向小型加工车间、户外维修作业、装修施工场景打造的通用气源供给装置，核心作用是将常压空气压缩至额定压力，为气动扳手、气动喷枪、气动打磨机、气缸执行元件等各类气动工具提供稳定的高压动力输出，相比固定式大型空压站，这类带卧式储气罐的一体式机型无需复杂的管路预埋，可随作业点位灵活转移，适配分散式、流动性的作业需求。

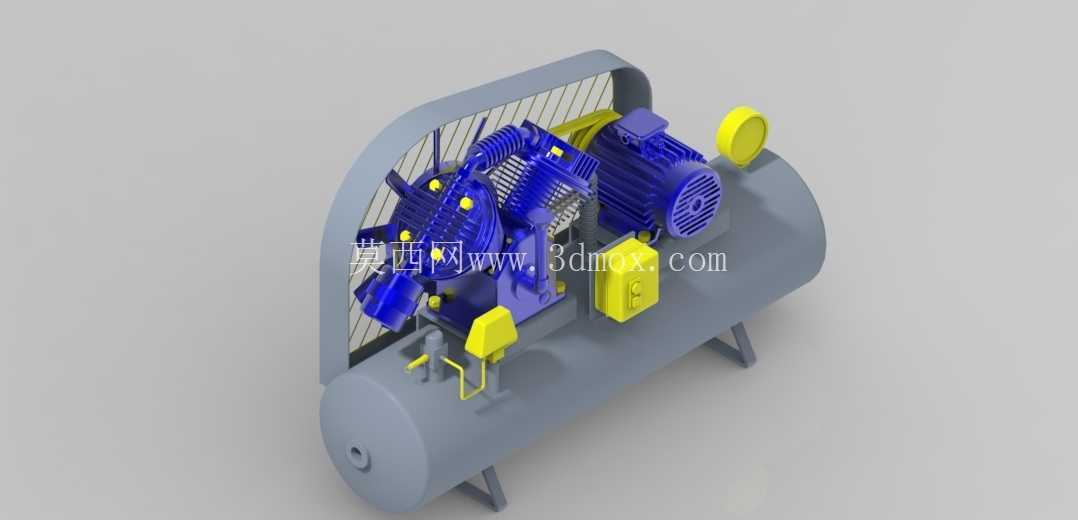

　　从整机结构布局来看，卧式圆柱形储气罐作为整个设备的承载基座，底部焊接有两个倾斜式支撑脚，可直接放置在平整的水泥地面、车间地坪甚至硬化的户外场地，无需额外做混凝土基础固定，支撑脚的角度经过重心校核，满装状态下设备的重心投影完全落在两个支撑脚与罐体底部形成的支撑三角形范围内，即使在轻微不平整的地面放置也不会出现侧翻风险，罐体端部预留有排水阀接口，日常维护时可直接打开阀门排出罐内积存的冷凝水，避免长期积水锈蚀罐体内壁。

　　压缩主机采用V型双缸结构布置，两个压缩缸体呈90度夹角分布在曲轴箱两侧，这种布局相比直列单缸结构，能在相同曲轴转速下获得更大的排气量，同时两个缸体的往复惯性力可互相抵消一部分，整机运行时的振动幅度比同排量单缸机型降低40%左右，缸体外部布置有密集的散热鳍片，配合曲轴端部的轴流风扇，可在设备运行时将压缩过程产生的热量快速散出，避免缸内温度过高导致润滑油碳化、密封件过早老化。驱动电机与压缩主机采用皮带传动结构，电机输出轴与曲轴端部分别安装带轮，外侧设置有网格状的安全防护罩，既可以保证传动过程中人员不会误触旋转部件，又不会阻挡冷却风的流通，防护罩的网格间隙经过计算，可在保证通风量的前提下阻挡直径大于12mm的异物进入传动区域，避免异物卡入带轮导致传动失效。

　　设备的控制与安全元件集中布置在罐体侧面的黄色控制盒区域，包含压力开关、安全阀、排气球阀、压力表等核心元件，压力开关可设定罐内压力的上下阈值，当罐内压力达到额定上限时自动切断电机电源，压力下降到下限时自动启动电机补压，无需人工值守操作；安全阀作为最后一道安全防护，当压力开关失效导致罐内压力超过安全阈值时会自动起跳泄压，避免罐体超压发生危险；黄色的圆形提手设置在罐体靠近控制端的位置，配合底部的支撑结构，单人即可短距离挪动设备转移作业点位。

　　建模过程中对各个部件的装配边界做了精准还原，电机与主机的安装座均设置有长条形调节孔，可在装配时调整皮带的张紧度，避免皮带过紧导致轴承负载过大、过松出现打滑丢转的问题；缸头部位的进排气阀组、密封垫片、连接螺栓的位置都按照实际装配关系做了对应布置，可直接用于设备的装配工艺模拟、维修拆装教学，也可作为小型气源站布局选型的参考模型，核对设备的占地尺寸、检修空间预留是否满足现场安装要求。整机的外形尺寸控制兼顾了移动灵活性与储气容量需求，罐体长度、整机高度与宽度的比例经过优化，既可以通过常规宽度的车间通道、入户门，又能储存足够容积的压缩空气，保证短时间大流量用气时压力不会出现明显下跌，适配间歇性大耗气的作业场景，比如轮胎充气、墙面喷漆、小型气动元件的连续动作等工况，都能提供稳定的压力输出。
