重力驱动轮式永动机构概念结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:928122
  • 重力驱动轮式永动机构概念结构设计
  • 重力驱动轮式永动机构概念结构设计
  • 重力驱动轮式永动机构概念结构设计
  • 重力驱动轮式永动机构概念结构设计

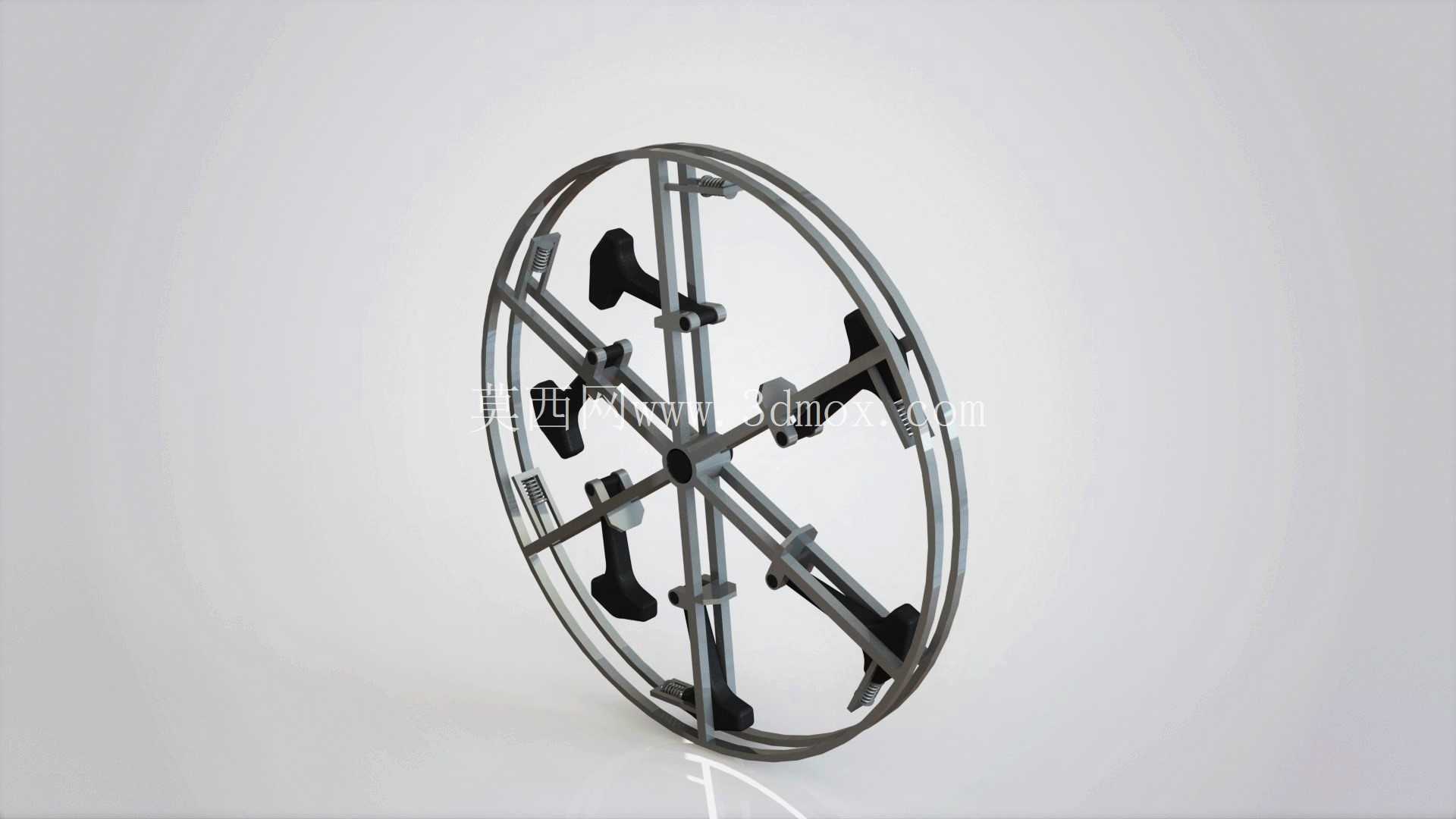

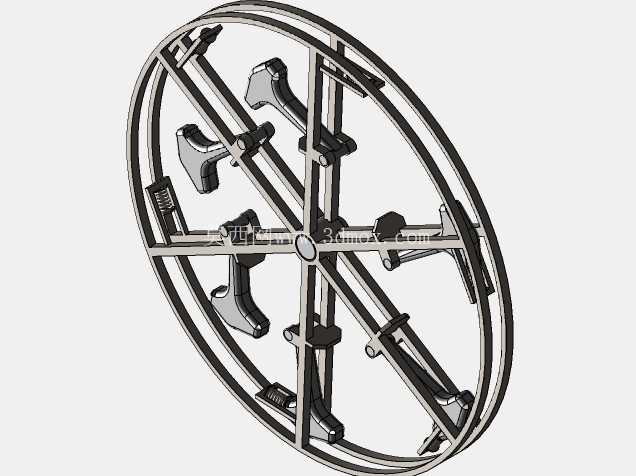

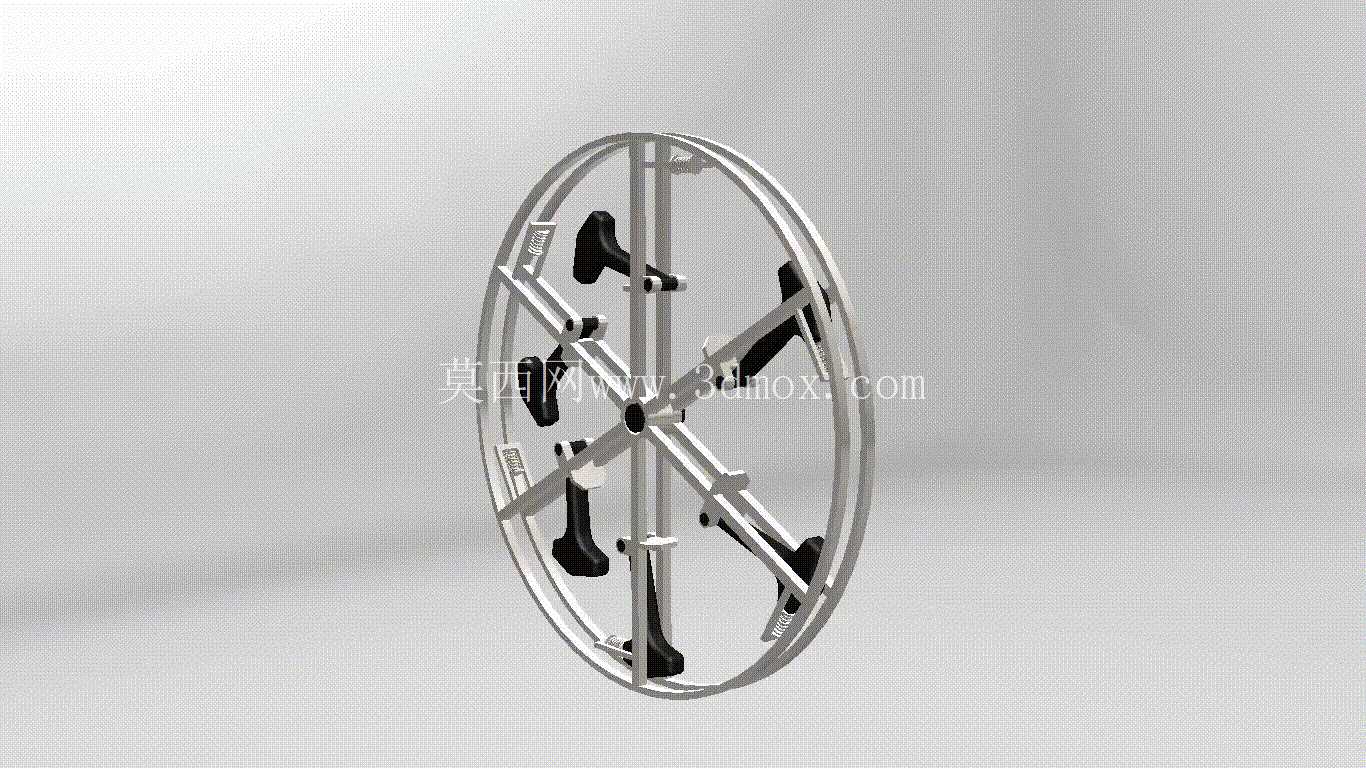

  该轮式重力驱动概念结构,核心设计逻辑围绕偏心重力块的力矩差搭建,整体采用环形外框搭配十字交叉辐条的支撑结构,辐条沿轮体径向均匀分布,为偏心重力组件提供稳定的安装基准。外框采用等截面环形型材结构,截面尺寸匹配辐条的连接强度需求,轮体中心设置同轴心的转轴安装位,转轴位的孔径公差按照通用转动副的配合要求设计,可适配常规直径的支撑转轴,安装时需保证转轴与轮体的同轴度误差控制在转动副允许的范围内,避免转动过程中出现卡滞或偏磨问题。

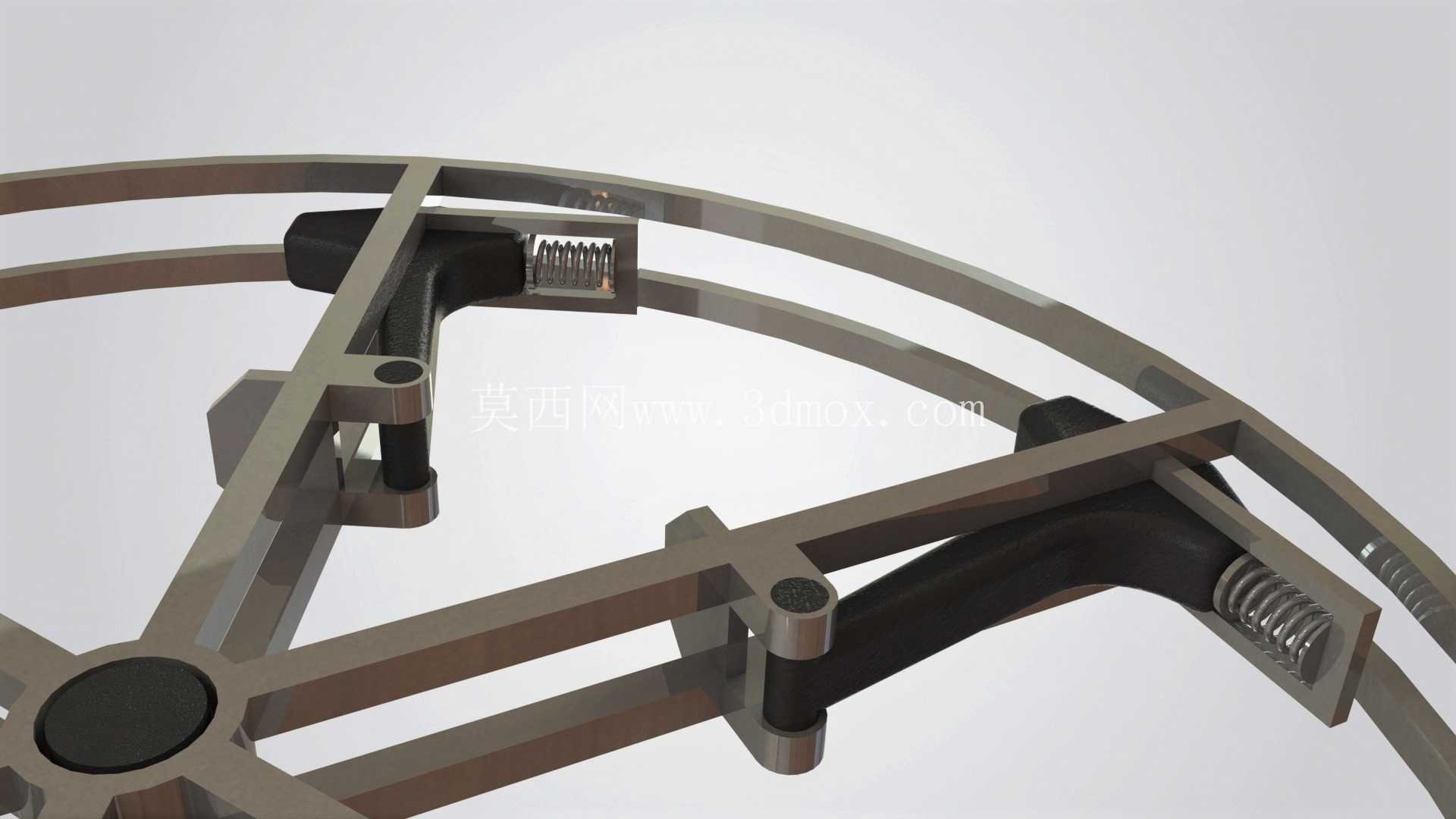

  分布在辐条上的偏心重力块是整个结构的核心功能部件,每个重力块通过铰接结构与辐条连接,铰接轴的轴线与轮体转轴轴线平行,重力块可沿铰接点在设定角度范围内摆动,摆动行程通过辐条上的限位结构进行约束,避免重力块摆动幅度过大导致轮体整体动平衡失控。设计过程中对每个重力块的质心位置进行了反复校核,确保轮体转动过程中,处于轮体一侧的重力块质心始终距离转轴更远,产生更大的顺时针力矩,另一侧的重力块随轮体转动到对应位置时,会在自身重力作用下沿铰接点下摆,质心向转轴方向靠近,以此减小反向力矩,试图通过两侧持续的力矩差维持轮体的持续转动。

  从实际工程应用的角度来看,这类概念结构目前主要用于机械原理教学演示、创意机械科普展品场景,可直观展示重力力矩、偏心转动、铰接摆动的机械原理,帮助学习者理解转动副的受力变化、质心偏移对转动力矩的影响规律。在结构设计细节上,辐条与外框的连接采用嵌入式定位加紧固件锁紧的方式,保证连接位置的刚度,避免轮体高速转动时辐条出现形变,导致重力块的摆动轨迹偏离设计值。每个铰接位置都预留了润滑介质的加注空间,可在长期演示运行时加注润滑脂,减小铰接副的摩擦阻力,降低不必要的能量损耗。

  在安装边界方面,整个轮体的轴向厚度控制在较小尺寸范围内,配套的支撑支架仅需在轮体两侧设置对应高度的轴承座即可完成安装,轴承座的中心高度需大于轮体半径,保证轮体转动过程中外缘不会与安装基面发生干涉,轮体两侧与支架的间隙需控制在合理范围,既不能过大导致转轴受弯力矩增加,也不能过小导致轮体转动时与支架发生摩擦。需要明确的是,这类重力驱动概念结构受限于能量守恒定律,实际运行中会受到铰接副摩擦、空气阻力、转轴转动阻尼等多种能量损耗因素的影响,无法实现真正意义上的永动运行,设计过程中对各个摩擦副的阻力系数进行了优化,尽可能降低能量损耗,延长单次外力驱动后的转动持续时间,以满足科普演示的实际需求。

  在结构强度校核环节,针对外框、辐条、重力块、铰接轴分别进行了受力分析,外框主要承受辐条传递的径向拉力与重力块转动时的离心力,因此选用抗弯截面模量合适的型材制作;辐条除了承受拉力外,还要承受重力块摆动时产生的交变冲击力,因此在辐条与铰接座的连接位置做了局部加厚处理,避免长期交变载荷下出现疲劳断裂;重力块采用密度均匀的金属材质制作,保证每个重力块的重量一致,避免因重量差导致轮体出现固定的偏重卡点;铰接轴选用耐磨材质制作,表面做硬化处理,提升长期摆动运行下的耐磨性能。整个轮体的动平衡在设计阶段就做了初步配平,除了设计所需的偏心力矩外,尽可能消除其他方向的不平衡量,保证转动过程的平稳性,减少运行时的振动与噪音。
