静音式箱式电源变压器柜体结构设计

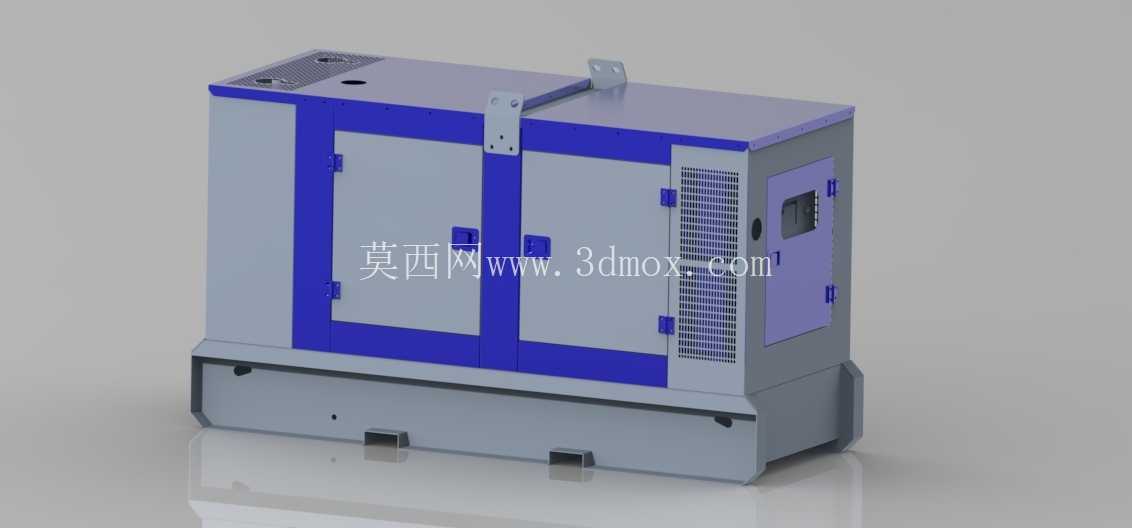

　　这款箱式电源变压器的柜体结构，在户外配电场景的适配性上做了大量落地化的结构考量，日常多应用在厂区临时供电、商业综合体备用电源、户外施工点位配电、居民区配套供电等场景，这类场景对设备的防护等级、运行噪音、安装便捷性都有明确的工程要求。从结构设计逻辑来看，整体采用分体式舱室布局，左侧为变压器核心容纳舱，设置双开检修门，门体四周预留密封胶条安装槽位，配合蓝色边框的加强压边结构，既可以保证门体闭合后的密封性能，减少雨水、粉尘进入舱内的概率，也能提升门体的结构刚度，避免户外长期使用出现变形翘边的问题。右侧舱室集成了散热通风与操作界面区域，竖向排布的通风格栅采用百叶式冲压结构，格栅叶片向下倾斜15度，在保证通风散热面积的同时，可直接阻挡雨水斜向溅入舱内，格栅内侧预留了防尘滤网的安装导轨，后期维护时可直接抽出滤网清理，无需拆解柜体侧板。操作窗口设置在右侧舱室的外侧立面，窗口周边做了凸起的防水沿，配套的透明防护盖板可向上翻起，日常操作时无需打开整扇舱门，既提升了操作便捷性，也减少了舱内核心部件暴露在外的风险。

　　柜体顶部采用一体化折弯的顶盖结构，边缘做下翻边处理，顶盖与舱体框架的连接位置设置连续的密封垫，避免顶部积水渗入舱内，顶盖上预留的吊耳结构采用加厚钢板焊接成型，吊耳的开孔位置做了圆角过渡，避免吊装时钢丝绳出现应力集中割损的问题，吊耳的焊接位置对应柜体底部的承重梁，可保证整台设备吊装时的受力均匀，不会出现柜体变形的情况。柜体底部采用一体化折弯的底座结构，底座设置了叉车叉装孔位，同时预留了地脚安装的固定孔，既可以通过叉车短距离转运，也可以通过膨胀螺栓直接固定在混凝土基础上，底座的高度设置为150mm，可避免地面积水倒灌进入舱内，同时也给底部线缆的进出预留了足够的操作空间。

　　从安装边界来看，柜体整体的长宽尺寸控制在常规运输车辆的装载范围内，不需要额外拆解即可完成公路运输，设备安装时左右两侧需要预留不小于800mm的检修通道，背部预留不小于600mm的散热与维护空间，正面操作区域预留不小于1200mm的操作空间，可满足配电设备安装的安全规范要求。柜体的钣金拼接处全部采用满焊后打磨处理，外表面做喷塑防护，蓝灰配色的分区设计既可以区分不同功能舱室，也能在户外环境下保持较好的耐候性，减少紫外线照射带来的漆面老化问题。舱门的锁具采用防雨式专用锁，锁孔位置设置防水盖，避免雨水进入锁芯导致锈蚀，门体与框架之间的连接铰链采用加厚不锈钢材质，可承受门体频繁开启的载荷，长期使用不会出现下垂变形的问题。

　　散热风道的设计上，采用下进上出的自然通风路径，冷空气从底部格栅进入舱内，带走变压器运行产生的热量后从顶部预留的通风口排出，不需要额外加装强制散热风机即可满足常规功率下的散热需求，既降低了设备的运行能耗，也减少了风机运行带来的额外噪音，配合舱体内壁预留的隔音棉安装位，可有效降低变压器运行时的噪音传递，适配居民区、商业区这类对噪音控制有要求的应用场景。柜体框架采用型钢焊接成型，整体刚度可承受变压器核心部件的重量，同时可抵御户外12级以下的风压，不会出现柜体晃动变形的问题，所有外露的金属紧固件都采用不锈钢材质，避免长期户外使用出现锈蚀，影响后期的拆解维护。
