敞开式电源变压器承载安装框架结构

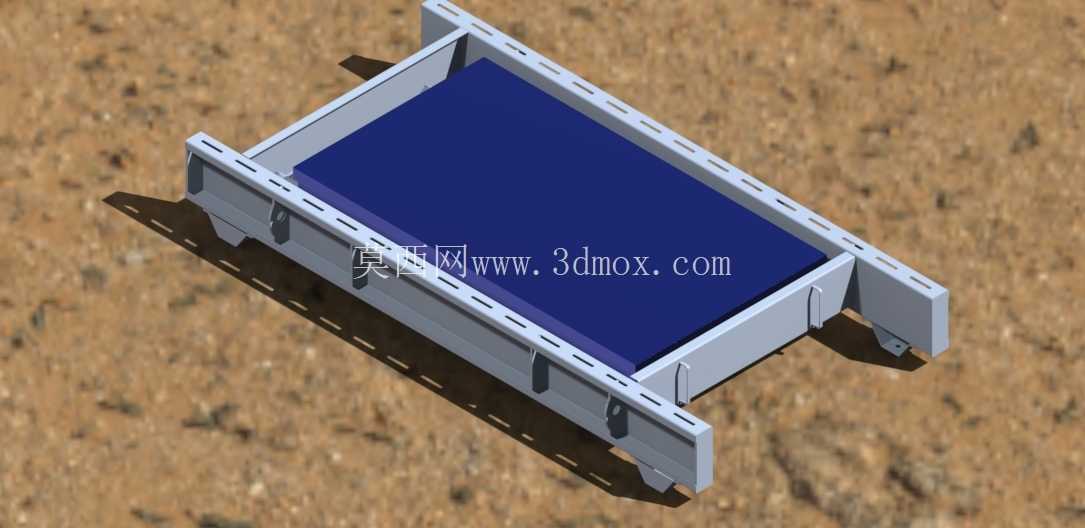

　　该结构件为敞开式电源变压器配套的承载安装框架，主要应用于中小容量干式电源变压器的装配场景，常见于工业控制柜内部集成、小型分布式供电站点、民用建筑配电支路的变压单元安装环节，核心作用是为变压器核心绕组、铁芯组件提供稳定的刚性承载，同时预留充足的散热间隙与安装固定点位，避免变压器本体直接与安装基面接触带来的振动传导、散热受阻问题。从结构设计逻辑来看，框架采用双侧长侧边梁搭配端部封板的开放式布局，两侧长梁沿变压器长度方向延伸，梁体上均匀排布的长圆孔为安装调节孔，既可以适配不同宽度尺寸的变压器本体固定，也能在现场安装时抵消基面加工带来的位置误差，无需二次扩孔即可完成对位固定；梁体截面采用折弯成型的槽型结构，在控制整体重量的前提下提升了纵向抗弯刚度，避免变压器铁芯、绕组总重加载后出现梁体下挠变形，影响内部铁芯叠片的装配间隙。

　　框架底部设置的四个凸起支脚为安装定位支撑，支脚高度经过匹配计算，能够让框架底面与安装基面之间留出足够的走线空间，变压器低压侧、高压侧的引出线缆可以从框架底部间隙直接排布，无需额外在梁体上开设大尺寸走线孔破坏结构强度，同时支脚的接触面积经过优化，能够将变压器运行时产生的微小振动均匀分散到安装基面，减少局部应力集中。框架内部的承托面为平整的安装基准面，与变压器本体底部的安装板完全贴合，承托面边缘设置的向上翻边能够对变压器本体形成侧向限位，避免设备运输、运行过程中出现横向滑移，翻边高度控制在合理范围，不会遮挡变压器绕组的散热风道，保证空气能够从框架侧面、底部顺畅流通，带走变压器运行产生的热量。

　　在安装边界设计上，框架的整体外轮廓尺寸严格匹配常规低压电源变压器的安装尺寸规范，两侧梁的外伸长度预留了标准的固定孔位间距，可以直接适配市面常见的柜内安装横梁、墙面安装支架的孔位布局，无需额外设计转接板；框架的整体高度经过压缩，在保证支脚走线空间、梁体结构强度的前提下，尽可能降低变压器安装后的整体重心，减少外部振动带来的结构共振风险。从实际使用角度出发，该框架的开放式结构相比封闭式外壳，更适合应用在通风条件良好、无额外防尘防水要求的室内配电场景，装配时可以先将框架固定在安装基面，再将变压器本体吊装落入框架承托面，通过侧边梁的长圆孔调整位置后锁紧固定螺丝，整个装配流程无需复杂工装，单人即可完成中小容量变压器的安装作业；后期维护时，松开固定螺丝即可直接将变压器本体从框架上方吊出，无需拆除框架周边的布线与相邻设备，大幅降低运维拆装的工作量。

　　梁体上的长圆孔同时兼顾了接地端子的安装需求，可以在任意孔位固定接地铜排，保证框架与变压器本体、接地系统的可靠连接，避免设备漏电时的安全隐患。框架的所有折弯棱边都做了圆角处理，避免装配过程中划伤线缆或者作业人员，细节处理符合电气设备结构件的安全设计要求。
