户外预装式箱式变电站柜体结构设计

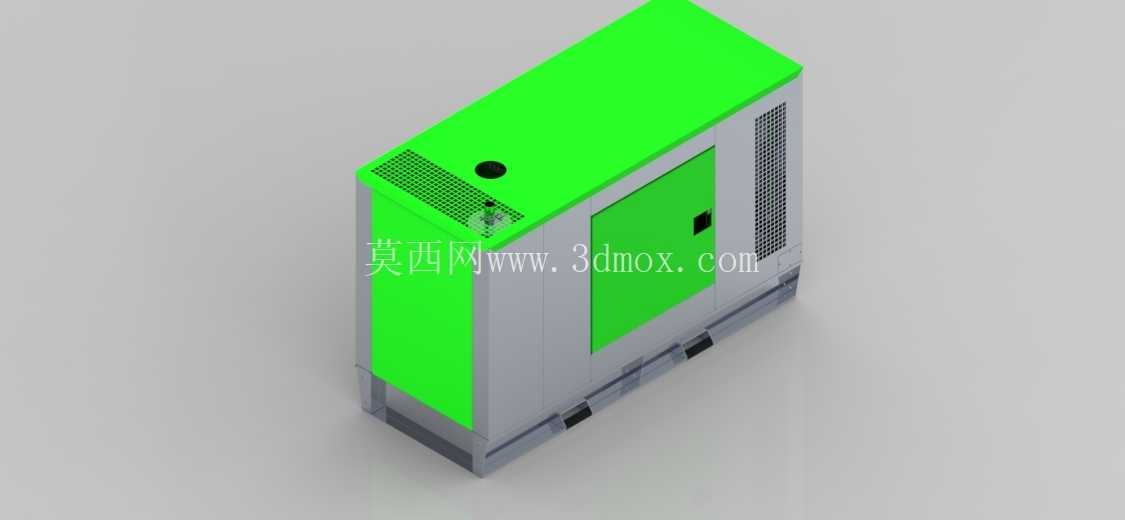

　　这款户外预装式变电柜体的三维结构设计，首先要匹配城乡配电网户外落地安装的实际工况，在结构布局上充分考虑户外长期运行的防护需求。从外形结构来看，柜体采用长方体落地式布局，顶部做了微斜的一体化顶盖设计，避免户外降雨时表面积水渗漏，顶盖边缘设置外翻式滴水沿，引导雨水直接滴落至柜体基础外侧，不会顺着柜体侧壁流进安装缝隙。柜体正面设置单开式检修门，门体与柜体框架的贴合面加装整圈密封胶条，配合多点式门锁结构，能够达到户外设备所需的IP54防护等级，既可以阻挡扬尘进入柜体内部影响电气元件绝缘性能，也能防止暴雨天气下的雨水渗入。柜体侧面预留了通风格栅区域，格栅采用百叶式倾斜结构，外部空气可以通过格栅进入柜内形成自然对流散热通道，同时倾斜的百叶叶片能够阻挡雨水直接溅入柜内，格栅内侧还预留了防尘滤网的安装位，可根据现场扬尘情况选配不同过滤等级的滤网，平衡散热效率与防尘需求。

　　在内部结构的设计思路上，柜体框架采用标准化型材拼接结构，所有安装横梁都预留了通用的模数化安装孔位，能够适配不同容量等级的变压器、高低压配电单元的安装固定需求，不需要在现场进行二次打孔加工，大幅缩短现场安装的施工周期。柜体底部设置了一体化的安装底座，底座上预留了对应变压器安装、电缆进出的开孔，开孔边缘做了钝化翻边处理，避免敷设电缆时划伤电缆绝缘层，底座下方预留了100mm的架空高度，既可以避免地面积水倒灌进柜内，也方便现场施工时进行电缆的弯曲与固定作业。柜体顶部除了顶盖结构，还预留了吊装孔的安装位置，吊装孔采用内嵌式加强结构，能够满足整柜带设备吊装的强度需求，不会在吊装过程中出现柜体变形的情况。

　　从实际应用场景出发，这款柜体主要用于城市商业区、居民小区、工业园区、户外施工临时供电等场景的配电环节，作为预装式变电站的外壳结构，它需要将高压进线单元、变压器单元、低压出线单元整合在同一个封闭柜体内，相比传统的露天配电设施，能够大幅减少外部环境对电气设备的侵蚀，延长内部元件的使用寿命，同时一体化的柜体结构不需要现场单独建设配电房，能够节省土建施工成本，缩短配电项目的建设周期。在结构强度设计上，柜体外壳采用冷轧钢板折弯成型，外部表面做户外级粉末喷涂处理，能够耐受户外紫外线照射、温差变化带来的腐蚀与老化，正常户外使用场景下，外壳涂层可以保证十年以上不出现粉化、脱落的情况。柜体的检修门开启角度可以达到120度以上，门体与柜体框架之间加装了限位支撑杆，检修时可以将门体固定在全开位置，方便运维人员进出柜体进行设备检修、元件更换作业，门体上还预留了观察窗的安装位，可以根据需求加装透明防护板，不需要开门就可以观察柜内设备的运行状态。

　　在安装边界的考量上，这款柜体的外形尺寸适配常规10kV容量630kVA及以下变压器的安装需求，柜体整体宽度控制在2.2米以内，深度控制在1.8米以内，高度控制在2.3米以内，能够满足大多数城市道路旁、小区绿化带内的安装占地要求，不需要额外占用过大的土地面积。柜体与周边建筑物、道路的安全距离完全符合配电设施安装规范的要求，柜体外壳的所有外露金属部件都做了可靠的接地连接点，接地螺栓采用不小于M12的不锈钢螺栓，保证接地连接的可靠性，避免出现外壳带电的安全隐患。在散热设计上，除了侧面的自然通风格栅，还可以根据内部变压器的发热量，在格栅位置预留加装强制排风风机的安装位，当柜内温度超过设定阈值时，可以启动风机进行强制排风，提升柜内的散热效率，保证高温季节满负荷运行时，柜内温度不会超过电气元件的允许工作温度范围。柜体的所有拼接缝隙都做了打胶密封处理，门板与框架的配合间隙控制在2mm以内，既保证密封性能，也避免间隙过大导致的防护等级下降问题。
