工业级箱式电源变压器柜体结构设计

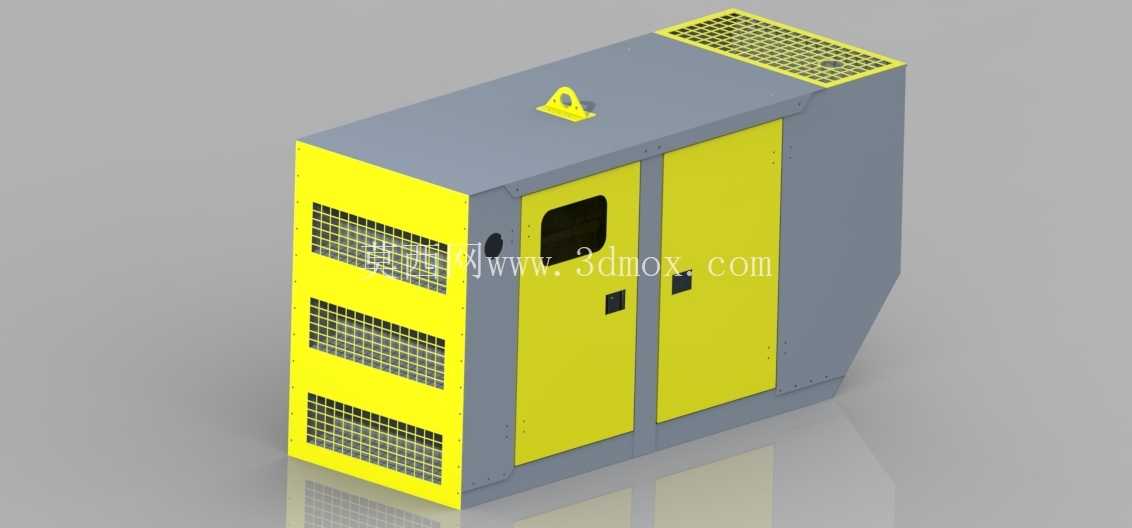

　　在工业供配电场景里，这类箱式电源变压器柜体是厂区低压配电、临时施工供电、户外场站配电环节的核心承载结构，日常需要兼顾内部铁芯、绕组组件的防护，以及运行过程中的散热、运维操作便利性，建模时需要把现场安装、运维、长期运行的各类边界条件都纳入考量。从结构布局来看，柜体采用灰黄双色的钣金拼接结构，正面设置双开门结构，左侧门体预留观察窗，日常巡检时不用开门就能直接观察内部仪表、油位或者组件运行状态，减少开门操作带来的安全隐患；门体四周做了折边压筋处理，既提升门板整体刚性，避免大尺寸门板长期开关出现变形，也能配合密封胶条实现IP等级的防护要求，阻挡户外扬尘、溅水进入柜体内部。

　　柜体左侧立面设置三层通风格栅，格栅采用钢板网冲孔加内侧防护网的双层结构，顶部同样预留通风网格区域，配合内部空气对流形成自然散热风道——变压器运行过程中铁芯和绕组产生的热量会顺着热空气上升的路径从顶部格栅排出，冷空气从侧部格栅补入，不用额外加装强制风冷组件就能满足常规容量下的散热需求，降低后期运维的配件更换成本。柜体顶部设置一体化吊耳结构，吊耳位置经过重心校核，现场吊装时用卸扣连接吊耳就能平稳起吊整个柜体，不用额外焊接临时吊点，避免吊装过程中柜体变形；吊耳做了加厚处理，焊接位置延伸到柜体顶部的加强梁上，能承载整个柜体加注变压器油、安装完内部组件后的总重量，防止吊装时出现吊耳撕裂的风险。

　　从安装边界来看，柜体底部预留了与基础槽钢连接的安装孔位，孔位间距匹配常规配电基础的预埋尺寸，现场安装时直接对齐孔位穿入固定螺栓即可，不用现场重新打孔调整；柜体右侧做了斜切式的收边结构，这个设计一方面是缩减柜体整体的占地宽度，适配场地狭窄的安装场景，另一方面也能避免直角结构在运输、安装过程中出现磕碰变形，同时斜切面内部可以预留走线空间，方便高低压线缆的侧部出线接线。

　　建模过程中需要注意钣金件的折弯系数匹配，所有门板、侧板的拼接处都预留了合理的装配间隙，避免焊接或者螺栓连接时出现装配干涉；门体上的锁具位置做了局部加强，开关门时的受力不会直接作用在薄钣金门板上，提升锁具的使用寿命；格栅区域的开孔率经过核算，既保证足够的通风面积，也能防止鼠虫、较大体积的杂物进入柜体内部，避免引发内部短路故障。这类柜体结构在实际应用中，还需要考虑户外使用的耐候性，所有外露钣金件的折边都做了钝化处理，避免涂层破损后出现锈蚀蔓延；双开门的门缝处做了等间隙控制，整门装配后缝隙均匀，不会出现一侧宽一侧窄的情况，既保证外观规整，也能确保密封胶条的压缩量一致，实现均匀的密封效果。
