户外静音式箱变柜体结构三维设计

　　这套三维结构针对户外预装式配电场景做了全维度的落地化设计，区别于传统裸露式的变压器安装方案，整体采用全封闭柜式集成结构，核心解决户外配电设备的防护、降噪、安装集成三类核心工程痛点。从实际应用场景来看，这类结构多用于工业园区临时配电、商业地块户外供电、市政基建临时取电、居民区配套供电等场景，设备直接落地安装在户外硬化地面，不需要额外搭建独立配电房，能大幅压缩配电设施的土建成本与施工周期。

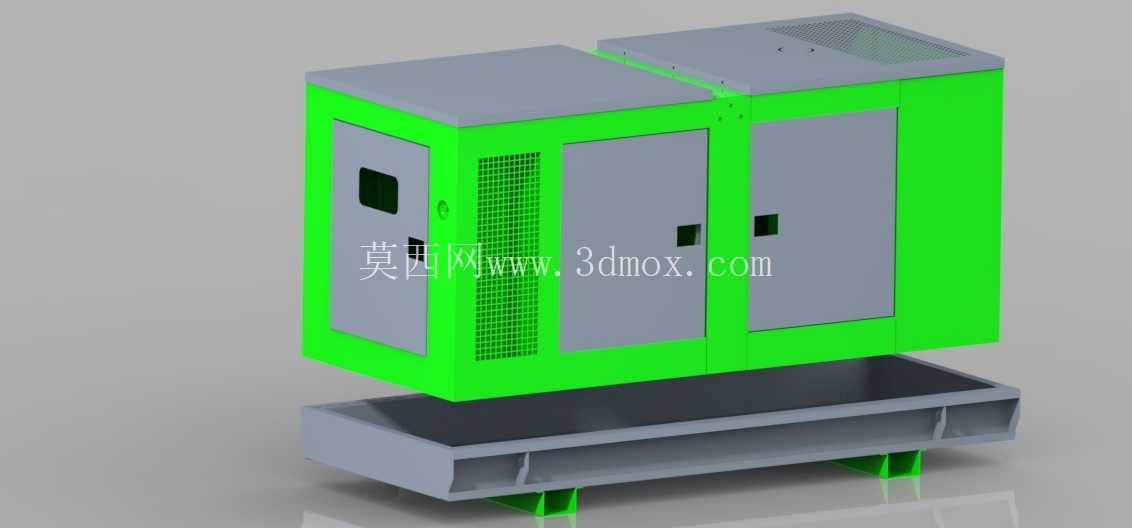

　　从结构功能设计来看，整体分为上部柜体与下部集成底座两个核心部分。下部底座采用槽型钢结构焊接成型，底座预留了叉车搬运的叉取间隙，同时在底部设置了接地安装位与线缆穿入通道，现场安装时只需要将预制好的线缆从底座预留通道穿入柜内，完成接线后即可固定投用，不需要额外做复杂的现场布线改造。底座的承托结构做了加强筋设计，能够承载上部柜体加上内部变压器、高低压配电组件的总重量，同时底座边缘做了高出安装面的挡边设计，能避免户外积水灌入柜内，也能阻挡地面的小动物从底部缝隙钻入柜体造成电气短路故障。

　　上部柜体采用分仓式结构设计，正面设置三扇独立的检修门，每扇门对应内部不同的功能仓：靠近左侧通风栅格的仓体对应变压器主机仓，中间与右侧的仓体分别对应高压进线仓与低压出线仓，不同仓体之间做了金属隔板分隔，能避免不同电压等级的组件之间产生电磁干扰，也能在局部出现故障时阻隔故障蔓延。左侧柜体侧面设置了通长的通风栅格，栅格采用冲孔网板结构，开孔率经过匹配计算，既能保证柜内设备运行时的热量自然散出，又能阻挡户外的落叶、蚊虫、雨水溅入柜内，栅格内侧预留了防尘棉的安装槽位，在多尘的工业区使用时可以加装防尘过滤件，进一步提升内部组件的运行可靠性。

　　柜体的门板做了双层结构设计，外层为高强度钣金壳体，内侧预留了吸音棉的粘贴空间，针对变压器运行时产生的低频嗡嗡噪音做降噪处理，在居民区周边安装时能有效降低设备运行的噪音外传，避免产生噪音扰民问题。每扇门板上都预留了观察窗与门锁安装位，日常巡检时不需要打开门板就能通过观察窗查看内部设备的运行状态，门锁采用通用的配电柜防盗锁结构，避免非专业人员随意打开柜门引发安全事故。柜体顶部采用拼接式顶盖设计，顶盖边缘做了向外延伸的防雨檐，雨水落在顶盖后会顺着防雨檐直接排到柜体外侧，不会顺着门板缝隙渗入柜内，顶盖的拼接处做了凸起的止口结构，装配后配合密封胶条就能实现可靠的防水密封，不需要额外做焊接处理，也方便后期拆解吊装内部的重型组件。

　　从安装边界尺寸来看，整体结构的宽度、深度与高度都符合常规户外箱变的运输限界要求，整体可以作为一个完整单元通过普通货运车辆运输，不需要做分体拆解运输，现场就位后接好线缆就能投用。柜体的安装孔位按照通用的变压器安装尺寸做了预留，内部可以适配不同容量等级的油浸式或干式变压器组件，不需要对柜体结构做二次改造就能完成内部组件的装配。柜体表面的涂装采用户外级粉末喷涂工艺，色彩分区做了辨识度设计，柜体边框采用高可见度的绿色涂装，门板与顶盖采用灰色涂装，既符合电力设备的安全标识规范，也能在户外环境下长期使用不出现漆面脱落、锈蚀的问题。

　　在建模细节上，所有的钣金折弯角、焊接预留量、装配间隙都按照实际钣金加工的工艺要求做了还原，门板与柜体的铰接位置预留了合页的安装空间，门锁的安装位做了沉台设计，装配后门锁表面与门板齐平，不会出现突出的棱角造成巡检人员磕碰。通风栅格的冲孔尺寸、加强筋的排布位置、底座的承力梁跨度都经过结构受力校核，既不会出现结构强度不足的问题，也不会因为过度设计造成材料浪费。整个模型完整还原了箱变柜体从外部装配到内部安装预留的全部结构细节，能够直接用于钣金加工的图纸拆解，也可以作为配电方案选型时的可视化参考，帮助施工方、设计方快速确认设备的安装占位与外观匹配度。
