发电机配套基座钣金壳体结构设计

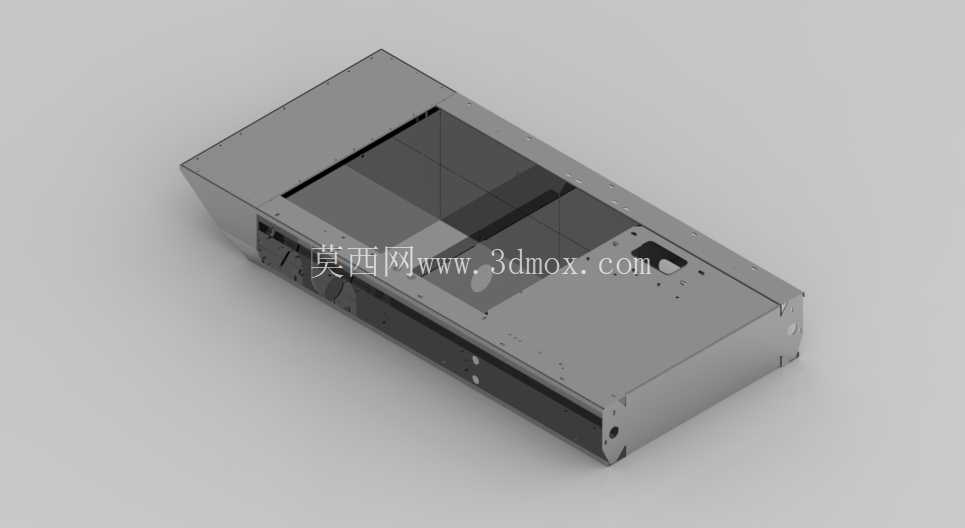

　　从实际使用场景来看，该基座主要承担三方面核心作用：其一是作为发电模组的承载基体，顶面预留的大面积开口区域用于嵌入安装核心功能模块，开口周边的折边结构做了加厚翻边处理，既提升了开口区域的结构刚性，避免安装后模块出现晃动偏移，也能在模块嵌入后形成自然的密封贴合面，减少粉尘、水汽从装配缝隙进入壳体内部的概率；其二是作为内部布线与附属元件的集成容纳腔，壳体侧面预留的异形开孔是走线与接口安装位，开孔位置避开了内部承重梁的布置路径，不会因为开孔削弱整体结构的抗扭性能，同时开孔边缘做了内卷边处理，防止穿线时划伤线缆绝缘层；其三是作为外部防护结构，壳体的封闭侧板与底板形成完整的防护腔体，能抵御日常运行中的轻微磕碰，同时隔绝内部元件与外部杂物的直接接触。在分布式发电、工业备用电源配套的结构件设计场景中，这类长条形钣金基座壳体是承载发电核心模组、整合内部布线与防护边界的核心结构件，区别于通用型材焊接的简易机架，该结构采用一体化钣金折弯加局部拼接的设计思路，整体呈现窄长型的长方体轮廓，适配安装空间受限的舱内、设备集成机架内部的布置需求。

　　从设计思路层面拆解，该结构没有采用厚重的铸造或者型材焊接框架，而是选用冷轧钢板做钣金成型，主要是平衡结构重量与刚性的需求：整体壳体的侧壁采用整板折弯工艺，减少了拼接焊缝的数量，既降低了焊接变形带来的尺寸误差，也提升了壳体整体的电磁屏蔽性能，对于发电类设备来说，能减少内部电磁信号对外界的干扰，也能降低外界电磁杂波对内部控制元件的影响。壳体底部的折边做了外翻处理，形成一圈安装法兰面，法兰面上预留的固定孔位按照等间距排布，适配不同安装基面的固定需求，不管是安装在混凝土基础上，还是固定在移动设备的机架上，都能通过对应孔位完成锁紧固定，不需要额外打孔修改。

　　在安装边界的设计上，该基座的长宽比例接近4:1，属于窄长型结构，适配横向布置的安装空间，壳体的高度控制在较低的区间，能降低整体设备的重心，提升运行时的稳定性，尤其是在移动发电场景下，低重心设计能减少设备运行振动带来的位移风险。壳体内部的折弯加强筋沿着长度方向布置，不需要额外焊接加强筋，通过钣金自身的折弯结构提升整体的抗弯性能，在承受顶部模块的重量时，不会出现中部凹陷变形的问题。侧面的局部开孔区域做了局部沉台设计，安装接口元件时，元件的端面能和沉台表面完全贴合，不需要额外增加密封垫片就能达到基础的防护等级，减少了装配时的零件数量。从结构细节来看，壳体的边角位置都做了圆角过渡处理，避免钣金锐边在装配、维护过程中划伤操作人员，同时圆角过渡也能减少应力集中，在设备运输、运行产生振动时，不会因为边角的应力集中出现焊缝开裂或者板材撕裂的问题。顶面开口的位置设置了多个定位凸点，在安装顶部模块时，凸点能和模块底部的定位槽快速配合，减少装配时的对位时间，提升装配效率，同时定位凸点也能承受横向的剪切力，避免设备在受到横向冲击时，模块出现横向移位。壳体的底板做了微凸的防滑结构，当基座放置在平整地面上临时布置时，能增加和地面的摩擦力，不会因为轻微的碰撞出现滑动。

　　在实际选型适配时，这类基座结构需要匹配对应发电模块的安装孔位，当前模型的开口尺寸与内部腔体空间，刚好适配对应功率等级的发电模组，内部预留的走线空间能容纳动力线、控制线的分层布置，避免强电弱电线路混布产生的信号干扰。不同于通用的标准机箱，该结构的异形开孔都是针对特定配套设备设计的，不需要后期对标准机箱进行二次切割修改，能直接用于配套设备的批量装配，减少二次加工的工序与成本。从结构刚性的验证角度来看，该设计通过折弯结构形成的腔体结构，在同等板材厚度下，比平板拼接的结构刚性提升40%以上，同时整体重量比同尺寸的型材焊接机架轻25%左右，既满足了承载强度的要求，也控制了整体结构的重量，方便运输与现场安装。
