小型电气控制操作箱体结构设计

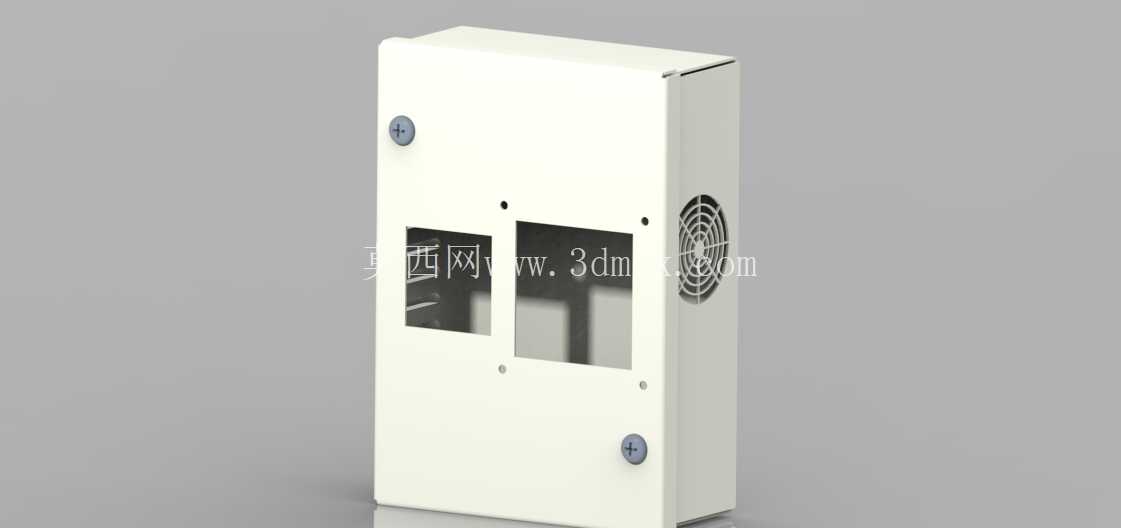

　　这款小型电气控制操作箱体，主要面向低压配电末端的小功率设备控制场景，常见于小型生产线工位旁、单机配套设备侧装、小型加工单元的本地操作端，用来承载小型断路器、继电器、端子排这类低压控制元件，同时给操作人员提供本地启停、状态观测的操作界面。从结构设计来看，整体采用冷轧钢板折弯拼焊的钣金壳体思路，壳体侧边做了折边包边处理，既可以提升壳体整体的抗扭刚度，避免薄钣金在运输、安装过程中出现形变，也能消除拼接处的锐边，防止安装维护人员被割伤。正面预留了两个透明观察窗位，对应内部安装的数显仪表、指示灯或者小型断路器操作手柄，不用开启箱门就能直接观测设备运行参数、开关状态，日常巡检的时候不用反复开箱，提升运维效率。

　　观察窗旁侧预留了按钮安装孔位，可以根据实际需求安装急停按钮、启停按钮、转换开关这类操作元件，孔位周边做了沉台设计，安装按钮的时候可以保证端面贴合平整，不会出现凸起歪斜的情况，同时也能减少缝隙处的灰尘进入。箱体右侧设计了轴流风机安装位，配套的通风孔采用格栅式冲压结构，既可以保证内部电气元件工作时的热量及时排出，避免密闭空间内积热导致元件寿命下降，也能阻挡较大尺寸的杂物、虫鼠进入箱体内部造成短路故障。风机安装位周边预留了螺丝固定孔，采用标准的M4安装孔距，适配市面上绝大多数同尺寸的常规散热风机，后期维护更换的时候不需要重新打孔，通用性较强。

　　箱体上下两端都预留了进出线敲落孔，敲落孔采用不同直径的阶梯式设计，可以根据进出线电缆的规格选择对应尺寸敲落，适配不同线径的电缆引入，同时孔位边缘做了钝化处理，穿线的时候不会划伤电缆绝缘层，降低漏电风险。箱体的固定采用侧边内嵌式螺丝设计，螺丝隐藏在壳体折边内侧，外部没有突出的固定件，既可以让箱体外观更整洁，也能避免无关人员随意拆卸箱门，具备一定的防误拆能力。安装边界方面，这款箱体属于壁挂式安装结构，背部预留了四个挂装孔位，孔位采用上窄下宽的葫芦孔设计，安装的时候可以先把膨胀螺丝固定在墙面或者设备机架上，再把箱体挂装上去微调位置，最后锁紧固定螺丝即可，不需要托举着箱体拧螺丝，单人就能完成安装作业，适配的安装墙面可以是水泥墙面、设备钣金机架、型材支架等多种场景。

　　从内部空间布局来看，箱体内腔预留了标准DIN导轨安装位，可以直接卡装标准宽度的低压电气元件，导轨安装位置做了前后微调的长孔设计，可以根据元件的深度调整导轨位置，避免元件顶住箱门或者离箱门过远导致操作手柄够不到。箱门和箱体之间预留了接地螺丝位，可以配套编织接地带连接箱门和壳体，保证金属壳体可靠接地，避免漏电时出现外壳带电的安全隐患。整体结构没有多余的冗余设计，所有孔位、安装位都围绕小功率本地控制的实际需求设置，既不会因为功能冗余造成成本浪费，也能覆盖绝大多数小型单机控制、工位配电的使用场景，钣金折弯的拼合精度控制在合理范围内，箱门闭合后缝隙均匀，不会出现翘边、缝隙过大的情况，配合边缘的密封泡棉条（安装槽位已预留），可以达到基础的防尘防护等级，适配普通室内工业车间的使用环境，不会因为日常的粉尘、轻微溅水影响内部元件正常工作。
