壁挂式电气控制柜体内部组件装配结构

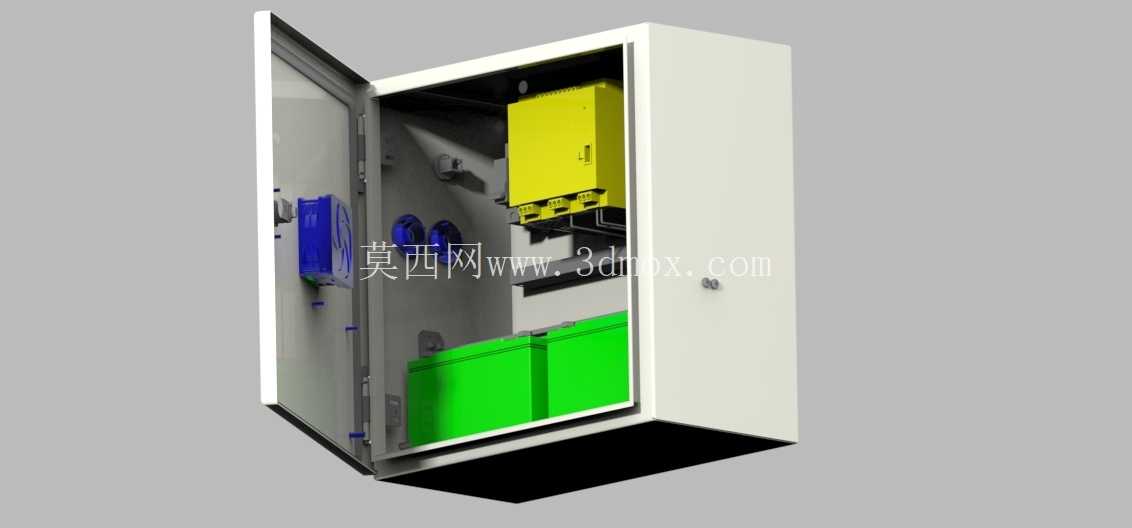

　　这款壁挂式电控柜体的三维结构，完整还原了工业现场低压配电末端柜体的实际装配状态，日常应用场景覆盖车间工位动力配电、小型设备就近电控、楼宇公共区域配电支路、户外零散负载供电等场景，这类柜体通常安装在靠近负载端的墙面或支架上，缩短低压出线的走线长度，降低线路压降与线缆成本，同时方便现场操作人员就近完成分合闸、故障复位等操作。从结构设计来看，柜体采用单开门壁挂式结构，门板与柜体主体通过侧边暗藏式铰链连接，关闭后通过侧边锁具实现密封锁紧，门板内侧预留了线槽安装位，可布设柜内到门板操作元件的二次控制线，避免开关门过程中对线束造成拉扯磨损。

　　柜体内部的安装布局遵循强电上置、弱电下置的配电设计原则，上部安装的黄色单元为主进线开关与主回路保护模块，该模块采用导轨式安装结构，背部卡接在柜体后部的标准安装导轨上，模块下部预留了出线端子排的安装空间，主回路进线从柜体顶部的进线敲落孔引入，直接接入主开关上部进线端，减少主回路大电流线缆的弯折半径，降低线缆布设难度。下部的两个绿色单元为出线回路的分路保护与馈电模块，两个模块并排安装在下部安装梁上，每个模块对应独立的出线回路，可分别为不同的负载提供过载、短路保护，模块之间预留了足够的接线操作空间，方便后期维护时的端子拆装与线路排查，柜体下部预留了多个出线敲落孔，可根据现场出线方向选择不同位置开孔，适配不同走向的出线线缆布设需求。

　　从安装边界来看，柜体背部设置了四个壁挂安装孔，孔位间距符合常规壁挂柜体的安装标准，可直接适配市面通用的壁挂安装支架，安装时需保证柜体与墙面之间预留不小于20mm的散热间隙，避免柜体后部紧贴墙面影响散热；柜体的开门侧预留不小于柜体宽度的操作空间，保证门板可以完全打开至90度以上，方便内部组件的安装与后期维护操作。柜体内部的安装导轨、安装梁均采用可调节式设计，可根据内部安装元件的尺寸调整安装位置，适配不同规格的电气元件安装需求，提升柜体的通用适配性。柜体的门板与柜体接触位置设置了密封胶条，可达到基础的防尘防护等级，适配多数室内干燥无强腐蚀的安装场景，若应用在多粉尘、潮湿的场景，可在门板处加装防水胶条提升防护等级。

　　在建模逻辑上，该结构完整还原了各组件之间的装配干涉关系，铰链的转动角度、锁具的锁合行程、内部元件的安装间隙都按照实际实物尺寸搭建，可直接用于柜体结构的干涉校验、安装工艺模拟，也可作为配电方案展示、柜体装配培训的可视化模型使用，帮助设计人员提前排查装配过程中可能出现的线束干涉、操作空间不足等问题，减少实际生产装配过程中的整改成本。
