锅炉生产线配套高压离心引风机结构

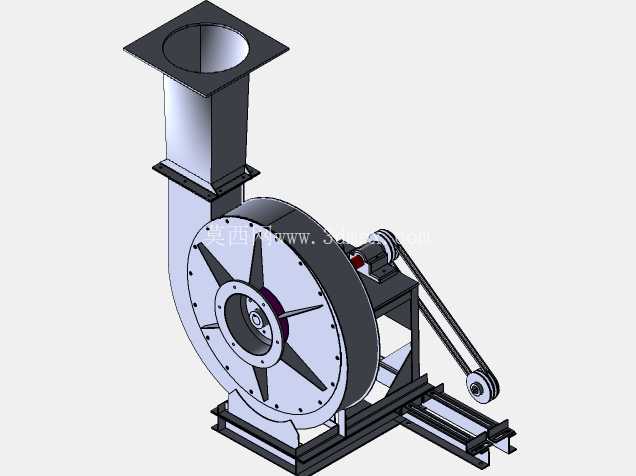

　　在工业锅炉的生产运行链路里，炉膛负压的稳定控制、高温烟气的有序导出，直接决定整套锅炉系统的燃烧效率与运行安全，这款配套的离心式引风机，正是针对锅炉生产线的烟气输送工况做的定向结构设计。从现场安装的边界条件来看，设备采用分体式撬装底座设计，风机本体、传动轴承座、驱动电机的安装位全部集成在同一组焊接机架上，机架底部预留了横向调节的长槽安装孔，现场就位时不需要额外做复杂的二次灌浆定位，只需要匹配烟道出口的中心高度，通过机架底部的调节槽微调水平位置即可，能大幅压缩现场安装的调试周期。

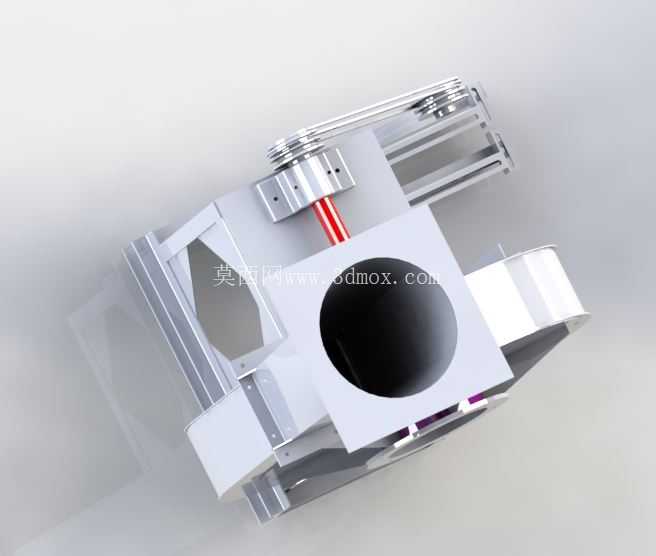

　　风机的进风口采用方形法兰对接结构，法兰端面加工有密封槽，配套耐高温石棉密封垫即可和锅炉尾部的烟道出口直接对接，避免高温烟气从连接位置泄漏；出风口为向上的方形直筒结构，顶部同样带配对法兰，可直接对接后续的除尘、脱硫烟道，不需要额外做变径转接，减少烟道系统的局部阻力损失。叶轮部分采用后向直板叶片设计，叶片与轮盘、轮盖之间采用连续满焊结构，针对锅炉烟气带少量粉尘颗粒的工况，叶片表面做了加厚耐磨处理，避免长期运行过程中颗粒冲刷导致叶片磨穿失衡；叶轮与主轴之间采用锥套胀接连接，相比普通平键连接，锥套结构的对中精度更高，运行过程中不会出现键槽松动导致的叶轮跳动，后期维护拆卸也不需要使用拉马等专用工具，松开锁紧螺栓即可完成叶轮的拆换。

　　传动部分采用皮带轮减速结构，电机轴端与风机主轴端的皮带轮中心距预留了足够的调节余量，现场更换三角带时不需要挪动电机或风机本体的安装位置，只需要松开电机的固定螺栓调整中心距即可完成皮带更换；轴承座采用分体式水冷结构，针对锅炉引风机输送介质温度较高的特点，轴承座内部预留了冷却水腔，运行时通入循环冷却水即可把轴承运行温度控制在合理区间，避免高温传导导致轴承润滑脂失效，延长轴承的连续运行寿命。从结构设计的细节来看，风机的机壳采用两开式中分结构，机壳的中分面加工有密封止口，后期需要清理叶轮积灰或者检查叶轮磨损情况时，只需要拆开上机壳的连接螺栓即可，不需要拆除进出口的烟道连接，大幅降低后期运维的工作量。

　　机壳底部设置有排污口，锅炉冷态启动产生的冷凝水、烟气携带的积灰可以通过排污口定期排出，避免积液在机壳内部导致叶轮腐蚀或者动平衡失衡。机架的结构设计充分考虑了动载荷的传导，轴承座、电机的安装位置下方都设置了加强筋板，避免设备满负荷运行时出现机架共振，传动部位的皮带轮外侧预留了安全防护罩的安装位，现场安装时配套钢板防护罩即可满足安全生产的防护要求。在设备选型匹配时，这款风机的风压参数可以覆盖10吨以下工业锅炉的烟气阻力需求，流量参数匹配锅炉满负荷运行时的烟气排放量，相比普通的通用离心风机，针对锅炉高温工况做的轴承冷却、叶片耐磨、密封结构优化，能更好的适应锅炉生产线的恶劣运行环境，减少非计划停机的概率。建模过程中对所有的配合公差做了还原，包括法兰的螺栓孔间距、轴承座的安装定位尺寸、皮带轮的中心距调节范围、叶轮与机壳的配合间隙都按照实际加工的公差要求做了参数化设置，结构工程师在做锅炉生产线的整体布局时，可以直接调用该模型对接烟道系统、基础平台的设计，不需要重新测绘设备的安装尺寸，能有效提升整线设计的效率，避免出现设备到场后安装尺寸不匹配的问题。
