机械连接定位工装零件三维设计

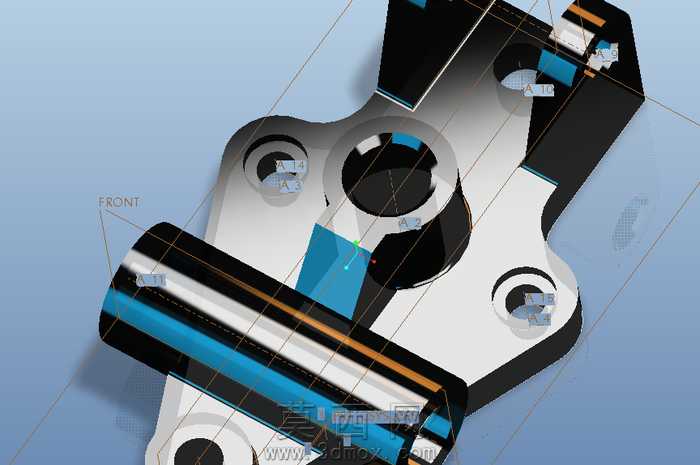

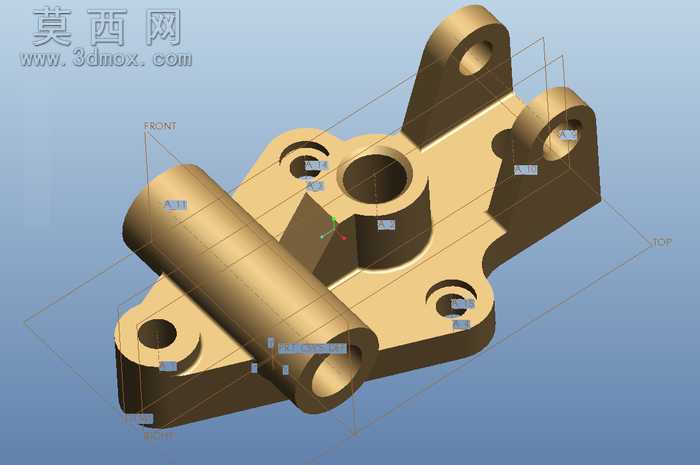

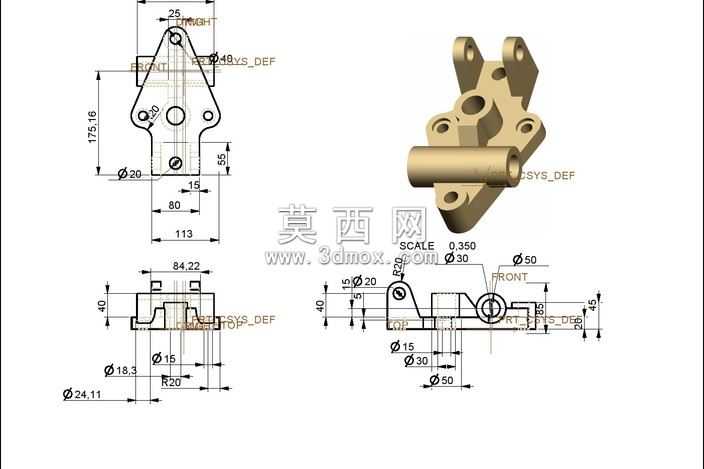

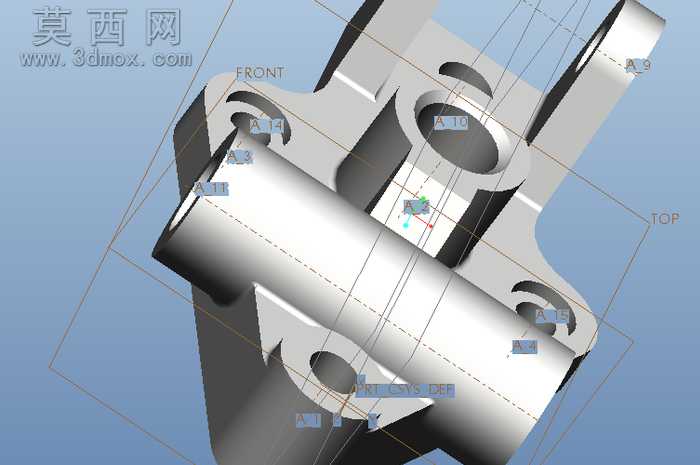

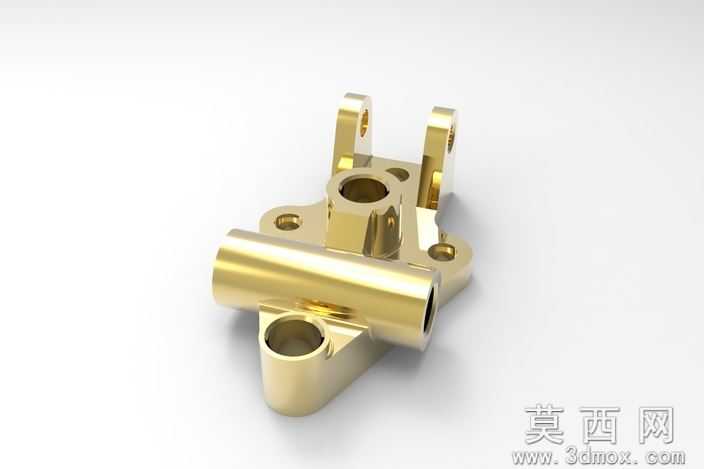

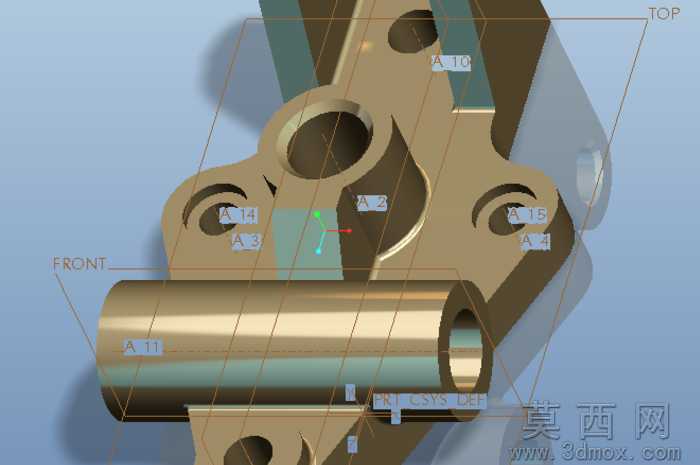

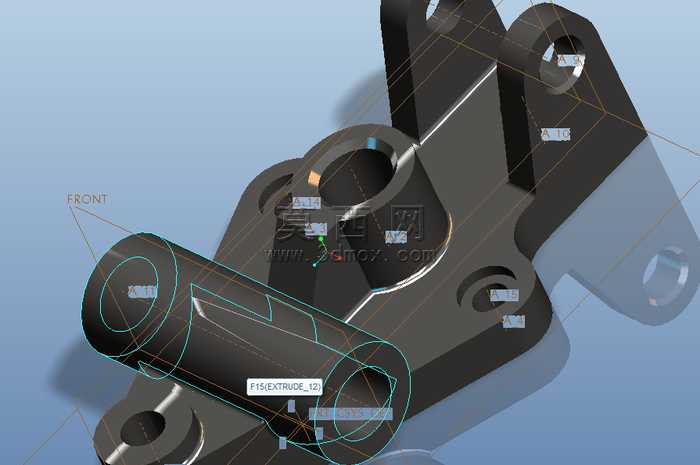

本作品为机械连接定位类工装零件的三维设计成果，建模阶段依托参数化三维设计逻辑完成全特征构建，首先对零件的功能需求进行拆解，明确该零件需要同时承担轴类部件承载、多工位安装定位、相邻组件连接限位的核心作用，以此为基础梳理建模特征顺序。首先绘制主体安装基板的草绘截面，精准定位三个安装孔的相对位置与孔径尺寸，其中中心大孔为轴件配合孔，两个侧孔为螺栓固定孔，通过拉伸命令生成基板的基础实体，对基板边缘做符合机械加工工艺的倒角与圆角处理，避免应力集中问题。之后构建与中心孔垂直配合的轴套结构，轴套与基板采用一体化建模方式保证连接强度，轴套外壁设计有环形定位槽，用于装配限位卡簧实现轴向定位，轴套内部做阶梯孔设计，可适配不同直径的穿设轴件，满足多场景装配需求。材质渲染阶段，主体金属部件采用哑光合金钢材质，调整材质的金属度、粗糙度参数还原真实机加工金属的质感，对轴套上的环形密封槽区域赋予橡胶密封圈材质，通过色彩与质感区分不同功能区域，安装孔内壁做高亮金属处理体现孔位的加工精度。结构设计上充分考虑零件的受力特性，在基板与轴套的连接位置设置三角形加强筋结构，提升连接处的抗弯折强度，基板上的异形轮廓是根据装配空间的避位需求设计，在保证结构强度的前提下尽可能削减非必要区域的材料厚度，实现零件的轻量化设计。建模过程中所有特征均保留完整参数化关联，可根据实际装配需求快速调整孔位间距、轴套长度、基板厚度等核心尺寸，适配不同规格的工装使用场景，整体模型的尺寸公差、形位公差均参考机械加工行业标准设置，可直接用于后续的工程图导出与数控加工编程，零件的各配合面均做了工艺性优化，避免出现加工死角，降低实际生产的加工难度。
